Droni per ortofoto architettoniche: guida pratica 2026

TL;DR:

• I droni con sensori ad alta risoluzione e RTK consentono rilievi precisi riducendo i tempi del 70-80%.
• La conformità normativa, come attestato ENAC e utilizzo di droni C5/C6, è essenziale per dati validi e legali.
• La fotogrammetria con drone è efficace per rilievi architettonici rapidi e affidabili, integrabile in workflow BIM.

I rilievi architettonici tradizionali richiedono giorni di lavoro sul campo, strumentazione costosa e un margine di errore che cresce con la complessità dell’edificio. Oggi, grazie ai droni equipaggiati con sensori ad alta risoluzione e sistemi RTK, è possibile ottenere ortofoto precise al centimetro riducendo i tempi del 70-80%. Questa guida accompagna professionisti e imprese edili attraverso ogni fase operativa: dalla scelta dell’attrezzatura giusta alla gestione dei dati finali, passando per normativa, workflow fotogrammetrico e integrazione BIM. Se lavori in edilizia o architettura, quello che trovi qui è applicabile da subito.

Indice

• Cosa serve per creare ortofoto architettoniche con i droni
• La fotogrammetria con droni passo dopo passo
• Precisione, benefici e limiti delle ortofoto da drone
• Gestione dei dati raccolti: elaborazione e risultati finali
• Il nostro punto di vista: cosa non ti dicono sull’uso dei droni per ortofoto
• Scegli servizi professionali per ortofoto architettoniche
• Domande frequenti

Punti Chiave

Cosa serve per creare ortofoto architettoniche con i droni

Prima di alzare un drone su un cantiere o un edificio storico, occorre avere tutto in ordine: attrezzatura, qualifiche e autorizzazioni. Saltare uno di questi passaggi significa rischiare dati inutilizzabili o, peggio, sanzioni amministrative.

Requisiti tecnici del drone

Per rilievi architettonici professionali, il drone deve avere:

• Sensore ottico ad alta risoluzione (almeno 20 MP, preferibilmente con obiettivo calibrato)
• Sistema RTK integrato (Real-Time Kinematic) per geolocalizzazione centimetrica senza GCP fisici
• Stabilizzatore gimbal a 3 assi per immagini nitide anche in presenza di vento leggero
• Autonomia minima di 30 minuti per coprire aree medio-grandi senza interruzioni
• Classe C5 o C6 secondo la classificazione EASA per operazioni in categoria Specific

I droni di fascia consumer non sono adatti. La qualità del sensore e la precisione del posizionamento determinano direttamente l’accuratezza dell’ortofoto finale.

Normativa ENAC e requisiti operativi

In Italia, per rilievi professionali con drone in contesti urbani o su edifici, è obbligatorio operare in categoria Specific con analisi SORA, attestato pilota ENAC e assicurazione RC adeguata, oltre a utilizzare droni C5/C6. Operare senza questi requisiti espone a rischi legali seri e invalida i dati raccolti ai fini tecnico-legali.

Le applicazioni droni in edilizia coprono scenari molto diversi: da edifici residenziali a complessi industriali, ognuno con specifiche esigenze autorizzative.

Software e Ground Control Point

Il software fotogrammetrico è l’altro pilastro del sistema. Pix4D, Agisoft Metashape e DJI Terra sono le piattaforme più usate in ambito professionale. Permettono di allineare centinaia di immagini, generare nuvole di punti e produrre ortofoto georeferenziate con accuratezza verificabile.

I GCP (Ground Control Point) sono target fisici posizionati a terra con coordinate note, rilevate con GPS topografico. Servono a validare e correggere il modello fotogrammetrico quando il drone non dispone di RTK o come controllo aggiuntivo.

Consiglio Pro: In contesti urbani densi, verifica sempre la presenza di zone di rispetto aeroportuale o aree vietate prima di pianificare il volo. Usa app come Drone Assist o D-Flight per la gestione delle autorizzazioni in tempo reale.

L’utilità dei droni per architetti va ben oltre la semplice fotografia: si tratta di strumenti di misura a tutti gli effetti.

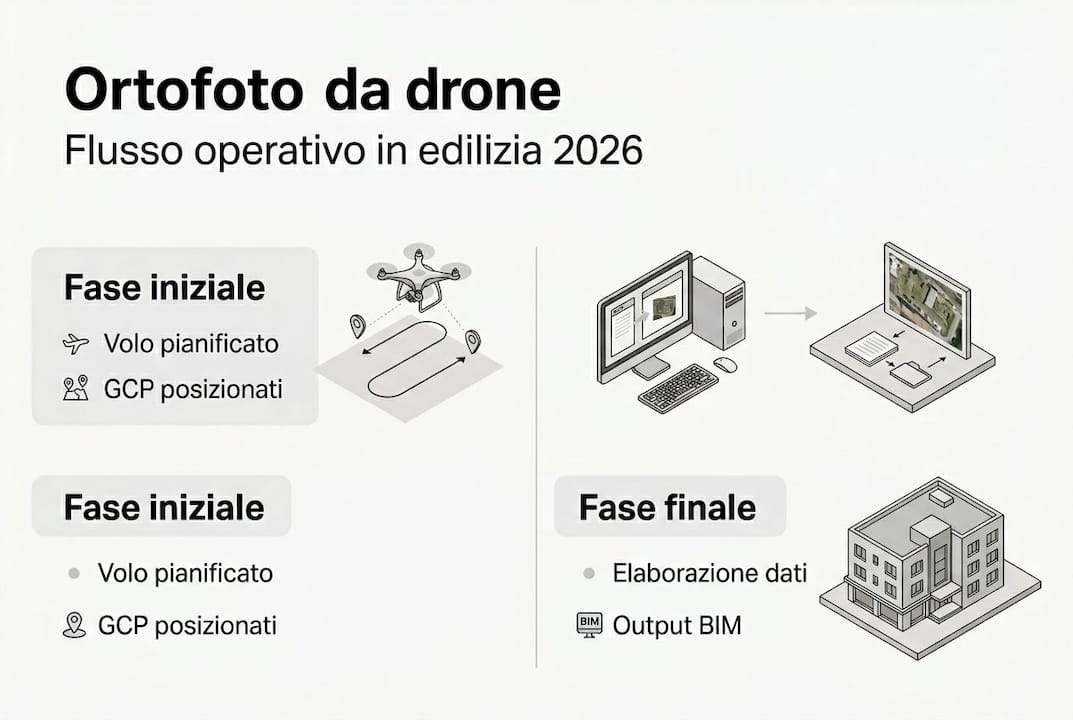

La fotogrammetria con droni passo dopo passo

La fotogrammetria aerea con drone segue un flusso di lavoro preciso. Ogni fase influenza la qualità del prodotto finale. Ecco come si struttura un rilievo professionale.

1. Pianificazione del volo Definisci l’area di interesse su software di missione (DJI Pilot, Pix4Dcapture). Imposta una griglia di volo con sovrapposizione longitudinale dell’80% e laterale del 70%. Quota di volo tipica: 50-80 metri per edifici di media altezza. Vola sempre perpendicolarmente alle facciate principali per minimizzare le distorsioni.
2. Posizionamento dei GCP Distribuisci almeno 5 GCP nell’area di rilievo, preferibilmente ai bordi e al centro. Misura le coordinate con GPS RTK topografico. Se il drone ha RTK integrato, i GCP diventano punti di controllo per la verifica dell’accuratezza.
3. Acquisizione delle immagini Esegui il volo automatico e monitora la qualità delle immagini in tempo reale. Condizioni ideali: luce diffusa, vento sotto i 25 km/h, nessuna ombra forte. La sequenza ottimale prevede sovrapposizione 70-80%, immagini georeferenziate con GCP o RTK e successiva elaborazione avanzata per garantire la coerenza geometrica del modello.
4. Importazione e allineamento immagini Carica le foto nel software fotogrammetrico. Il programma identifica i punti omologhi tra immagini adiacenti (feature matching) e calcola la posizione di ogni scatto nello spazio tridimensionale.
5. Generazione della nuvola di punti densa Il software costruisce una nuvola di punti 3D ad alta densità. Da questa si derivano il modello digitale della superficie (DSM) e l’ortofoto georeferenziata.
6. Validazione e controllo qualità Verifica l’accuratezza confrontando le coordinate dei GCP con quelle calcolate dal modello. Un errore residuo (RMSE) sotto i 3 cm è accettabile per rilievi architettonici standard.

Consiglio Pro: Per edifici con facciate verticali complesse, aggiungi un secondo volo obliquo a 45 gradi. Questo migliora la ricostruzione delle superfici verticali e riduce le zone d’ombra nel modello 3D.

La fotogrammetria con drone è oggi lo strumento più efficiente per produrre documentazione metrica affidabile in tempi rapidi.

Precisione, benefici e limiti delle ortofoto da drone

Conoscere i limiti di una tecnologia è importante quanto conoscerne i punti di forza. Le ortofoto da drone offrono prestazioni eccellenti nella maggior parte dei contesti, ma non sono la soluzione universale per ogni scenario.

Benefici concreti

I vantaggi dei rilievi con drone si misurano in dati precisi:

• Precisione planimetrica tipicamente tra 1 e 3 cm con RTK o GCP adeguati
• Riduzione dei tempi del 70-80% rispetto ai metodi tradizionali
• Riduzione dei costi del 40-60% su rilievi di media e grande scala
• Sicurezza operativa aumentata: nessun operatore in quota su strutture pericolanti
• Documentazione legale valida per pratiche catastali, varianti e contenziosi

“Le ortofoto da drone combinano la velocità di acquisizione con un’accuratezza metrica che fino a pochi anni fa richiedeva settimane di lavoro topografico tradizionale.”

Fotogrammetria vs LiDAR

La fotogrammetria è più economica e versatile, ideale per superfici libere e ben illuminate. Il LiDAR (laser scanner aereo) penetra la vegetazione e garantisce modelli altimetrici di massima precisione anche in condizioni difficili. Le differenze tra fotogrammetria e LiDAR sono rilevanti soprattutto in contesti con alberi ad alto fusto o strutture parzialmente coperte.

Limiti operativi

La vegetazione fitta e le condizioni di scarsa luce limitano la qualità delle ortofoto ottenute con fotogrammetria standard. Altri fattori critici:

• Ombre forti nelle ore centrali della giornata distorcono la ricostruzione 3D
• Vento superiore ai 30 km/h compromette la stabilità e la nitidezza delle immagini
• Edifici tutelati possono richiedere autorizzazioni specifiche dalla Soprintendenza
• Zone urbane dense limitano le traiettorie di volo e richiedono coordinamento con ENAC

Per mitigare questi limiti, si integrano sensori termici per rilievi in condizioni di luce difficile e si pianificano i voli nelle ore di luce diffusa, tipicamente mattina presto o tardo pomeriggio. Negli esempi applicativi in edilizia più complessi, fotogrammetria e LiDAR vengono spesso combinati per ottenere il massimo da entrambe le tecnologie.

Gestione dei dati raccolti: elaborazione e risultati finali

Raccogliere migliaia di immagini è solo il primo passo. Il valore reale si crea nella fase di elaborazione, dove i dati grezzi diventano strumenti operativi per progettisti, direzioni lavori e imprese.

Fasi di elaborazione

• Allineamento immagini: il software identifica punti comuni tra foto adiacenti e ricostruisce la geometria della scena
• Generazione della nuvola di punti densa: milioni di punti 3D con coordinate metriche precise
• Costruzione del modello mesh: superficie poligonale continua derivata dalla nuvola di punti
• Produzione dell’ortofoto: immagine aerea corretta geometricamente, sovrapposta a coordinate reali
• Validazione con GCP: confronto tra coordinate note e calcolate per certificare l’accuratezza

Output utilizzabili in ambito professionale

I risultati includono ortofoto georeferenziate, modelli 3D e output BIM-ready che si integrano direttamente in piattaforme come Autodesk Revit, ArchiCAD o Civil 3D. Questo rende i dati immediatamente utilizzabili per varianti progettuali, computi metrici e documentazione tecnica.

I dati raccolti hanno anche valore nel tempo. Rilievi periodici permettono di confrontare lo stato del cantiere con il progetto originale, identificare scostamenti e documentare l’avanzamento lavori in modo oggettivo. Per approfondire le possibilità dei rilievi avanzati con droni su infrastrutture complesse, la casistica applicativa è ampia e consolidata.

L’output e la precisione delle ortofoto da drone sono oggi documentati e verificabili, il che le rende valide anche in sede legale o per pratiche amministrative complesse.

Il nostro punto di vista: cosa non ti dicono sull’uso dei droni per ortofoto

Nell’esperienza operativa su cantieri reali, emerge un pattern ricorrente: molti professionisti investono nel drone giusto ma sottovalutano tutto il resto. La qualifica ENAC e l’assicurazione non sono burocrazia: sono la differenza tra un dato utilizzabile e uno che non puoi presentare a nessun ente o tribunale.

Il secondo errore comune è credere che il drone faccia tutto. In realtà, la qualità dell’ortofoto dipende per il 60% dalla fase di pianificazione e dall’accuratezza del posizionamento RTK o GCP. Un drone costoso con GCP mal posizionati produce risultati peggiori di un sistema più economico usato correttamente.

Fotogrammetria e LiDAR non sono in competizione: nei progetti più esigenti, scegliere il metodo giusto significa spesso integrarli. La fotogrammetria copre le superfici visibili con costi contenuti, il LiDAR gestisce vegetazione e geometrie complesse. Usarli insieme massimizza la precisione.

Il ritorno dell’investimento non si misura solo in ore risparmiate. Si misura nelle varianti evitate, nei contenziosi risolti con documentazione oggettiva e nelle decisioni prese con dati affidabili invece di stime. Questo è il valore reale dei rilievi con drone.

Scegli servizi professionali per ortofoto architettoniche

Affidarsi a un operatore qualificato significa ottenere ortofoto precise, conformi alla normativa ENAC e immediatamente integrabili nei tuoi workflow progettuali. Non si tratta solo di volare: si tratta di restituire dati verificabili che reggono in sede tecnica e legale.

Droinservice offre servizi completi di rilievo fotogrammetrico con drone per studi tecnici, imprese edili e direzioni lavori. Puoi esplorare esempi di ispezioni tecniche su strutture complesse, approfondire i vantaggi dei rilievi con droni per ingegneri e architetti, oppure vedere casi reali di mappature cantieri con droni. Contattaci per una consulenza tecnica personalizzata sul tuo progetto.

Domande frequenti

Cosa distingue una ortofoto da drone da una foto aerea tradizionale?

Le ortofoto da drone sono georeferenziate, rettificate geometricamente e precise al centimetro, anche a livello millimetrico in condizioni ottimali. Una foto aerea semplice non fornisce misure affidabili né coordinate verificabili.

Quando serve preferire il LiDAR alla fotogrammetria in edilizia?

Il LiDAR è indispensabile dove la vegetazione fitta ostacola la fotogrammetria o quando servono modelli altimetrici di massima precisione. In contesti aperti e ben illuminati, la fotogrammetria resta la scelta più economica ed efficiente.

Qual è il requisito normativo base per usare il drone in rilievi architettonici?

È obbligatorio operare con droni C5/C6 e attestato pilota ENAC in categoria Specific, con analisi SORA e assicurazione RC. Operare fuori da questi requisiti invalida i dati e espone a sanzioni.

Quali sono i principali vantaggi economici nell’uso dei droni?

Un rilievo con drone riduce tempi del 70-80% e costi del 40-60% rispetto ai metodi tradizionali, con dati di qualità superiore e immediatamente utilizzabili in ambito progettuale e legale.
