Rilievi fotogrammetrici
e topografici con drone in Italia

Rilievi fotogrammetrici con droni

Il rilievo fotogrammetrico con drone è una tecnica che consente di acquisire immagini aeree e trasformarle in dati tridimensionali ad alta risoluzione. Questa metodologia permette di ottenere rilievi aerofotogrammetrici accurati e ripetibili nel tempo, fondamentali per analisi tecniche e progettazione.

Attraverso la fotogrammetria aerea, Droinservice realizza:

• ortofoto georeferenziate ad alta risoluzione
• modelli 3D dettagliati
• nuvole di punti dense
• modelli digitali del terreno (DTM e DSM)

Utilizzando questa tecnica di rilievo aereo, noi di Droinservice abbiamo realizzato, ad esempio, il rilievo della stazione Tibaldi a Milano, per la verifica dell'impatto ambientale della struttura. In questa occasione sono stati effettuati due rilievi multisensore (RGB, Termico e Multispettrale) in date diverse, un primo rilievo prima della ristrutturazione e un secondo rilievo al termine della ristrutturazione.

Precisione e accuratezza del rilievo

L'accuratezza di un rilievo aereo non dipende dal drone ma dal modo in cui il volo viene impostato e vincolato a terra.

Sistemi RTK. La correzione differenziale in tempo reale posiziona ogni scatto con precisione centimetrica, riducendo il numero di punti di appoggio necessari.

Punti di controllo a terra (GCP). La materializzazione e battuta di target rilevati con strumentazione topografica vincola il modello a un sistema di riferimento noto e rende l'accuratezza verificabile, non stimata. La distribuzione dei punti va mantenuta uniforme sull'area: concentrarli in una zona produce un'accuratezza disomogenea.

Quali sono i principali benefici dei rilievi fotogrammetrici per l’edilizia?

La fotogrammetria applicata all’edilizia riduce i tempi di rilievo, abbatte i costi operativi e migliora la sicurezza nei cantieri. Un drone equipaggiato con fotocamera calibrata copre in poche ore superfici che richiederebbero giorni di lavoro con strumenti tradizionali. Il dato acquisito è immediatamente elaborabile in ambienti CAD, GIS e BIM, eliminando la trascrizione manuale e i relativi errori.

I vantaggi più rilevanti per chi opera in cantiere includono:

• Modellazione 3D ad alta risoluzione: le nuvole di punti generate consentono di rilevare geometrie complesse, deformazioni strutturali e volumi con dettaglio millimetrico, utile per la direzione lavori e la progettazione esecutiva.
• Sicurezza operativa: il rilievo senza contatto diretto con aree pericolose, come facciate in quota o strutture instabili, elimina il rischio per gli operatori.
• Monitoraggio periodico: rilievi ripetuti a cadenza regolare documentano l’avanzamento lavori e forniscono dati comparativi per la direzione tecnica e la committenza.
• Integrazione BIM: i modelli fotogrammetrici si importano direttamente in ambienti BIM, riducendo il tempo di modellazione e aumentando la fedeltà del gemello digitale.

Rilievo con sensore LiDAR

Per contesti complessi, Droinservice utilizza tecnologie avanzate come il LiDAR integrato sui nostri droni. Questo permette di effettuare rilievi anche in condizioni difficili, come aree boschive o ambienti con vegetazione fitta.

I principali vantaggi dei rilievi LiDAR sono:

• acquisizione di nuvole di punti 3D ad alta densità
• capacità di rilevare il terreno sotto la vegetazione
• elevata precisione anche in contesti complessi

Questa tecnologia è particolarmente utilizzata per infrastrutture, analisi del territorio e monitoraggio ambientale.

Ad esempio, utilizzando questa tecnica, con l'uso di un drone dotato di sensore LiDAR abbiamo effettuato il rilievo del fiume Oreto che attraversa la città di Palermo, per verificare le condizioni sia degli argini che del greto del corso d'acqua al fine di mettere a punto un progetto di ripristino basato sui dati raccolti da drone.

Quale tecnica scegliere

La fotogrammetria restituisce anche la texture fotografica, utile quando il modello serve a comunicare oltre che a misurare. Il LiDAR penetra la copertura vegetale e resta affidabile su superfici uniformi prive di texture, dove la fotogrammetria fatica.

La scelta si fa in base all'obiettivo, e in alcuni progetti le due tecniche si integrano.

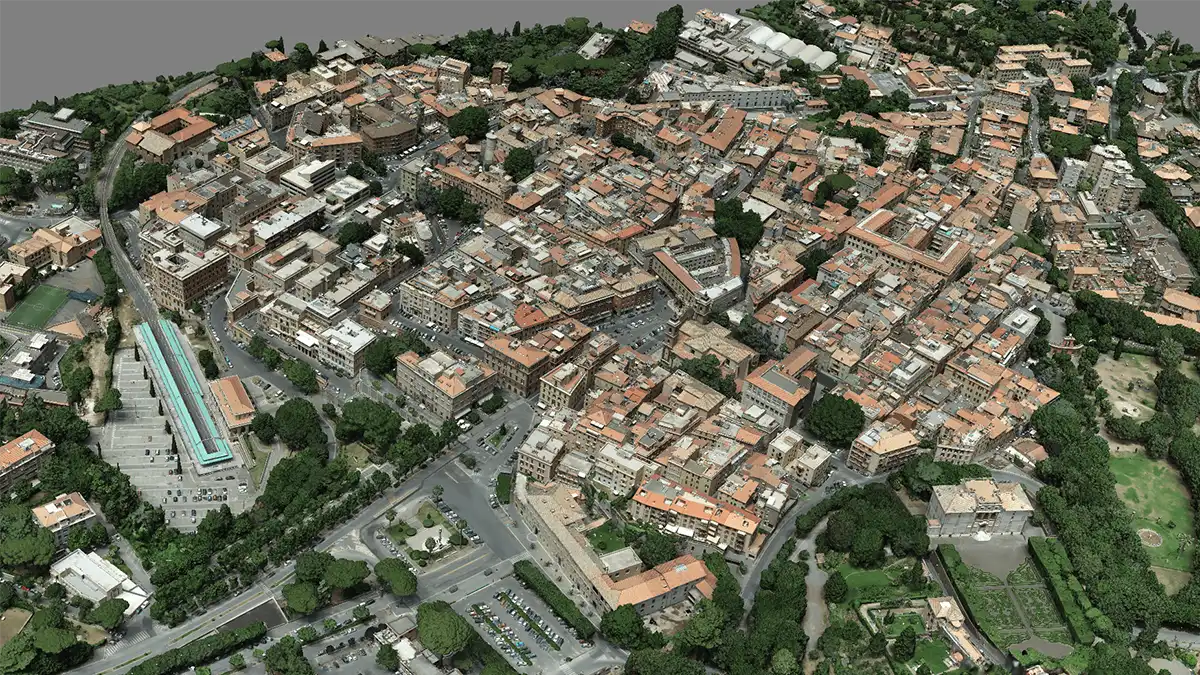

Digital twin, modelli 3D e Smart City

Attraverso i dati acquisiti tramite i rilievi con droni, Droinservice è in grado di realizzare modelli digitali avanzati e Digital Twin, ovvero repliche virtuali tridimensionali di edifici, infrastrutture, territori e anche per le Smart City.

Questi modelli consentono di:

• monitorare nel tempo lo stato delle opere
• effettuare analisi tecniche avanzate
• supportare la manutenzione e la gestione degli asset
• creazione di modelli digitali di intere aree urbane  da utilizzare nei progetti di Smart City

L’integrazione tra rilievo fotogrammetrico e la modellazione 3D rappresenta un valore strategico per la gestione moderna e futura dei progetti.

Ad esempio, noi di Droinservice abbiamo messo a punto ed eseguito, il rilievo dell'intera area urbanizzata della città di Perugia su una estensione di circa 7.800 ha, da questo rilievo abbiamo elaborato anche un modello 3D dell'area urbana, al fine di essere implementato nel progetto di Smart City della città di Perugia.

Campi di applicazione dei rilievi aerei

I rilievi con droni trovano applicazione in numerosi settori, grazie alla loro versatilità e precisione.

Nel settore edilizio e infrastrutturale, i rilievi topografici  supportano la progettazione, il monitoraggio dei cantieri, la gestione delle opere e il rilievo di facciate e prospetti con drone. In ambito ambientale, vengono utilizzati per analisi del territorio e prevenzione dei rischi. Nell’agricoltura di precisione, consentono la mappatura e l’ottimizzazione delle colture.

Anche settori come archeologia ed energia beneficiano dei rilievi fotogrammetrici con drone, grazie alla possibilità di ottenere dati dettagliati e non invasivi.

Autorizzazioni per il rilievo con drone

Un rilievo aereo richiede la verifica dello spazio aereo e, in molti contesti, l'ottenimento di autorizzazioni specifiche: aree urbane, prossimità di aeroporti, zone soggette a restrizioni, siti vincolati.

La gestione dell'iter autorizzativo fa parte del servizio. Come Operatori UAS autorizzati ENAC/EASA dal 2014 predisponiamo la documentazione necessaria e otteniamo i permessi richiesti dal contesto operativo.

Nei centri storici e nelle aree soggette a restrizioni la fase autorizzativa incide sui tempi complessivi più della fase di volo: la valutiamo all'inizio del progetto, non alla fine.

Come si svolge un rilievo con drone

1. Pianificazione del volo — definizione di quota, sovrapposizione fotografica e schema dei punti di controllo in funzione della precisione richiesta
2. Appoggio topografico — materializzazione e battuta dei GCP, dove necessario
3. Acquisizione — volo automatizzato su piano programmato
4. Elaborazione — orientamento, generazione della nuvola densa, ortofoto e modelli
5. Georeferenziazione e verifica — vincolo al sistema di riferimento e controllo dei residui
6. Restituzione — consegna nei formati compatibili con CAD, GIS e BIM

Perché scegliere Droinservice per i rilievi topografici con droni

Affidarsi a Droinservice significa scegliere un partner tecnico qualificato, con molta esperienza, anche su grandi estensioni, nel settore dei rilievi con aeromobili a pilotaggio remoto.

Droinservice è Operatore UAS dal 2014 e opera con Piloti certificati ENAC/EASA e vanta un’esperienza consolidata nei rilievi fotogrammetrici e topografici. L’utilizzo di tecnologie avanzate e un approccio orientato al risultato permettono di offrire servizi personalizzati in base alle esigenze del progetto.

Con i nostri servizi di lavoro aereo supportiamo clienti pubblici e aziende nella realizzazione di rilievi aerofotogrammetrici con droni utilizzabili a supporto dei processi decisionali.
