Trovare dati precisi e facilmente aggiornabili rappresenta spesso una sfida concreta per ingegneri e architetti impegnati in progetti complessi su territorio italiano. L’impiego di droni dotati di sensori ad alta risoluzione e tecnologie di fotogrammetria consente oggi di ottenere ortofoto georeferenziate con precisione centimetrica, rivoluzionando monitoraggio e rilievo sia per nuove costruzioni sia per infrastrutture esistenti. In questo contesto scoprirete come le ortofoto rappresentano uno strumento operativo fondamentale per decisioni tecniche rapide e affidabili.
Indice
- Cos’è un’ortofoto da drone e perché conta
- Principali applicazioni in edilizia e infrastrutture
- Tecnologie e processi delle ortofoto con droni
- Normative italiane e requisiti per operare
- Ortofoto da drone vs tecniche tradizionali
Riepilogo Fondamentale
| Punto | Dettagli |
|---|---|
| Importanza dell’Ortofoto | Le ortofoto da drone forniscono rappresentazioni georeferenziate e metricamente affidabili del terreno, cruciali per la progettazione. |
| Precisione nei Progetti | La corretta georeferenziazione previene errori di misurazione, facilitando calcoli accurati e decisioni progettuali basate su dati. |
| Applicazioni Pratiche | Utilizzate in edilizia e infrastrutture, le ortofoto migliorano pianificazione e monitoraggio, riducendo costi e tempi di lavoro. |
| Normative da Rispettare | La conformità alle normative italiane ed europee è essenziale per operare legalmente e in sicurezza, evitando sanzioni. |
Cos’è un’ortofoto da drone e perché conta
Un’ortofoto è una ripresa aerea corretta geometricamente che rappresenta il terreno come se fosse vista esattamente dall’alto, senza distorsioni prospettiche. A differenza di una semplice fotografia aerea, l’ortofoto è georeferenziata e metricamente affidabile.
Le ortofoto generate da droni combinano migliaia di scatti sovrapposti, ognuno catturato con sensori ad alta risoluzione. Questi vengono elaborati attraverso algoritmi di fotogrammetria per creare un’immagine unica, precisa e utilizzabile in progetti reali.
Per i progettisti e le imprese, l’ortofoto rappresenta uno strumento fondamentale. Consente di misurare distanze, planimetrie e aree direttamente sulle immagini, supportando decisioni progettuali basate su dati concreti.
Perché la precisione conta nei vostri progetti
Un’ortofoto imprecisa può costare tempo e denaro. Gli errori di misurazione si propagano in tutta la progettazione, dall’analisi iniziale alla realizzazione.
La correzione geometrica elimina gli errori di prospettiva naturali delle foto. Grazie a questo, potete:
- Misurare distanze con precisione centimetrica
- Calcolare superfici esatte di aree di intervento
- Verificare lo stato attuale del territorio prima di iniziare
- Confrontare dati nel tempo per monitorare cambiamenti
- Integrare i dati in software CAD e BIM senza conversioni complicate
Le ortofoto georeferenziate trasformano una semplice foto aerea in uno strumento di progettazione professionale, elimina il margine di errore umano nelle misurazioni.
Droinservice produce ortofoto attraverso rilievi fotogrammetrici con droni equipaggiati di sensori ottici ad altissima risoluzione. I dati raccolti vengono elaborati con sistemi RTK per garantire una geolocalizzazione precisa, direttamente utilizzabile nei vostri progetti.
Quando lavorate con infrastrutture, costruzioni o pianificazione territoriale, avere dati georeferenziati accurati non è un lusso, è una necessità operativa.
La qualità dell’ortofoto dipende da:
- Risoluzione del sensore (pixel size al suolo)
- Sovrapposizione tra scatti successivi (garantisce continuità)
- Precisione del georeferenziamento (coordinate assolute affidabili)
- Elaborazione e mosaicatura finale (fusione corretta delle immagini)
Un’ortofoto realizzata correttamente diventa il riferimento visuale per tutta la progettazione successiva, riducendo malintesi tra team e stakeholder.
Consiglio professionale: Richiedete sempre ortofoto a colori naturali con una risoluzione al suolo non superiore a 2-3 centimetri. Questo garantisce sia precisione metrica che leggibilità visuale dei dettagli importanti per i vostri progetti.
Principali applicazioni in edilizia e infrastrutture
Le ortofoto da drone trovano applicazione concreta in numerosi settori delle costruzioni e delle infrastrutture. Non si tratta solo di riprese aeree suggestive, ma di strumenti operativi che risolvono problemi reali nelle vostre progettazioni.
In edilizia, le ortofoto supportano la pianificazione del cantiere, l’analisi del territorio circostante e il monitoraggio dell’avanzamento lavori. Permettono di visualizzare lo stato attuale del sito prima di iniziare qualsiasi intervento.
Nelle infrastrutture, l’utilizzo di sensori multifunzionali per rilievi consente di raccogliere dati che supportano la progettazione, manutenzione e controllo di opere civili quali ponti, viadotti, gallerie e pipeline.

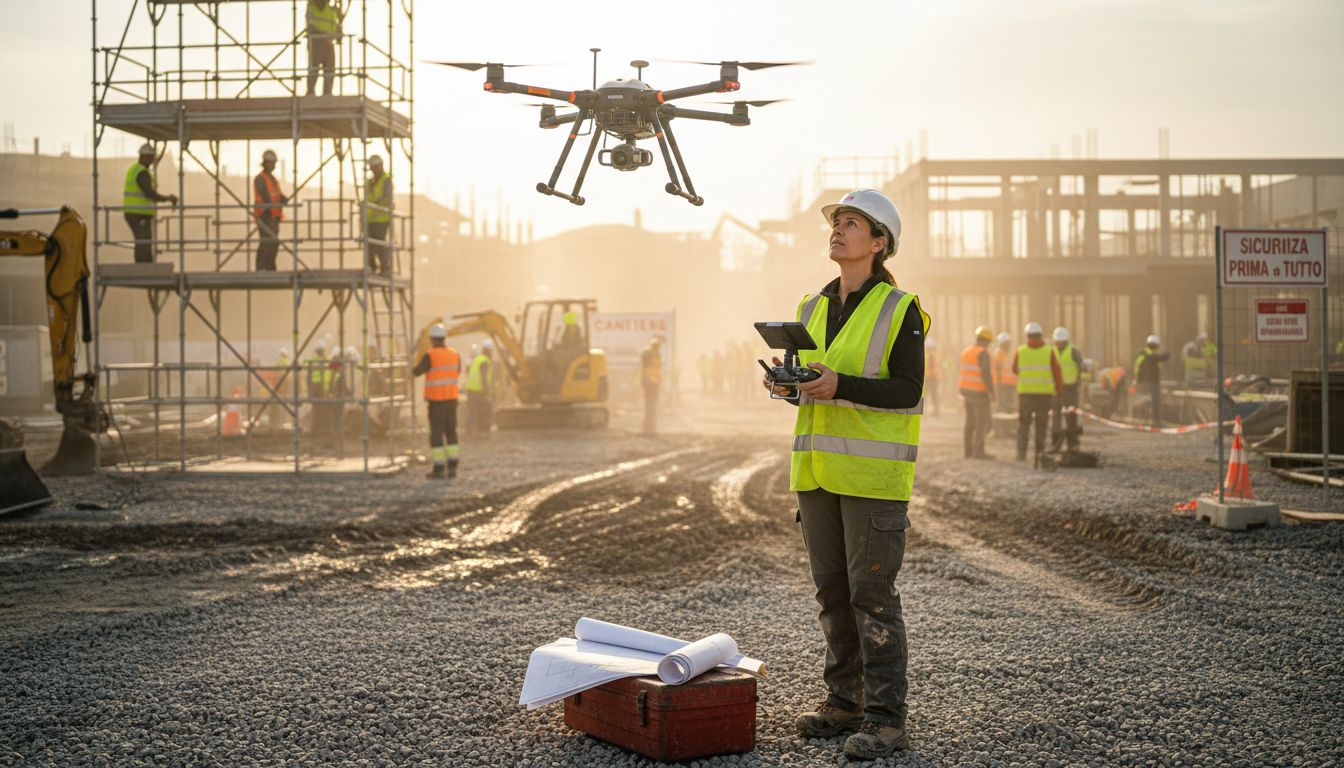

Edilizia: controllo cantieri e pianificazione
Durante la realizzazione di un cantiere, avere una visione aerea precisa elimina dubbi e accelera le decisioni. Le ortofoto permettono di:
- Verificare la corretta disposizione delle aree di lavoro
- Monitorare lo stato di avanzamento tra una fase e l’altra
- Confrontare lo stato reale con il progetto iniziale
- Documentare progressi visivamente per stakeholder e clienti
- Identificare interferenze con strutture circostanti prima che diventino problemi
Le ortofoto georeferenziate trasformano il monitoraggio cantiere da attività visuale a controllo metrico preciso, riducendo ritardi e costi di progettazione.
Droinservice realizza rilievi periodici con droni che generano ortofoto georeferenziate. Questi dati si integrano direttamente in workflow BIM, permettendovi di confrontare il modello 3D con la realtà rilevata dal drone.
Infrastrutture: ispezioni e manutenzione
Ponti, viadotti e strutture critiche richiedono monitoraggio costante. Le ortofoto da drone consentono acquisizioni aeree che mostrano il territorio e le strutture senza ricorrere a ponteggi o piattaforme aeree costose.
Applicazioni tipiche includono:
- Rilievo completo di corridoi infrastrutturali (strade, ferrovie, servizi)
- Analisi dello stato del manto stradale e individuazione di criticità
- Monitoraggio di drenaggi, trinceoni e fondazioni
- Documentazione tecnica per pianificazione manutenzione
- Generazione di ortofoto georeferenziate per progettazione interventi
L’integrazione di fotogrammetria, LiDAR e scansioni 3D con droni migliora la precisione e l’efficienza, risultando essenziale per imprese e progettisti nel controllo di infrastrutture complesse.
Le ortofoto diventano il riferimento visuale e metrico per comunicare con tecnici, appaltatori e committenti, eliminando ambiguità e accelerando tempi decisionali.
Consiglio professionale: Pianificate rilievi periodici (mensili o stagionali) per le infrastrutture critiche. Le serie storiche di ortofoto permettono di tracciare l’evoluzione di difetti e patologie, supportando scelte di manutenzione preventiva invece che emergenziale.
Tecnologie e processi delle ortofoto con droni
La produzione di un’ortofoto non è un semplice scatto aereo. Dietro ogni immagine precisa e georeferenziata c’è una catena tecnologica complessa che combina hardware, software e protocolli operativi strutturati.
Droinservice utilizza droni equipaggiati con sensori ottici ad alta risoluzione, capaci di catturare dettagli centimetrici anche da decine di metri di altitudine. Questi sensori raccolgono migliaia di immagini sovrapposte durante ogni rilievo.
Come nasce un’ortofoto: il processo fotogrammetrico
La fotogrammetria è la tecnologia che trasforma centinaia di scatti sovrapposti in un’immagine coerente e metricamente accurata. Il processo segue fasi ben precise.
Dapprima, il drone sorvola l’area seguendo un piano di volo programmato che garantisce sovrapposizione costante tra i fotogrammi. Questa sovrapposizione (solitamente tra il 70% e l’85%) è fondamentale per la ricostruzione geometrica.
I dati grezzi vengono poi elaborati in laboratorio utilizzando software specializzato che identifica punti omologhi tra le immagini e ricostruisce la geometria 3D dell’area.
La georeferenziazione avviene tramite punti di controllo a terra (GCP) o sistemi RTK in tempo reale, che ancoraggio l’intero rilievo al sistema di coordinate geografiche.
Le tecnologie alla base
La qualità dell’ortofoto dipende da diverse componenti tecnologiche:
- Sensore ottico: risoluzione espressa in megapixel e dimensione del pixel al suolo (GSD)
- Sistema GNSS/RTK: garantisce la geolocalizzazione precisa durante il volo
- Stabilizzazione: gimbal e sistemi di correzione del movimento del drone
- Software fotogrammetrico: algoritmi avanzati per orientamento e mosaicatura
- Processamento post-volo: allineamento, correzione radiometrica e generazione finale
La precisione di un’ortofoto dipende tanto dalla qualità del sensore quanto dalla correttezza del processo di acquisizione e dalla stabilità del sistema di georeferenziamento.
I rilievi topografici con droni rappresentano l’applicazione più rigorosa della fotogrammetria aerea, con standard di precisione definiti e verificabili.
Di seguito le principali tecnologie critiche per creare ortofoto di qualità professionale.
| Tecnologia chiave | Funzione principale | Impatto sul risultato |
|---|---|---|
| Sensore ottico ad alta risoluzione | Cattura dettagli piccoli | Definizione elevata dei dati |
| GNSS/RTK di precisione | Georeferenziazione accurata | Correttezza delle distanze |
| Software fotogrammetrico | Elabora e allinea scatti | Ortomosaici privi di errori |
| Gimbal e stabilizzatori | Stabilizza la fotocamera | Immagini nitide e prive di mosso |
Dalla nuvola di punti all’ortofoto finale
Il flusso elaborativo trasforma i dati grezzi in prodotti utilizzabili:
- Acquisizione di migliaia di fotogrammi georeferenziati
- Creazione della nuvola di punti 3D densa
- Generazione del modello digitale della superficie (DSM)
- Rettificazione geometrica di ogni fotogramma
- Mosaicatura e fusione delle immagini rettificate
- Correzione radiometrica e bilanciamento colori
- Generazione dell’ortofoto finale georeferenziata
Ogni fase richiede validazione e controllo qualità. Droinservice verifica il risultato finale confrontando misure dedotte dall’ortofoto con coordinate rilevate indipendentemente.
L’ortofoto così prodotta non è solo un’immagine, ma un dato metrico affidabile e certificabile, pronto per l’utilizzo in CAD, GIS e software professionali.
Consiglio professionale: Quando richiedete un’ortofoto, specificate il valore massimo accettabile di GSD (Ground Sample Distance). Un GSD di 2-3 centimetri garantisce precisione metrica e leggibilità visuale per progetti complessi.
Normative italiane e requisiti per operare
L’utilizzo di droni per ortofoto non è libero. In Italia, la normativa è rigorosa e vincolante, sia per chi opera professionalmente che per chi esegue rilievi occasionali. Non rispettarla comporta sanzioni significative.
Dal 1° gennaio 2024, in Italia ed Europa entrano in vigore regolamenti che classificano i droni in classi (C0-C6) con requisiti tecnici specifici e obbligo di marcatura di classe. La normativa mira a garantire sicurezza e responsabilità nell’uso professionale e amatoriale.
Chi può operare e come
Per realizzare ortofoto con droni professionali in Italia, il pilota deve possedere:
- Patentino di pilota drone rilasciato dall’ENAC (Ente Nazionale Aviazione Civile)
- Registrazione del drone presso l’ENAC
- Assicurazione obbligatoria per responsabilità civile
- Autorizzazione della proprietà dove si effettua il rilievo
- Rispetto dei vincoli territoriali (zone proibite, zone limitate)
Droinservice impiega operatori qualificati e certificati che rispettano tutti i requisiti normativi. Ogni rilievo è documentato secondo le procedure richieste.
Categorie operative: Open, Specific e Certified
L’ENAC regola dettagliatamente l’uso dei droni integrando la normativa europea EASA. Le operazioni si suddividono in tre categorie:
Categoria Open: operazioni a basso rischio, peso sotto 25 kg, spazi liberi da persone. Richiede attestato di competenza base.
Categoria Specific: operazioni a rischio moderato, richiedono autorizzazione preliminare e valutazione del rischio specifica. Applicabile per rilievi in aree abitate o complesse.
Categoria Certified: operazioni ad alto rischio, richiedono certificazione dell’operatore e approvazione ENAC. Necessaria per operazioni critiche.
I rilievi professionali di ortofoto cadono solitamente in Categoria Specific, richiedendo documentazione accurata e procedure di sicurezza definite.
La conformità normativa non è un’opzione discrezionale: è obbligatoria e verificata da autorità competenti. Operare senza licenza comporta sanzioni amministrative e possibili procedimenti penali.
Documentazione e responsabilità
Ogni rilievo deve essere documentato con:
- Valutazione del rischio operativo
- Piano di volo dettagliato
- Autorizzazioni territoriali (Comuni, enti interessati)
- Registro del volo con data, ora, location e condizioni meteo
- Certificati di competenza del pilota e dell’osservatore
Droinservice fornisce tutta la documentazione tecnica a supporto del vostro progetto, certificando conformità normativa e affidabilità dei dati prodotti.
Consiglio professionale: Prima di richiedere un rilievo con droni, verificate con l’amministrazione comunale se l’area di intervento necessita autorizzazioni speciali o è soggetta a vincoli aeronavigatori. Una comunicazione preventiva evita ritardi imprevisti nella progettazione.
Ortofoto da drone vs tecniche tradizionali
Per anni, i rilievi topografici si basavano su metodi consolidati ma lenti: topografi a terra con strumenti manuali, aerofotogrammetria con aerei pilotati, rilievi con teodoliti. Oggi, i droni hanno cambiato completamente questo scenario operativo.
Non si tratta solo di una novità tecnologica, ma di un cambio di paradigma nei tempi, nei costi e nella sicurezza. Confrontare ortofoto da drone con tecniche tradizionali significa valutare aspetti concreti che impattano direttamente sui vostri progetti.
Velocità di acquisizione: il vantaggio più immediato
Un rilievo tradizionale con topografi a terra su un’area di 5-10 ettari richiede giorni o settimane di lavoro continuativo, con squadre che si muovono a piedi tracciando punti e coordinate.
Un drone copre la stessa area in poche ore, acquisendo decine di migliaia di immagini sovrapposte in un singolo volo. I dati sono già georeferenziati e pronti per l’elaborazione.
Questa differenza non è marginale: significa accelerare il ciclo progettuale e ottenere dati aggiornati in tempi compatibili con calendari reali di cantiere.
Costi: droni vs rilievi manuali
Un rilievo topografico tradizionale costa significativamente di più. Richiede team specializzati, spesso giorni di lavoro, bonifiche in ufficio, e rischi logistici elevati.
I droni riducono questo costo complessivo del 40-60% a parità di area e precisione. Non servono squadre su campo per settimane, non c’è logistica pesante, i dati elaborati arrivano rapidamente utilizzabili.
Ecco una tabella che confronta ortofoto da drone e rilievi tradizionali per una valutazione rapida.
| Aspetto | Ortofoto da drone | Rilievo tradizionale |
|---|---|---|
| Tempi di acquisizione | Qualche ora | Giorni o settimane |
| Precisione metrica | Centimetrica dal volo | Centimetrica da terra |
| Accessibilità aree difficili | Altissima, anche zone pericolose | Limitata, rischio per operatori |
| Costi operativi | Ridotti, staff minimo | Elevati, molte risorse necessarie |
| Aggiornamento dati nel tempo | Veloce ed economico | Lento e costoso |
Accesso a zone difficili e rischi ridotti
Un’area con scarpate, vegetazione fitta, infrastrutture critiche o aree di cantiere attivo è complicata per un topografo a terra. La fotogrammetria aerea con droni raggiunge aree difficili senza rischi diretti, acquisendo dati da angolazioni che il rilievo manuale non potrebbe ottenere.
Niente ponteggi, niente operatori esposti, niente interruzioni dovute a condizioni di sicurezza critiche.
Precisione: confronto diretto
Spesso sorprende sapere che le ortofoto da drone sono precise quanto o più dei rilievi manuali tradizionali. Con sistemi RTK e sensori moderni, la precisione centimetrica è standard.
I rilievi manuali accumulano errori legati a:
- Misurazioni ripetute in campo (fonte di incertezza)
- Trascrizione dei dati (possibili errori umani)
- Propagazione degli errori nelle bonifiche in ufficio
Droinservice produce ortofoto che superano questi limiti, offrendo dati metricamente certificati e verificabili.
La precisione delle ortofoto da drone è comparabile o superiore ai rilievi tradizionali, ma con tempi e costi significativamente inferiori. Questa combinazione rende i droni la scelta preferibile per la maggior parte dei progetti.
Aggiornamento dati nel tempo
Un vantaggio unico dei droni: potete ripetere il rilievo in periodi diversi (mensile, stagionale, annuale) a costi contenuti, creando serie storiche di ortofoto georeferenziate.
Questo permette di monitorare evoluzioni, identificare trends, documentare cambiamenti strutturali o territoriali senza rifare l’intero progetto.
Consiglio professionale: Quando il vostro progetto richiede precisione metrica, affidabilità e velocità, confrontate il costo totale di un rilievo tradizionale con una campagna di fotogrammetria aerea. Considerate anche i tempi di realizzazione e i rischi operativi. Spesso la convenienza del drone diventa evidente subito.
Scopri come le ortofoto con droni possono trasformare i tuoi progetti
Se sei un professionista o un’impresa che deve affrontare la sfida di ottenere dati precisi, aggiornati e affidabili per la progettazione e il monitoraggio, le ortofoto georeferenziate rappresentano la soluzione fondamentale. Come spiegato nell’articolo, la precisione centimetrica, la rapidità di acquisizione e la possibilità di integrare i dati in sistemi BIM ti permettono di prendere decisioni strategiche basate su informazioni concrete, eliminando errori costosi e ritardi.
Affidati a Droinservice, leader nei servizi professionali con droni. Grazie a tecnologie avanzate come droni con sensori ottici ad altissima risoluzione e sistemi RTK, realizziamo rilievi fotogrammetrici e topografici precisi e conformi alle normative italiane. Scopri i vantaggi di una gestione integrata del monitoraggio cantieri, delle ispezioni infrastrutturali e della produzione di modelli digitali 3D attraverso il nostro approccio altamente specializzato. Visita ora la nostra pagina principale per approfondire tutti i servizi Droinservice e confronta come le nostre ortofoto possono migliorare l’affidabilità e l’efficienza dei tuoi progetti. Non rimandare la qualità e la sicurezza dei tuoi dati, scegli l’innovazione a portata di mano con rilievi topografici di precisione con droni e la potenza della fotogrammetria aerea. Agisci subito per portare i tuoi progetti al massimo livello di accuratezza.
Domande Frequenti
Quali sono i principali vantaggi delle ortofoto da drone per i progettisti?
Le ortofoto da drone offrono una rappresentazione precisa del terreno, permettendo di misurare distanze, aree e volumi direttamente dalle immagini. Questo strumento favorisce decisioni progettuali basate su dati reali e riduce gli errori di misurazione.
Come vengono prodotte le ortofoto con i droni?
Le ortofoto sono generate tramite un processo di fotogrammetria, che combina migliaia di scatti aerei sovrapposti. I dati vengono elaborati attraverso algoritmi specifici per creare un’immagine georeferenziata e metricamente precisa.
Quali settori traggono maggior beneficio dall’uso delle ortofoto da drone?
Le ortofoto da drone sono utilizzate in diversi settori, tra cui l’edilizia per la pianificazione dei cantieri, il monitoraggio dell’avanzamento lavori e nelle infrastrutture per ispezioni e manutenzione di opere civili come ponti e gallerie.
Che tipo di dati posso ottenere dalle ortofoto per integrare nel mio progetto?
Dalle ortofoto è possibile ottenere dati georeferenziati che possono essere utilizzati in software CAD e BIM. Questi dati includono misurazioni accurate di distanze, aree e stati attuali del territorio, rendendoli ideali per la pianificazione e la progettazione.
