TL;DR:

• Il workflow per i rilievi termografici con droni garantisce diagnosi affidabili attraverso pianificazione, strumentazione calibrata e interpretazione qualificata. La normativa UNI EN 13187 e la certificazione degli operatori sono fondamentali per risultati certificabili e tecnicamente validi. L’uso dei droni riduce tempi e costi, offrendo un servizio preciso e non invasivo per la diagnosi edilizia.

Il workflow per i rilievi termografici con droni è la sequenza strutturata di operazioni che consente a ingegneri, architetti e tecnici edili di acquisire, elaborare e interpretare dati termici su edifici e impianti in modo non invasivo, rapido e certificabile. Questo approccio integra termocamere a infrarossi montate su UAV con sistemi di georeferenziazione RTK e software di analisi dedicati, producendo diagnosi affidabili su dispersioni termiche, ponti termici e infiltrazioni d’acqua. La normativa di riferimento principale è la UNI EN 13187, che regola le procedure standardizzate per indagini termografiche in edilizia e garantisce risultati certificabili. Adottare un workflow strutturato non è una scelta operativa secondaria: è la condizione che separa una diagnosi affidabile da un’immagine termica priva di valore tecnico.

Quali strumenti e tecnologie servono per il workflow di rilievi termografici

La qualità del workflow di analisi termica dipende prima di tutto dalla strumentazione. Una termocamera a infrarossi professionale converte l’energia elettromagnetica emessa dalle superfici in segnali elettrici visualizzati come termogrammi pseudo-colorati. Per applicazioni edili e industriali, le termocamere montate su drone devono avere una risoluzione minima di 320×240 pixel, sensibilità termica inferiore a 50 mK e campo di misura adeguato alle temperature operative previste.

La georeferenziazione dei dati termici richiede sistemi GNSS con correzione RTK, che garantiscono precisioni planimetriche nell’ordine del centimetro. Senza questa componente, le immagini termiche non sono associabili con precisione alle coordinate geografiche dell’edificio, rendendo impossibile la sovrapposizione con planimetrie CAD o modelli BIM. I droni idonei per rilievi termici devono supportare payload doppio (termocamera più fotocamera RGB), avere autonomia sufficiente per coprire la superficie target in un’unica sessione e operare in condizioni di vento moderato senza perdita di stabilità.

Per l’elaborazione dei dati, software come Analist CLOUD permettono di gestire ortofoto termiche georeferenziate, sovrapporre dati visivi e termici, ed esportare report strutturati. La scelta del software incide direttamente sulla qualità della reportistica finale e sulla possibilità di integrare i risultati nei flussi di lavoro CAD e GIS già in uso dallo studio tecnico.

Consiglio Pro: Prima di ogni campagna di rilievo, verifica che la termocamera sia calibrata secondo le specifiche del produttore e che il file di calibrazione sia aggiornato. Una calibrazione errata produce errori sistematici che invalidano l’intera analisi termografica.

Come pianificare un rilievo termografico con drone: fasi preliminari

Una corretta pianificazione è la condizione fondamentale per un rilievo termografico efficace. Le fasi preparatorie determinano fino al 60% della qualità del dato finale, molto prima che il drone decolli.

1. Analisi preliminare dell’area. Definire con precisione gli obiettivi diagnostici: si cercano dispersioni termiche dell’involucro, anomalie su impianti fotovoltaici, infiltrazioni in copertura o ponti termici strutturali? Ogni obiettivo richiede parametri di volo e configurazioni della termocamera differenti.

2. Verifica del delta termico. Un delta termico di almeno 10-15 °C tra interno ed esterno è necessario per individuare con precisione le anomalie. Senza questa differenza di temperatura, le immagini risultano piatte e prive di contrasto diagnostico. In Italia, le condizioni ottimali si verificano tipicamente nelle ore notturne o nelle prime ore del mattino in periodo invernale.

3. Gestione delle autorizzazioni ENAC. Le operazioni con droni in ambito urbano o in prossimità di infrastrutture richiedono autorizzazioni specifiche secondo il Regolamento ENAC UAS. Verificare la categoria operativa (Open, Specific o Certified) e predisporre la documentazione necessaria prima dell’intervento.

4. Preparazione logistica e sicurezza. Definire le aree di decollo e atterraggio, identificare eventuali ostacoli (linee elettriche, alberi, strutture verticali) e predisporre il perimetro di sicurezza per il personale a terra.

5. Calibrazione degli strumenti. Accendere la termocamera almeno 15 minuti prima del volo per stabilizzare il sensore termico. Impostare correttamente emissività, temperatura riflessa e umidità relativa dell’aria, parametri che influenzano direttamente l’accuratezza delle misure.

Consiglio Pro: Pianifica il volo nelle ore con minore irraggiamento solare diretto. La radiazione solare scalda le superfici in modo non uniforme e genera gradienti termici spuri che mascherano le anomalie reali, compromettendo l’analisi termografica.

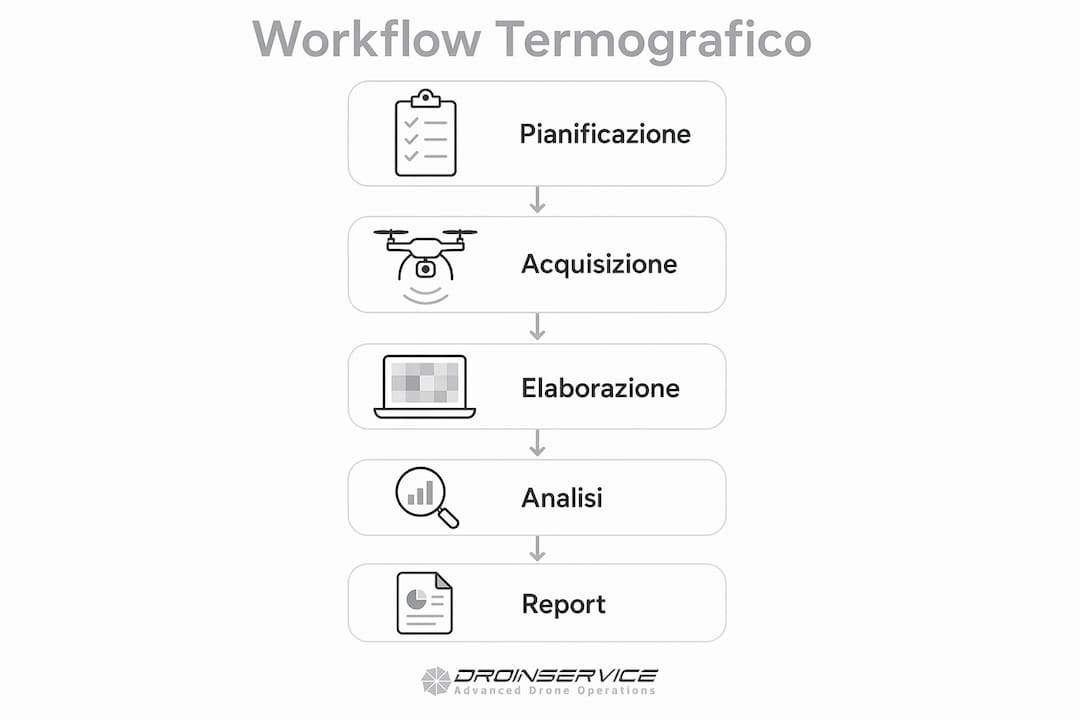

Procedura dettagliata del workflow termografico: dall’acquisizione al report

La procedura operativa del workflow rilievi termografici si articola in sei fasi sequenziali, ciascuna con criteri di qualità verificabili.

1. Esecuzione del volo. Il drone percorre le rotte pianificate a quota e velocità costanti, acquisendo immagini termiche e RGB con overlap laterale e frontale di almeno il 70%. La quota di volo dipende dalla risoluzione al suolo richiesta: per edifici residenziali si lavora tipicamente tra 20 e 50 metri.

2. Raccolta e archiviazione dati. Al termine del volo, i file radiometrici (formato RJPEG o TIFF a 16 bit) vengono scaricati e archiviati con metadati completi: ora, coordinate GPS, temperatura ambiente, umidità, emissività impostata. Questi metadati sono indispensabili per la riproducibilità del rilievo.

3. Elaborazione nel software dedicato. I dati vengono importati in software come Analist CLOUD o piattaforme equivalenti per la generazione di ortofoto termiche georeferenziate. In questa fase si applicano le correzioni radiometriche e si sovrappongono i layer termici ai dati visivi RGB.

4. Interpretazione dei termogrammi. Questa è la fase più critica dell’intero processo. L’interpretazione dei colori nei termogrammi deve basarsi sui valori numerici di Tmax, Tmin e delta T, non solo sulla palette cromatica visualizzata. Un tecnico qualificato legge i dati termici precisi e li correla con la geometria costruttiva dell’edificio, identificando ponti termici, zone di infiltrazione e anomalie impiantistiche.

5. Creazione del report tecnico. Il report termografico professionale comprende immagini termiche e visive affiancate, descrizione delle anomalie rilevate, valori termici misurati e indicazioni per gli interventi mirati. Questo documento guida il processo di risanamento e riduce le demolizioni inutili, con un impatto diretto sui costi di cantiere.

6. Verifica della qualità e ripetibilità. Prima della consegna, il report viene verificato rispetto ai criteri della UNI EN 13187 e alle specifiche di commessa. La documentazione completa dei parametri di acquisizione garantisce la ripetibilità del rilievo in campagne successive di monitoraggio termico.

Consiglio Pro: Includi sempre nel report una tabella con i parametri ambientali registrati durante il volo (temperatura esterna, umidità, velocità del vento, ora solare). Questi dati rendono il documento tecnicamente difendibile in caso di contestazioni o perizie.

Quali sono le criticità più comuni nei rilievi termografici con droni?

Le criticità del workflow di analisi termica si concentrano in tre aree: condizioni ambientali, strumentazione e interpretazione dei dati.

Sul fronte ambientale, il problema più frequente è un delta termico insufficiente. Se la differenza di temperatura tra interno ed esterno è inferiore a 10 °C, le anomalie termiche risultano indistinguibili dal rumore di fondo del sensore. Vento sostenuto superiore a 5 m/s altera la distribuzione termica superficiale e introduce artefatti nelle immagini.

• Errori di calibrazione: emissività impostata in modo errato produce letture di temperatura sistematicamente sbagliate. Materiali come vetro, metalli lucidi e membrane bituminose hanno emissività molto diverse tra loro e richiedono impostazioni specifiche.
• False colorazioni: la palette cromatica del termogramma è relativa all’intervallo di temperatura impostato. Modificare la scala cromatica senza cambiare i dati reali può far sembrare anomalie dove non esistono, o nascondere problemi reali.
• Limitazioni software: non tutti i software gestiscono correttamente i file radiometrici a 16 bit. Usare software non compatibili con il formato della termocamera produce perdita di informazione termica.

Il rilievo termografico è uno strumento diagnostico qualitativo e integrativo: non sostituisce misure dirette dell’umidità o prove di tenuta all’aria. L’integrazione con altre tecniche di indagine migliora la precisione complessiva della diagnosi e riduce il rischio di interpretazioni errate.

“Il vero valore della termografia è nella capacità dell’operatore di interpretare i dati e non solo le immagini termiche.” Questo principio distingue un rilievo professionale da una semplice raccolta di fotografie colorate.

Consiglio Pro: Quando il delta termico è al limite della soglia minima, esegui il rilievo nelle ore di massima escursione termica e aumenta il numero di frame acquisiti per area. La media statistica su più immagini riduce il rumore e migliora la leggibilità delle anomalie.

Quali vantaggi competitivi offre il workflow con droni rispetto ai metodi tradizionali?

I rilievi termografici con droni riducono tempi, costi e impatto rispetto ai metodi invasivi tradizionali, con mappatura non distruttiva che consente interventi mirati ed elimina demolizioni esplorative. Questo vantaggio si traduce in risparmi concreti sia nella fase diagnostica che in quella di risanamento.

I vantaggi dei droni in ingegneria includono anche la possibilità di operare su edifici in uso senza interrompere le attività, un requisito frequente per strutture industriali, ospedali e infrastrutture critiche. La disponibilità immediata di dati visivi e termici integrati consente al progettista di prendere decisioni informate già nelle ore successive al rilievo, accelerando la pianificazione degli interventi.

Punti chiave

Il workflow per i rilievi termografici con droni produce diagnosi affidabili solo quando pianificazione, strumentazione calibrata, condizioni ambientali adeguate e interpretazione qualificata dei dati agiscono come sistema integrato.

La mia visione sull’evoluzione di questo settore

Ho seguito l’evoluzione della termografia applicata ai droni fin dalle prime autorizzazioni ENAC per operazioni specializzate. Quello che mi colpisce ancora oggi è quanto spesso il dibattito si concentri sulla tecnologia e quanto poco sulla competenza dell’operatore.

La certificazione UNI EN ISO 9712 per termografi non è un dettaglio burocratico. Operatori senza formazione adeguata producono immagini termiche senza valore diagnostico, indipendentemente dalla qualità della termocamera montata sul drone. Ho visto report consegnati a committenti con anomalie “identificate” che erano semplicemente riflessi solari su superfici metalliche. Il danno non è solo economico: è una diagnosi sbagliata che porta a interventi sbagliati.

L’integrazione tra intelligenza artificiale e analisi termografica è la direzione più promettente per i prossimi anni. Algoritmi di classificazione automatica delle anomalie termiche, addestrati su dataset di edifici certificati, ridurranno i tempi di interpretazione e aumenteranno la coerenza dei risultati tra operatori diversi. Ma questo non elimina la necessità di un termografo qualificato che validi e contestualizzi i risultati dell’algoritmo.

Il consiglio che do a chi vuole integrare questo workflow nel proprio studio tecnico è semplice: investi prima nella formazione, poi nella strumentazione. Un drone di fascia alta con un operatore non formato produce dati inutili. Un operatore certificato con strumentazione adeguata produce diagnosi che cambiano le decisioni progettuali.

— Carlo

Rilievi termografici con droni: i servizi Droinservice

Droinservice esegue rilievi termografici con droni su scala nazionale, con operatori certificati ENAC e strumentazione professionale per acquisizione, elaborazione e reportistica certificata. Attiva dal 2014 e tra le prime realtà autorizzate ENAC in Italia, Droinservice opera nei settori edilizia, infrastrutture ed energia con un approccio orientato alla qualità del dato, non alla semplice ripresa aerea.

Per ingegneri, architetti e imprese che necessitano di diagnosi termiche affidabili su edifici, coperture o impianti fotovoltaici, Droinservice offre un servizio completo che include pianificazione del rilievo, acquisizione dati con sensori termici calibrati, elaborazione georeferenziata e consegna di report tecnici conformi alle normative vigenti.

Scopri i servizi professionali con droni di Droinservice e richiedi un preventivo per il tuo progetto.

FAQ

Cos’è il workflow per rilievi termografici con droni?

Il workflow per rilievi termografici con droni è la sequenza operativa che comprende pianificazione, acquisizione dati con termocamera IR su UAV, elaborazione georeferenziata e produzione di report tecnici certificabili secondo la UNI EN 13187.

Quale delta termico è necessario per un rilievo termografico efficace?

Un delta termico di almeno 10-15 °C tra interno ed esterno è necessario per ottenere immagini termografiche diagnosticamente affidabili. Sotto questa soglia, le anomalie non sono distinguibili dal rumore del sensore.

Quali normative regolano i rilievi termografici in edilizia?

La normativa principale è la UNI EN 13187, che definisce le procedure standardizzate per indagini termografiche sugli edifici. Gli operatori devono essere certificati secondo la UNI EN ISO 9712 per garantire risultati tecnicamente validi e difendibili.

La termografia con drone sostituisce le misure dirette dell’umidità?

No. Il rilievo termografico è uno strumento diagnostico qualitativo e integrativo: deve essere affiancato da misurazioni dirette secondo le normative vigenti per ottenere una diagnosi completa e quantitativa.

Come si interpreta correttamente un termogramma?

L’interpretazione corretta si basa sui valori numerici di Tmax, Tmin e delta T riportati nel report, non sulla sola palette cromatica dell’immagine. La scala cromatica è relativa e può essere modificata senza alterare i dati reali, generando letture fuorvianti se usata come unico riferimento.
