In breve:
- Il laser scanning in edilizia permette di ottenere dati tridimensionali accurati tramite nuvole di punti georeferenziate, fondamentali nel processo ScanToBIM e nel monitoraggio dei cantieri. Questa tecnologia riduce errori, accelera i rilievi e garantisce documentazione digitale condivisibile, migliorando la gestione e la progettazione degli edifici. Tuttavia, la sua efficacia dipende da una corretta pianificazione, interpretazione dei dati e formazione tecnica dei professionisti coinvolti.
Il laser scanning in edilizia è la tecnologia di acquisizione tridimensionale che trasforma spazi fisici in nuvole di punti georeferenziate, costituendo la base dati per progettazione, verifica e gestione degli edifici. Il ruolo del laser scanning in edilizia si è affermato come punto di partenza irrinunciabile nei processi ScanToBIM, nella clash detection e nel monitoraggio dei cantieri. Professionisti come architetti, ingegneri strutturali e direttori lavori adottano questa tecnologia per ridurre errori, accelerare i rilievi e produrre documentazione digitale verificabile. Il termine tecnico di riferimento nel settore è laser surveying, spesso integrato con tecnologie LiDAR e SLAM per acquisizioni in ambienti complessi.
Come funziona il laser scanning 3D in edilizia
Il laser scanning 3D si basa sull’emissione di impulsi laser verso le superfici e sulla misurazione del tempo di ritorno del segnale riflesso. Ogni impulso restituisce un punto con coordinate X, Y, Z nello spazio. La ripetizione di milioni di misurazioni in pochi minuti genera la nuvola di punti, una rappresentazione tridimensionale densa e misurabile dell’ambiente reale.
Le tecnologie principali che alimentano questo processo sono tre:
- LiDAR (Light Detection and Ranging): emette impulsi laser pulsati e calcola la distanza in base al tempo di volo del segnale. Garantisce alta precisione metrica anche su lunghe distanze ed è la tecnologia più diffusa nei rilievi architettonici e infrastrutturali.
- SLAM (Simultaneous Localization and Mapping): consente la scansione in movimento senza la necessità di posizionamenti fissi. Lo strumento si orienta autonomamente nello spazio mentre acquisisce dati, rendendolo adatto a edifici con molti ambienti interni.
- Fotogrammetria integrata: abbina la nuvola di punti a immagini fotografiche ad alta risoluzione, producendo modelli texturizzati utili per documentazione visiva e analisi materica.
La georeferenziazione della nuvola di punti avviene tramite punti di controllo a terra o sistemi RTK, che anchorano il modello a un sistema di coordinate reale. La densità del dato acquisito dipende dalla distanza di scansione, dalla risoluzione impostata e dagli obiettivi del progetto. Uno scanner SLAM è in grado di acquisire fino a 9 milioni di punti per un appartamento di 100 mq. Questo volume di dati richiede una gestione attenta già in fase di acquisizione per evitare dataset sovradimensionati.
Qual è il ruolo del laser scanning nel processo ScanToBIM?
Il processo ScanToBIM trasforma la nuvola di punti in un modello BIM strutturato, navigabile e ricco di informazioni. Il laser scanning fornisce la geometria di partenza: senza un rilievo accurato, il modello BIM risulta approssimativo e inutilizzabile per verifiche strutturali o coordinamento impiantistico.

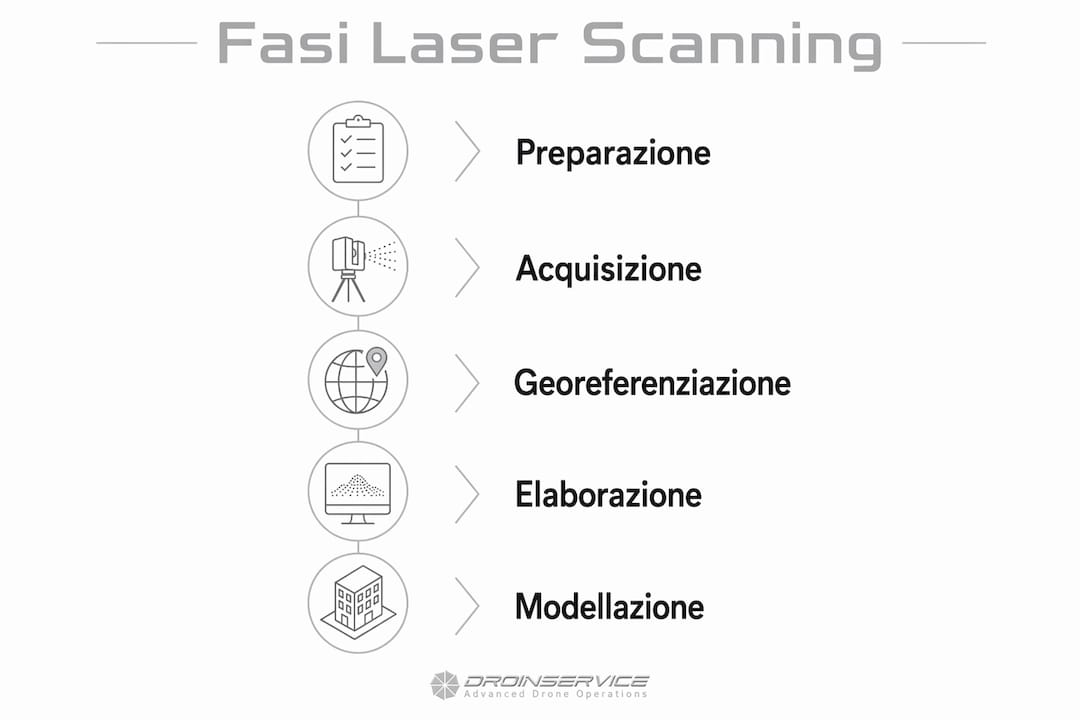

Il flusso di lavoro si articola in quattro fasi principali:
- Acquisizione sul campo: lo scanner viene posizionato in più stazioni per coprire l’intero edificio senza zone d’ombra. Ogni stazione produce una scansione parziale che viene poi registrata con le altre.
- Registrazione e pulizia della nuvola: le scansioni vengono allineate in un unico sistema di riferimento. La nuvola viene ripulita da elementi di disturbo come persone, ponteggi o vegetazione.
- Interpretazione e modellazione: il tecnico analizza la nuvola e costruisce gli elementi BIM, come pareti, solai, travi e impianti. La nuvola di punti richiede interpretazione soggettiva: non è una trasposizione automatica ma una lettura tecnica guidata dagli obiettivi informativi del progetto.
- Arricchimento del modello: il modello BIM integra dati geometrici con informazioni su materiali, stratigrafie e documentazione tecnica, rendendolo utile per l’intero ciclo di vita dell’edificio. Un modello BIM da rilievo LiDAR supporta sia la progettazione che la gestione operativa dell’immobile.
Un consiglio: definisci il livello di dettaglio (LOD) del modello BIM prima di impostare i parametri di scansione. Acquisire più dati del necessario non migliora il risultato finale e aumenta i tempi di elaborazione.
La qualità del modello dipende dalla coerenza tra obiettivi informativi e parametri di acquisizione. Un rilievo ben pianificato riduce i margini di errore e migliora la qualità progettuale, lavorando su basi oggettive e verificabili da tutti i soggetti coinvolti nel processo.
Quali sono i vantaggi pratici del laser scanning per i professionisti edili?
Il laser scanning porta benefici misurabili in ogni fase del progetto edilizio, dalla progettazione alla direzione lavori. I vantaggi non riguardano solo la precisione geometrica, ma l’intera catena decisionale.
- Riduzione degli errori e delle rilavorazioni: il rilievo laser produce dati oggettivi che eliminano le ambiguità tipiche dei rilievi manuali. Un rilievo preciso riduce gli errori e abbassa il rischio di varianti in corso d’opera.
- Velocità di acquisizione: uno scanner moderno rileva un intero piano di un edificio in poche ore, contro i giorni necessari con strumentazione tradizionale. Questo si traduce in tempi di consegna più brevi per il professionista.
- Sicurezza sul cantiere: il laser scanning permette di rilevare zone pericolose, come coperture instabili o ambienti confinati, senza che il tecnico vi acceda fisicamente. Questo riduce l’esposizione al rischio durante le fasi di rilievo.
- Documentazione digitale permanente: il rilievo laser scanner produce documentazione condivisibile e verificabile nel tempo. Questa base dati riduce le incertezze nelle decisioni e nel coordinamento tra i soggetti del cantiere.
- Clash detection automatizzata: il rilievo LiDAR integrato con il modello BIM consente di individuare interferenze in cantiere prima dell’inizio dei lavori, evitando costi imprevisti e ritardi.
- Condivisione multidisciplinare: la nuvola di punti e il modello BIM sono accessibili contemporaneamente da strutturisti, impiantisti e architetti, riducendo i tempi di coordinamento.
Per i professionisti che gestiscono interventi di ristrutturazione, i rilievi 3D in edilizia offrono una base geometrica affidabile che i metodi tradizionali non garantiscono, specialmente su edifici con geometrie irregolari o stratificazioni storiche.
Quali limiti presenta il laser scanning e come superarli?
Il laser scanning non è privo di criticità. Conoscerle in anticipo consente di gestirle con metodo, evitando errori costosi in fase di elaborazione.
- Dataset sovradimensionati: acquisire dati a risoluzione massima senza un obiettivo preciso genera nuvole di punti difficili da gestire. Il rischio principale non è la tecnologia in sé, ma l’acquisizione di dati incoerenti rispetto agli obiettivi del modello BIM.
- Necessità di decimazione: la riduzione spaziale dei punti è una fase critica. La decimazione corretta delle nuvole mantiene l’accuratezza metrica e garantisce l’efficienza nei software di authoring BIM, evitando rallentamenti e perdite di dati rilevanti.
- Interpretazione soggettiva: la trasformazione della nuvola in modello BIM implica scelte tecniche non automatizzabili. La metodologia e gli obiettivi informativi definiscono il risultato finale: due tecnici con approcci diversi possono produrre modelli significativamente differenti dalla stessa nuvola.
- Zone d’ombra: superfici occultate da elementi strutturali o arredi non vengono acquisite. La pianificazione delle stazioni di scansione deve prevedere coperture multiple per minimizzare le lacune.
- Competenza nell’elaborazione: la qualità del rilievo dipende da pianificazione tecnica preliminare e controllo sistematico del dato. Affidarsi a operatori senza esperienza specifica nel settore edilizio produce modelli inaffidabili.
Un consiglio: prima di avviare la scansione, definisci per iscritto il livello di accuratezza richiesto, gli elementi da modellare e il software BIM di destinazione. Questa specifica tecnica guida tutte le scelte successive e riduce i rischi di rilavorazione.
Applicazioni pratiche del laser scanning in edilizia
Il laser scanning trova impiego in contesti molto diversi tra loro, ma con un denominatore comune: la necessità di dati geometrici affidabili su cui basare decisioni progettuali o operative.
| Contesto applicativo | Funzione del laser scanning | Beneficio principale |
|---|---|---|
| Ristrutturazione edilizia | Rilievo post strip-out per rilevare vincoli strutturali nascosti | Evita errori nella posa di vetrate, arredi su misura e impianti |
| Progettazione as-built | Creazione del modello geometrico dello stato di fatto | Base dati verificabile per direzione lavori e committenza |
| Clash detection | Verifica delle interferenze tra struttura, impianti e architettura | Riduce varianti e costi imprevisti in cantiere |
| Monitoraggio cantieri | Aggiornamenti periodici della geometria in corso d’opera | Controllo dell’avanzamento lavori e documentazione progressiva |
| Rilievo facciate e volumetrie | Integrazione con dati da drone per superfici esterne | Rilievo completo senza ponteggi o accessi in quota |
Il rilievo post strip-out merita un approfondimento specifico. Quando un edificio viene portato alla struttura grezza, emergono vincoli nascosti come pilastri annegati, travi deformate o solai fuori piano. Il rilievo laser post strip-out rileva questi elementi con precisione millimetrica, rendendo possibile la progettazione di elementi su misura senza rischi di interferenza.

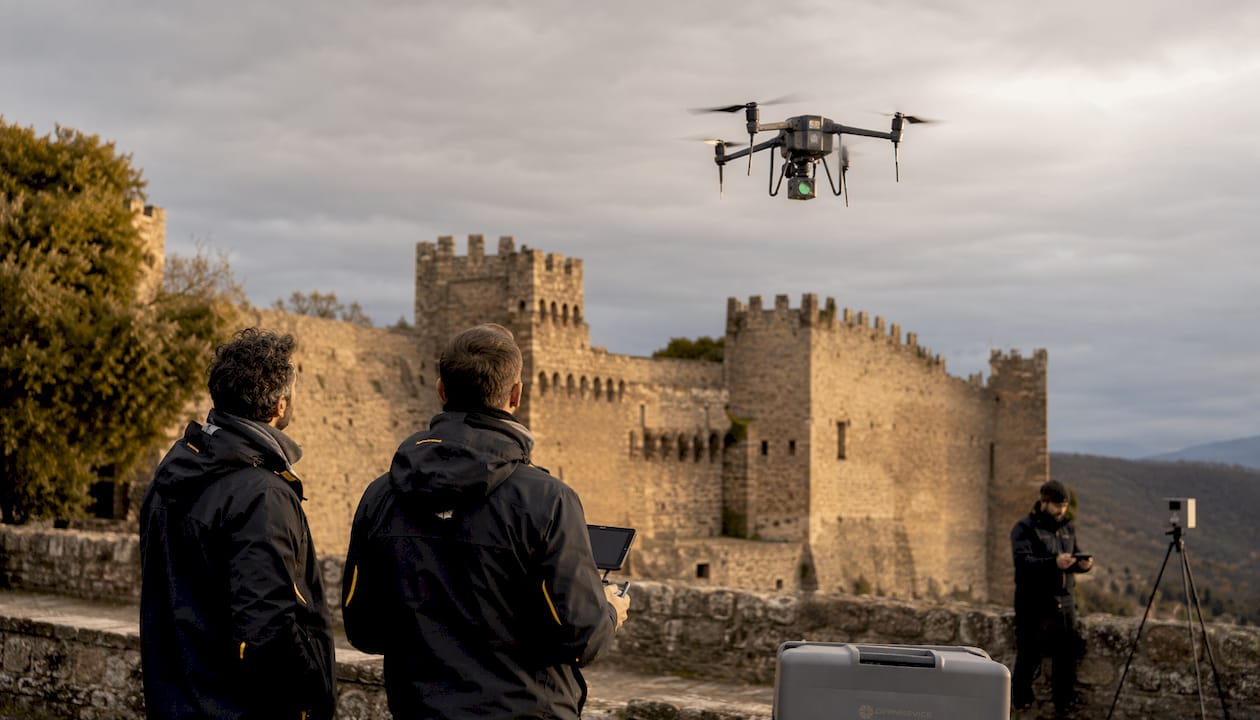

Per le facciate e le volumetrie esterne, l’integrazione tra laser scanner a terra e sensori LiDAR montati su drone consente di coprire superfici verticali estese senza accessi in quota. Droinservice combina queste tecnologie per produrre nuvole di punti complete di edifici complessi, integrabili direttamente nei flussi di lavoro BIM degli studi tecnici. Il rilievo architettonico con drone rappresenta una soluzione concreta per chi deve documentare edifici storici, facciate articolate o strutture in contesti urbani densi.
Punti chiave
Il laser scanning è la base geometrica del processo ScanToBIM: senza dati di rilievo accurati, il modello BIM non è verificabile né utilizzabile per decisioni progettuali affidabili.
| Punto | Dettagli |
|---|---|
| Tecnologie di acquisizione | LiDAR, SLAM e fotogrammetria integrata coprono contesti diversi con livelli di precisione differenti. |
| Processo ScanToBIM | La trasformazione della nuvola in modello BIM richiede interpretazione tecnica guidata dagli obiettivi informativi. |
| Vantaggi operativi | Riduzione degli errori, velocità di rilievo, sicurezza e documentazione digitale permanente condivisibile. |
| Gestione dei dati | La decimazione spaziale è indispensabile per mantenere accuratezza e garantire efficienza nei software BIM. |
| Applicazioni chiave | Ristrutturazione, as-built, clash detection, monitoraggio cantieri e rilievo facciate con drone. |
Il laser scanning cambia il modo di lavorare, non solo gli strumenti
Lavoro con rilievi digitali da anni e ho osservato un errore ricorrente: i professionisti adottano il laser scanning come strumento, ma non cambiano il metodo di lavoro. Il risultato è una nuvola di punti precisa che nessuno sa come usare davvero.
La vera svolta non è tecnologica. È culturale. Il rilievo laser non produce disegni: produce una base informativa che deve essere interpretata, gestita e condivisa. Chi non investe nella formazione sull’elaborazione dei dati ottiene modelli BIM di scarsa qualità, indipendentemente dalla qualità dello scanner usato.
Ho visto cantieri di ristrutturazione bloccati per settimane perché il modello as-built era stato costruito su una nuvola di punti non decimata correttamente. Il software di authoring andava in crash, i file erano ingestibili e il progettista doveva ricominciare da capo. Un problema tecnico banale, evitabile con una specifica preliminare di cinque righe.
L’altro aspetto che sottovalutano in molti è il valore della documentazione nel tempo. Una nuvola di punti acquisita oggi vale anche tra dieci anni, quando l’edificio sarà stato modificato più volte. Chi costruisce un archivio digitale strutturato oggi si trova con un patrimonio informativo che riduce i costi di ogni intervento futuro. Il rilievo non è una spesa una tantum: è un investimento nella gestione dell’edificio.
Il futuro del laser scanning in edilizia passa per l’integrazione con l’intelligenza artificiale per la segmentazione automatica degli elementi e per la connessione diretta con i gemelli digitali degli edifici. Ma queste evoluzioni saranno utili solo a chi avrà già costruito una cultura del dato solida e un metodo di lavoro disciplinato.
— Carlo
Droinservice per i rilievi laser scanning in edilizia
Droinservice affianca studi tecnici, imprese e committenze con servizi professionali di rilievo che combinano sensori LiDAR, sistemi RTK e droni per acquisizioni complete di edifici e cantieri. Attiva dal 2014 e tra le prime realtà autorizzate ENAC in Italia, Droinservice gestisce l’intero flusso di lavoro: dall’acquisizione sul campo all’elaborazione della nuvola di punti, fino alla consegna di modelli 3D integrabili con software CAD, GIS e BIM.
Consulta il catalogo dei servizi per conoscere le soluzioni disponibili per rilievi edilizi, modellazione digitale e monitoraggio cantieri. Per un preventivo personalizzato, contatta il team di Droinservice direttamente dal sito droinservice.it.
Domande frequenti
Cos’è il laser scanning in edilizia?
Il laser scanning in edilizia è una tecnica di rilievo che acquisisce dati tridimensionali tramite impulsi laser, generando nuvole di punti georeferenziate usate come base per modelli BIM e documentazione tecnica.
Qual è la differenza tra LiDAR e SLAM nel rilievo edilizio?
LiDAR acquisisce da postazioni fisse con alta precisione metrica su lunghe distanze; SLAM acquisisce in movimento, adatto a edifici con molti ambienti interni dove il posizionamento fisso è difficoltoso.
Quanto è preciso un rilievo laser scanner?
La precisione dipende dalla tecnologia usata e dalla distanza di acquisizione. Gli scanner LiDAR professionali raggiungono accuratezze millimetriche, sufficienti per la progettazione di elementi su misura e la clash detection.
Cos’è il processo ScanToBIM?
ScanToBIM è il flusso di lavoro che trasforma la nuvola di punti acquisita con laser scanner in un modello BIM strutturato. Richiede interpretazione tecnica degli elementi e definizione preliminare degli obiettivi informativi del modello.
Perché è utile il rilievo laser scanner post strip-out?
Il rilievo post strip-out rileva vincoli strutturali nascosti come pilastri annegati o travi deformate, emersi solo dopo la demolizione delle finiture. Questi dati sono indispensabili per progettare elementi architettonici e impiantistici senza interferenze.
