In breve:
- I sensori radiometrici misurano la radiazione infrarossa emessa dagli oggetti per rilevare anomalie nascoste.
- Utilizzano tecnologie come la termografia a infrarossi e rispettano standard internazionali per analisi accurate.
I sensori radiometrici sono dispositivi che misurano la radiazione termica emessa dagli oggetti, convertendo l’energia infrarossa in dati numerici di temperatura analizzabili. Il loro ruolo dei sensori radiometrici nelle ispezioni professionali è diventato determinante in settori come l’edilizia, l’energia e l’agricoltura, dove la diagnosi precoce di anomalie riduce costi e rischi. Tecnologie come la termografia a infrarossi e la mappatura termica radiometrica operano secondo standard internazionali riconosciuti, tra cui le norme ISO 6781 per le ispezioni termografiche degli edifici e le linee guida IEC 62446 per gli impianti fotovoltaici. Droinservice integra questi sensori su piattaforme UAV per restituire dati tecnici elaborabili, non semplici immagini.
Come funzionano i sensori radiometrici: tecnologie e parametri chiave
I sensori radiometrici rilevano la radiazione infrarossa emessa da qualsiasi corpo con temperatura superiore allo zero assoluto. Questa radiazione viene catturata da un rilevatore, tipicamente un microbolometro non raffreddato o un sensore fotonico raffreddato, e convertita in un segnale elettrico proporzionale alla temperatura superficiale. Il risultato è un’immagine radiometrica dove ogni pixel contiene un dato numerico di temperatura, non un semplice colore, consentendo analisi dettagliate e report tecnici certificati.
I parametri tecnici che definiscono la qualità di un sensore radiometrico sono tre:
- Risoluzione spaziale: varia da livelli base (96×96 pixel) a livelli professionali (640×480 pixel), con impatto diretto sul dettaglio rilevabile e sulla distanza operativa utile.
- NETD (Noise Equivalent Temperature Difference): indica la sensibilità termica del sensore. Valori sotto 40 mK permettono di rilevare differenze di temperatura molto piccole, essenziali per individuare dispersioni termiche o punti caldi nascosti.
- Frequenza di acquisizione: i sensori professionali operano tra 5 e 30 Hz, consentendo il monitoraggio di cicli di riscaldamento e raffreddamento in tempo reale.
Un fattore spesso sottovalutato è l’emissività del materiale ispezionato. Ogni superficie emette radiazione termica in modo diverso in base alla sua composizione: un metallo lucido ha emissività molto bassa, mentre il calcestruzzo grezzo si avvicina a 0,95. Ignorare questo parametro produce misurazioni errate anche con sensori di alta qualità. La corretta configurazione dell’emissività nel software di analisi è parte integrante di ogni ispezione professionale.
Un consiglio: prima di ogni rilievo termografico, verifica sempre l’emissività dei materiali presenti nell’area di ispezione e imposta il valore corretto nel firmware del sensore. Un errore di emissività del 10% può tradursi in uno scarto termico di diversi gradi Celsius.

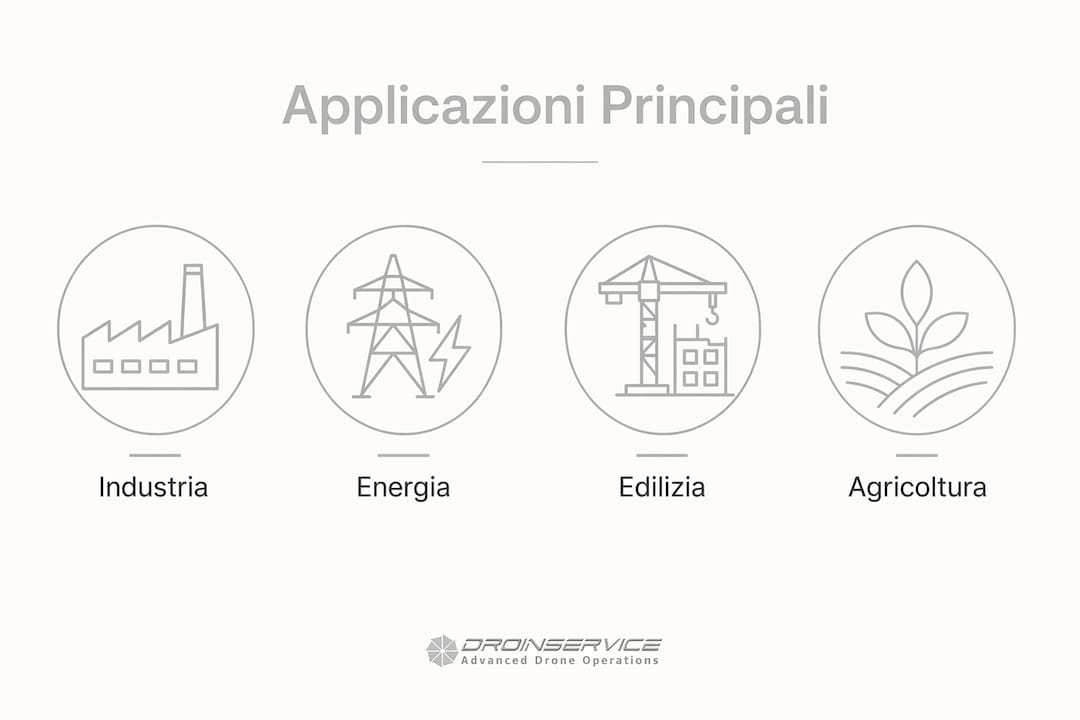

Applicazioni pratiche dei sensori radiometrici per settore
La termografia radiometrica trova applicazione concreta in quattro ambiti principali, ciascuno con requisiti tecnici specifici.
Ispezioni industriali e impianti energetici
Nei contesti industriali, i sensori radiometrici controllano forni, quadri elettrici, linee di produzione e impianti termici. I sensori professionali coprono un range termico fino a 2000 °C, rendendo possibile l’ispezione di refrattari e componenti ad alta temperatura senza interrompere la produzione. Questo dato è rilevante perché elimina i fermi macchina, che nei contesti industriali rappresentano la voce di costo più significativa.

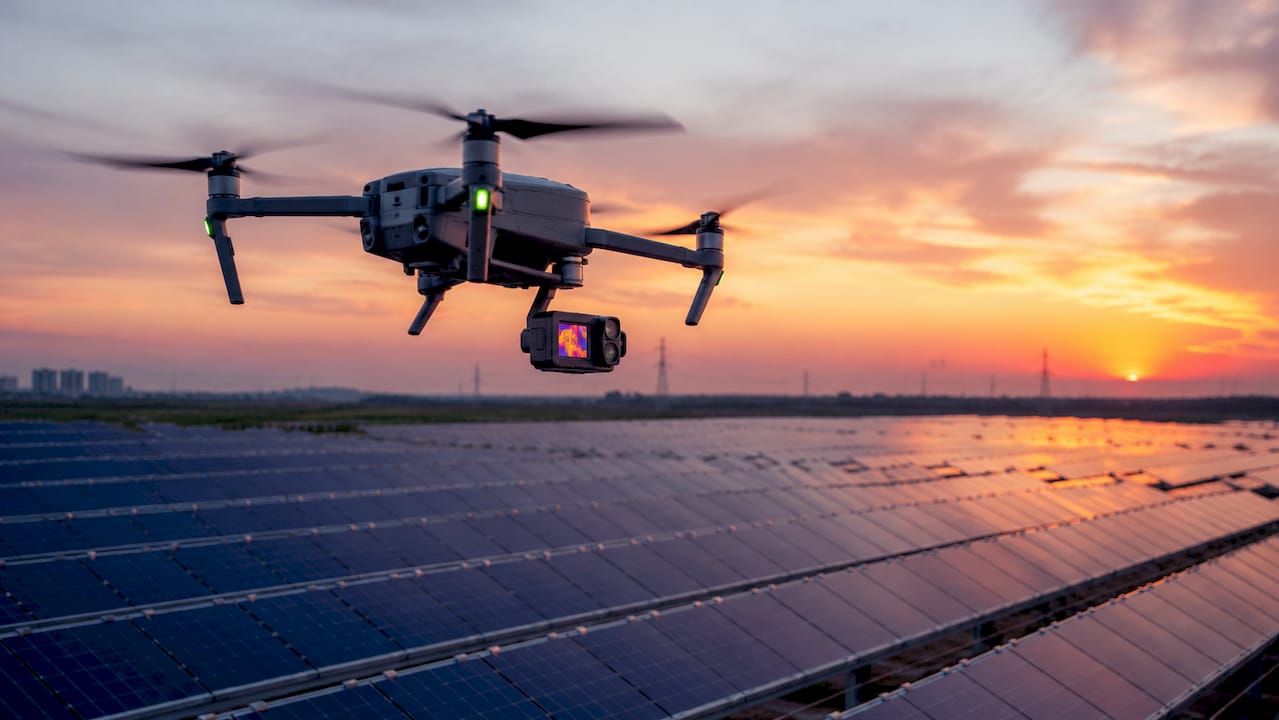

Monitoraggio impianti fotovoltaici
Gli impianti fotovoltaici richiedono ispezioni periodiche per individuare celle difettose, diodi bypassati e connessioni degradate. La mappatura termica radiometrica identifica queste anomalie come punti caldi localizzati, invisibili a occhio nudo ma chiaramente distinguibili in un’immagine radiometrica. Droinservice esegue queste ispezioni con droni dotati di sensori termici calibrati, producendo reportistica certificata conforme alle norme IEC 62446-3.
Controllo strutturale in edilizia e infrastrutture
La termografia permette il monitoraggio a distanza senza contatto, essenziale per il patrimonio edilizio e le strutture in esercizio. Distacchi di intonaco, infiltrazioni d’acqua e ponti termici diventano visibili come anomalie di temperatura superficiale. Droinservice ha applicato questa tecnica su infrastrutture complesse come il Ponte delle Torri di Spoleto, combinando rilievo 3D e termografia in un’unica missione UAV.
Agricoltura di precisione e mappatura radiometrica
Nell’agricoltura di precisione, i sensori radiometrici e multispettrali montati su drone rilevano lo stress idrico delle colture prima che diventi visibile. La mappatura radiometrica produce mappe di vigore vegetativo georeferenziate, integrabili con software GIS per pianificare interventi mirati di irrigazione o trattamento. Questo approccio riduce il consumo di risorse e aumenta la resa per ettaro in modo misurabile.
| Settore | Anomalia rilevata | Parametro chiave |
|---|---|---|
| Industria | Surriscaldamento componenti | Range termico fino a 2000 °C |
| Fotovoltaico | Celle difettose, hot spot | Risoluzione 640×480 pixel |
| Edilizia | Infiltrazioni, ponti termici | NETD sotto 40 mK |
| Agricoltura | Stress idrico colture | Mappatura multispettrale georeferenziata |
Perché l’interpretazione dei dati radiometrici è determinante
I dati radiometrici non si interpretano da soli. Il principale errore nelle ispezioni è la mancata comprensione dei principi fisici sottostanti, non un difetto della tecnologia. Un operatore non formato può scambiare un riflesso solare su una superficie metallica per un punto caldo reale, producendo una diagnosi errata con conseguenze operative significative.
Le variabili ambientali che influenzano la misura sono molteplici: temperatura dell’aria, umidità relativa, velocità del vento, angolo di irraggiamento solare e presenza di superfici riflettenti nelle vicinanze. Ogni ispezione professionale richiede la registrazione di queste condizioni al contorno per validare i risultati. La conoscenza storica e costruttiva del manufatto ispezionato è altrettanto necessaria: sapere che una parete contiene un’intercapedine vuota cambia completamente l’interpretazione di un’anomalia termica.
Le certificazioni di riferimento per gli operatori sono quelle rilasciate secondo la norma UNI EN ISO 18436-7, che definisce i livelli di competenza in termografia industriale. Un operatore certificato di livello II sa distinguere un’anomalia reale da un artefatto strumentale e sa correlare i dati termici con la storia del componente ispezionato.
Un consiglio: richiedi sempre al fornitore del servizio di termografia la documentazione delle condizioni ambientali registrate durante il rilievo. Senza questi dati, il report termografico non è validabile e perde valore legale e tecnico.
Droni e intelligenza artificiale: come cambiano le ispezioni radiometriche
L’integrazione tra sensori radiometrici, droni e intelligenza artificiale produce un salto qualitativo nelle capacità di ispezione. I sensori termici abbinati a droni e AI consentono rilevazioni rapide, precise e analisi automatizzate, rilevando anomalie invisibili a occhio nudo su aree estese in tempi ridotti. Questo cambia la logica operativa: invece di ispezionare punto per punto, si acquisisce l’intera area e si analizza il dato in post-elaborazione.
I vantaggi operativi concreti sono i seguenti:
- Accesso a zone inaccessibili: coperture, facciate alte, tralicci, pale eoliche e serbatoi industriali vengono ispezionati senza ponteggi o interruzioni di attività, con un risparmio diretto sui costi di allestimento.
- Velocità di acquisizione: un drone copre superfici estese in tempi che i metodi tradizionali non possono eguagliare. Un impianto fotovoltaico da 1 MW viene ispezionato in poche ore invece che in giorni.
- Documentazione continua: l’acquisizione video radiometrica documenta l’evoluzione termica nel tempo, essenziale per la manutenzione predittiva e l’analisi dei cicli termici.
- Reportistica automatizzata: i software di analisi AI classificano automaticamente le anomalie per gravità, generando report strutturati pronti per la direzione lavori o il responsabile di manutenzione.
- Sicurezza degli operatori: i sensori radiometrici a infrarossi operano senza contatto, eliminando l’esposizione diretta degli operatori ad ambienti pericolosi come impianti ad alta tensione o strutture instabili.
L’integrazione con piattaforme di intelligenza artificiale consente inoltre la creazione di report certificati automatizzati per decisioni rapide, riducendo il tempo tra acquisizione e diagnosi da giorni a ore. Droinservice utilizza questa catena tecnologica completa, dalla pianificazione del volo all’elaborazione dei dati, per restituire al cliente un prodotto tecnico immediatamente utilizzabile.
Punti chiave
I sensori radiometrici nelle ispezioni professionali producono dati affidabili solo quando tecnologia, parametri strumentali e competenza dell’operatore agiscono insieme in modo coordinato.
| Punto | Dettagli |
|---|---|
| Parametri tecnici del sensore | NETD sotto 40 mK e risoluzione 640×480 pixel garantiscono diagnosi dettagliate su componenti critici. |
| Emissività e condizioni ambientali | Configurare correttamente l’emissività e registrare le condizioni al contorno è necessario per validare ogni misura. |
| Applicazioni multi-settore | Industria, fotovoltaico, edilizia e agricoltura usano la termografia radiometrica per rilevare anomalie non visibili. |
| Integrazione droni e AI | L’abbinamento con UAV e intelligenza artificiale riduce i tempi di ispezione e aumenta la copertura delle aree analizzate. |
| Competenza certificata | La norma UNI EN ISO 18436-7 definisce i livelli di qualifica per operatori di termografia industriale. |
La termografia radiometrica vista da chi la usa sul campo
Lavoro con ispezioni termografiche da anni e posso dire con certezza che il problema più comune non è la qualità del sensore. È la fiducia cieca nel dato grezzo. Ho visto report consegnati a clienti con anomalie «critiche» che erano riflessi di una copertura metallica vicina. Ho visto il contrario: difetti reali ignorati perché il tecnico non conosceva la stratigrafia della parete ispezionata.
La termografia è uno strumento potente, ma richiede un operatore esperto per interpretare correttamente i dati, poiché ogni risultato è influenzato da molte variabili ambientali e materiali. Questo non è un limite della tecnologia. È una caratteristica che distingue un’ispezione professionale da una raccolta dati generica.
Il futuro che vedo è nell’integrazione sempre più stretta tra AI e termografia aerea. Non perché l’AI sostituisca il giudizio tecnico, ma perché filtra il rumore e porta all’attenzione dell’operatore solo le anomalie che meritano analisi approfondita. Il tecnico esperto resta insostituibile nella fase di diagnosi finale. Cambia il modo in cui arriva a quella diagnosi: più veloce, con più dati, su aree molto più estese.
Per i professionisti che stanno valutando di integrare la termografia radiometrica nei propri processi, il consiglio è di partire dalla definizione chiara dell’obiettivo diagnostico. Sapere cosa si cerca prima di volare determina la scelta del sensore, la quota operativa, la frequenza di acquisizione e il protocollo di analisi. Un rilievo termografico ben pianificato vale dieci volte uno eseguito senza un obiettivo definito.
— Carlo
Ispezioni radiometriche con droni: i servizi di Droinservice
Droinservice progetta e conduce ispezioni con sensori radiometrici integrati su piattaforme UAV per clienti in tutta Italia, operando nei settori dell’edilizia, dell’energia e dell’agricoltura dal 2014.
L’offerta comprende ispezioni termografiche su impianti fotovoltaici, controllo strutturale di edifici e infrastrutture, monitoraggio di impianti industriali e mappatura radiometrica agricola. Ogni missione produce dati elaborati e report tecnici certificati, integrabili con software CAD, GIS e BIM. Droinservice è tra le prime realtà autorizzate ENAC in Italia per operazioni specializzate con droni.
Scopri le ispezioni professionali con drone e le soluzioni di ispezione industriale con droni per il tuo settore. Per un preventivo tecnico, contatta il team direttamente tramite il sito.
Domande frequenti
Che cosa sono i sensori radiometrici?
I sensori radiometrici sono dispositivi che misurano la radiazione infrarossa emessa dagli oggetti e la convertono in dati numerici di temperatura. Ogni pixel dell’immagine prodotta contiene un valore termico analizzabile, non un semplice colore.
Come funziona la mappatura termica radiometrica con i droni?
Il drone sorvola l’area con un sensore termico calibrato, acquisendo immagini radiometriche georeferenziate. I dati vengono poi elaborati in software specializzati per produrre mappe termiche e report con le anomalie classificate per gravità.
Quali settori beneficiano di più delle ispezioni radiometriche?
Industria, energia rinnovabile, edilizia e agricoltura di precisione sono i settori con il maggiore impatto. La termografia non invasiva permette diagnosi senza interrompere le attività produttive o mettere a rischio gli operatori.
Qual è la differenza tra un sensore entry-level e uno professionale?
La risoluzione spaziale è il discriminante principale: un sensore base lavora a 96×96 pixel, uno professionale a 640×480 pixel. La differenza si traduce in capacità di rilevare anomalie più piccole e di operare a distanze maggiori mantenendo il dettaglio necessario alla diagnosi.
Serve una certificazione per eseguire ispezioni termografiche?
La norma UNI EN ISO 18436-7 definisce i livelli di qualifica per operatori di termografia industriale. Per ispezioni su impianti fotovoltaici, la norma IEC 62446-3 stabilisce i requisiti specifici del report. Affidarsi a operatori certificati garantisce la validità tecnica e legale dei risultati.
