TL;DR:

• I rilievi 3D richiedono un processo complesso che comprende pianificazione, acquisizione, post-elaborazione e georeferenziazione dei dati. La scelta della tecnologia più adatta dipende dal contesto e dall’uso finale, come BIM, topografia o monitoraggio strutturale. La corretta gestione delle nuvole di punti e l’uso di software specializzati sono fondamentali per risultati affidabili e applicazioni efficaci.

I rilievi 3D spiegati in modo chiaro rappresentano ancora oggi un argomento che genera confusione, persino tra professionisti con anni di esperienza sul campo. Non si tratta semplicemente di “scansionare un edificio” o “volare con un drone”: dietro ogni modello tridimensionale affidabile c’è un processo articolato che va dalla pianificazione dell’acquisizione alla georeferenziazione, fino alla post-elaborazione dei dati. Questa guida copre le tecnologie principali, le fasi operative, i formati di file e le applicazioni pratiche, con un focus specifico su ciò che è davvero utile sapere per lavorare o studiare nel settore.

Indice

• Punti chiave
• Rilievi 3D spiegati: tecnologie principali a confronto
• Dalla nuvola di punti al modello utilizzabile
• Applicazioni pratiche dei rilievi 3D
• Strumenti e risorse per professionisti e studenti
• Il punto di vista di chi lavora sul campo
• Come Droinservice supporta i tuoi rilievi 3D
• FAQ

Punti chiave

Rilievi 3D spiegati: tecnologie principali a confronto

Capire i rilievi 3D significa prima di tutto distinguere le tre grandi famiglie tecnologiche oggi disponibili: il laser scanner terrestre, la fotogrammetria digitale e i sistemi SLAM. Ognuna ha caratteristiche specifiche, e scegliere quella sbagliata per il contesto operativo può compromettere l’intero risultato.

Laser scanner: densità e precisione senza compromessi

Il laser scanner terrestre emette impulsi laser e misura il tempo di ritorno per calcolare le distanze con una risoluzione molto elevata. I sistemi professionali più avanzati coprono da 3 a 400 metri di distanza con un processo che include posizionamento dei target, acquisizione delle scansioni, rilievo fotografico e restituzione grafica. I modelli di fascia alta raggiungono accuratezze di 0,4 mm a 10 m con una frequenza di acquisizione fino a un milione di punti al secondo.

È la tecnologia preferita per rilievi architettonici complessi, patrimonio culturale e strutture industriali dove la densità della nuvola di punti è determinante. Richiede però stazionamento fisso e tempi di acquisizione più lunghi rispetto ad altre soluzioni.

Fotogrammetria: flessibilità e integrazione con i droni

La fotogrammetria 3D estrae geometria tridimensionale da serie di immagini sovrapposte, ricostruendo la forma degli oggetti tramite algoritmi di Structure from Motion (SfM). Abbinata ai droni UAV con sensori RTK, diventa uno strumento per rilievi topografici di aree estese con precisioni centimetriche. I rilievi con droni a Verona realizzati da Droinservice mostrano come fotogrammetria e modelli 3D si combinino per produrre ortofoto georeferenziate e mesh tridimensionali in tempi contenuti.

Il limite principale è la dipendenza dalla qualità della luce e dalla tessitura superficiale: superfici uniformi o riflettenti (metalli, superfici bagnate) producono nuvole di punti con lacune o rumore elevato.

Sistemi SLAM: acquisizione continua senza GPS

I sistemi SLAM (Simultaneous Localization and Mapping) rappresentano l’evoluzione più recente nel settore. Localizzano lo strumento in tempo reale mentre acquisiscono dati, senza necessità di stazionamento fisso o copertura GPS. L’adozione di tecnologie SLAM riduce i tempi di acquisizione fino al 70-80% rispetto ai metodi tradizionali, rendendoli ideali per ambienti interni complessi come gallerie, stabilimenti industriali o edifici storici con geometrie irregolari.

Consiglio Pro: Prima di scegliere la tecnologia, definisci l’uso finale del modello. Un rilievo per BIM architettonico richiede densità e precisione da laser scanner; un rilievo topografico di un’area agricola estesa si gestisce meglio con fotogrammetria UAV; un’ispezione interna rapida di un impianto industriale beneficia dei sistemi SLAM.

Dalla nuvola di punti al modello utilizzabile

La nuvola di punti è una rappresentazione discreta dello spazio: milioni di coordinate XYZ, spesso arricchite da informazioni di colore e intensità, che descrivono la superficie di un oggetto o di un ambiente. Ma una nuvola di punti grezza non è direttamente utilizzabile per progettazione o analisi. Richiede un processo di trasformazione che inizia con la pulizia del dato.

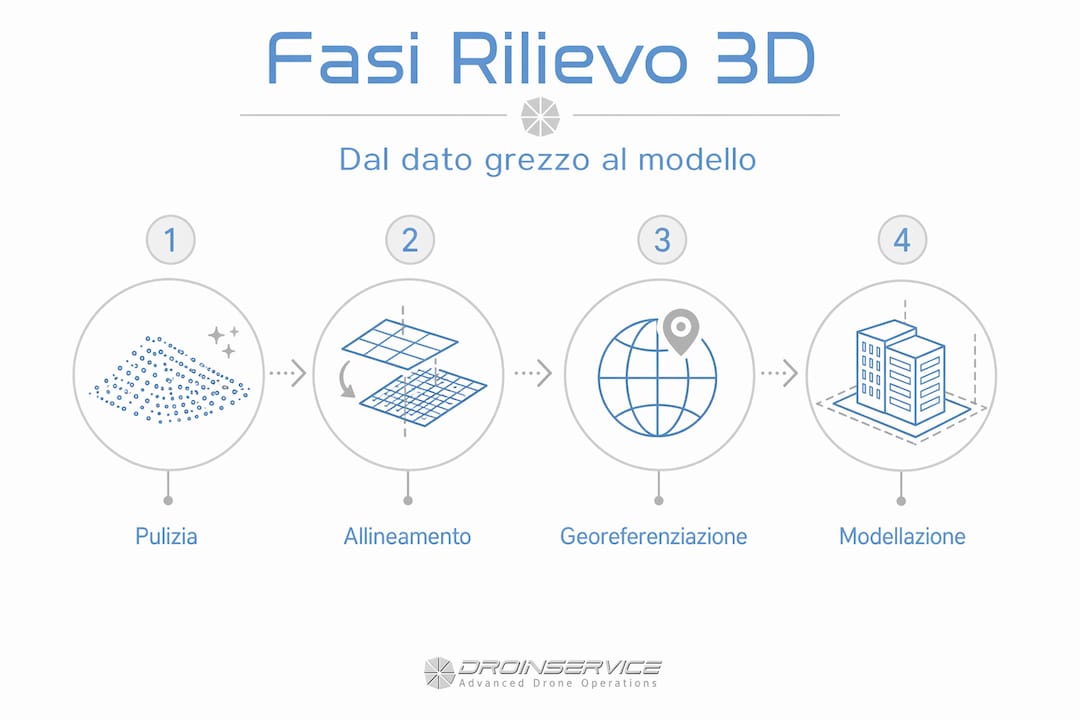

Pulizia, allineamento e georeferenziazione

La fase di pulizia elimina i punti spuri generati da vegetazione, persone in movimento o riflessioni anomale. L’allineamento (o registrazione) sovrappone le scansioni acquisite da stazioni diverse, usando target fisici o algoritmi ICP (Iterative Closest Point). La georeferenziazione affidabile richiede una poligonale topografica realizzata con stazione totale di precisione, che ancori il modello a un sistema di riferimento assoluto. Senza questo passaggio, il modello è metricamente corretto ma geograficamente inutile.

Queste tre fasi, insieme, possono occupare fino al 30-40% del tempo totale del progetto. Chi sottovaluta la post-elaborazione spesso si trova con dati acquisiti correttamente ma impossibili da consegnare nei tempi previsti.

Formati di file: E57, LAS e LAZ

La scelta del formato di file non è un dettaglio tecnico secondario. Il formato E57 è lo standard aperto più adottato in ambito architettonico perché conserva immagini panoramiche, dati di calibrazione e informazioni multi-sensore utili per la modellazione sofisticata. I formati LAS e LAZ sono invece lo standard per rilievi territoriali LiDAR: LAS conserva i dati in forma non compressa, LAZ è la versione compressa che riduce significativamente le dimensioni del file senza perdita di informazioni geometriche.

Per chi lavora con piattaforme GIS come QGIS o ArcGIS, i formati LAS/LAZ sono nativi e garantiscono interoperabilità immediata. Per flussi di lavoro BIM in Autodesk Revit o Bentley, E57 rimane la scelta preferita.

Integrazione con BIM e software CAD

Il passaggio dalla nuvola di punti al modello BIM avviene attraverso un processo di modellazione manuale o semi-automatica. Software come Autodesk ReCap, Leica Cyclone e Trimble RealWorks gestiscono la nuvola e la preparano per l’export verso ambienti CAD. L’integrazione con cloud e AI sta cambiando questo flusso: oggi è possibile navigare nuvole di punti massive su dispositivi mobili e lavorare in modo collaborativo su piattaforme cloud, superando i limiti hardware che fino a pochi anni fa costringevano a workstation da decine di migliaia di euro.

Consiglio Pro: Stima sempre il volume dei dati prima di iniziare un progetto. Una scansione laser ad alta densità di un edificio di medie dimensioni può produrre facilmente 50-100 GB di dati grezzi. Pianifica archiviazione, backup e tempi di elaborazione prima dell’acquisizione, non dopo.

Applicazioni pratiche dei rilievi 3D

I rilievi 3D non sono uno strumento settoriale. Trovano applicazione concreta in contesti molto diversi tra loro, e la comprensione di questi usi aiuta a valutare quale approccio metodologico sia più adatto a ciascun progetto.

Monitoraggio strutturale e ambientale

Nel monitoraggio strutturale, rilievi 3D periodici consentono di rilevare deformazioni, cedimenti e variazioni geometriche nel tempo con precisione millimetrica. Un ponte, una diga o una galleria possono essere confrontati tra rilievi effettuati a distanza di mesi per identificare variazioni anche minime. Droinservice utilizza questa metodologia con rilievi architettonici integrati tra droni e laser scanner per supportare la direzione lavori e i professionisti tecnici nella gestione di edifici complessi.

In ambito ambientale, i rilievi aerofotogrammetrici consentono il monitoraggio di versanti franosi, cave, discariche e aree soggette a erosione. La capacità di coprire ettari di territorio in tempi ridotti, con dati georiferiti e comparabili nel tempo, rende questa tecnologia preferibile a qualsiasi metodo tradizionale per aggiornamenti periodici.

Pianificazione architettonica e ingegneristica

• I modelli 3D da rilievo sostituiscono i tradizionali rilievi manuali con flessione metrica, eliminando errori di misurazione e riducendo i ritorni in cantiere.
• Le ortofoto ad alta risoluzione prodotte da fotogrammetria UAV alimentano direttamente i sistemi GIS per pianificazione urbanistica e catastale.
• I digital twin, repliche digitali aggiornabili di edifici o infrastrutture, si costruiscono a partire da nuvole di punti e modelli BIM derivati da rilievi 3D.
• Nel settore delle energie rinnovabili, l’analisi termografica abbinata al rilievo 3D permette di localizzare anomalie su impianti fotovoltaici con una precisione che nessuna ispezione manuale può eguagliare.
• I rilievi integrati con intelligenza artificiale consentono l’identificazione automatica di difetti, crepe o variazioni strutturali con algoritmi di analisi delle immagini.

In ambito medico e ingegneristico, i modelli 3D permettono simulazioni e pianificazioni di interventi complessi con un livello di realismo impossibile con metodi convenzionali. La logica di fondo è la stessa: più il modello è preciso, migliori sono le decisioni che si basano su di esso.

Strumenti e risorse per professionisti e studenti

Chi si avvicina ai rilievi 3D oggi dispone di un ecosistema di strumenti molto più accessibile rispetto a dieci anni fa. Il costo dell’hardware è sceso, il software è diventato più intuitivo e le piattaforme cloud hanno eliminato molte barriere tecniche.

Sul versante hardware, i droni con sensori LiDAR integrati e sistemi RTK rappresentano la scelta più versatile per chi opera sul campo. Per rilievi di interni, i sistemi SLAM portatili garantiscono acquisizioni rapide anche in assenza di segnale GPS. La qualità del modello finale dipende più dalla pianificazione e dalla qualità dei sensori che dallo strumento utilizzato: un errore comune è sopravvalutare il dispositivo rispetto alla metodologia.

Sul versante software, alcune soluzioni da conoscere:

• Autodesk ReCap Pro per gestione e pulizia delle nuvole di punti, con integrazione nativa in Revit.
• Agisoft Metashape per la fotogrammetria, dalla generazione della nuvola di punti alla mesh e all’ortofoto.
• CloudCompare (open source) per analisi avanzata, confronto tra nuvole e calcolo di volumi.
• QGIS per l’integrazione con dati territoriali in formato LAS/LAZ.
• Leica Cyclone per la gestione professionale di scansioni da laser scanner ad alta densità.

Per chi studia o si aggiorna, i tutorial ufficiali di questi software rappresentano il punto di partenza più solido. La piattaforma droinservice.eu offre contenuti tecnici basati sull’intelligenza artificiale applicata ai servizi UAV, utile per approfondire l’integrazione tra rilievo e analisi automatizzata. Droinservice opera su scala nazionale e collabora con studi tecnici, imprese e enti pubblici che vogliono integrare rilievi 3D con droni nei propri processi di progettazione e controllo.

Il punto di vista di chi lavora sul campo

Dopo anni di attività operativa nel settore dei rilievi con tecnologie UAV e laser scanner, ho maturato una convinzione abbastanza ferma su dove si concentrano i veri errori: non nell’acquisizione, ma nella pianificazione che la precede.

Ho visto progetti tecnicamente impeccabili dal punto di vista strumentale fallire per un motivo banale: il modello finale non era compatibile con il software del cliente, oppure la georeferenziazione era stata eseguita senza una poligonale topografica di riferimento affidabile. La precisione dell’acquisizione è la base imprescindibile, ma da sola non basta.

Il secondo errore più frequente che osservo riguarda la sottostima dei tempi di post-elaborazione. Un professionista esperto sa che acquisire i dati è spesso la parte più rapida del lavoro. Quello che richiede tempo, competenza e attenzione è trasformare quella nuvola di punti in un modello coerente, pulito e utilizzabile. Chi promette consegne rapide senza aver valutato correttamente questa fase spesso consegna prodotti incompleti o inaffidabili.

Il mio consiglio concreto per chi si avvicina al settore è questo: investi prima nelle competenze di post-elaborazione che nell’hardware. Un buon operatore con un drone di fascia media e solide competenze di Metashape o ReCap produce risultati migliori di chi ha l’attrezzatura più costosa ma non sa gestire i dati che produce.

— Carlo

Come Droinservice supporta i tuoi rilievi 3D

Droinservice è tra le prime realtà autorizzate ENAC in Italia per operazioni specializzate con droni, attiva dal 2014 su scala nazionale. I servizi di rilievo comprendono fotogrammetria aerea, acquisizione LiDAR, generazione di ortofoto georeferenziate, modelli 3D e nuvole di punti integrate con ambienti CAD, GIS e BIM.

L’offerta va oltre la semplice raccolta dati aerea. Droinservice elabora, interpreta e consegna dati tecnici pronti per il processo decisionale, supportando studi di ingegneria, architettura, imprese di costruzione ed enti pubblici in progetti complessi. I servizi professionali con droni coprono rilievi topografici, monitoraggio strutturale, ispezioni termografiche e monitoraggio cantieri con rilievi periodici.

👉 Contatta Droinservice per un preventivo su misura o per discutere le esigenze specifiche del tuo progetto di rilievo 3D. I tecnici sono disponibili per una consulenza preliminare gratuita.

FAQ

Cos’è un rilievo 3D e come funziona?

Un rilievo 3D è il processo di acquisizione di dati geometrici tridimensionali di un oggetto o ambiente, tramite tecnologie come laser scanner, fotogrammetria o sistemi SLAM. Il risultato è una nuvola di punti che, dopo elaborazione, diventa un modello utilizzabile per progettazione, analisi o documentazione.

Qual è la differenza tra fotogrammetria e laser scanner?

La fotogrammetria ricostruisce la geometria 3D da immagini sovrapposte ed è ideale per aree estese con drone; il laser scanner misura distanze tramite impulsi laser e garantisce maggiore densità e precisione su strutture complesse. La scelta dipende dal tipo di oggetto, dall’ambiente e dall’accuratezza richiesta.

Quanto tempo richiede la post-elaborazione di una nuvola di punti?

La pulizia, l’allineamento e la georeferenziazione dei dati possono richiedere fino al 30-40% del tempo totale di un progetto. Per rilievi di edifici di medie dimensioni, si parla di giornate di lavoro che variano in base alla complessità della scena e alla densità dei dati acquisiti.

I rilievi 3D con drone sono precisi quanto quelli con laser scanner?

Con sistemi RTK e punti di appoggio a terra, la fotogrammetria UAV raggiunge precisioni centimetriche in topografia. Per dettagli architettonici millimetrici, il laser scanner terrestre rimane superiore. Molti progetti professionali combinano entrambe le tecnologie per sfruttare i vantaggi di ciascuna.

Quali software si usano per gestire le nuvole di punti?

I software più diffusi sono Autodesk ReCap Pro, Agisoft Metashape, Leica Cyclone e CloudCompare. Per l’integrazione BIM si utilizzano Autodesk Revit con plugin dedicati; per analisi territoriale, QGIS con supporto nativo ai formati LAS e LAZ.
