In breve:

• Un rilievo termografico con drone consente di analizzare rapidamente grandi superfici come impianti fotovoltaici e edifici, grazie a immagini radiometriche georeferenziate. La corretta scelta del sensore, il rispetto delle condizioni ambientali e la validazione da parte di un termografo certificato sono fondamentali per dati affidabili. Droinservice offre servizi professionali certificati conformi allo standard IEC TS 62446-3, con report e analisi di anomalie tramite droni radiometrici.

Un rilevamento termografico con drone è l’acquisizione radiometrica aerea che misura le differenze di temperatura superficiale su impianti, edifici e infrastrutture, restituendo dati georeferenziati utilizzabili per diagnosi tecniche e report conformi allo standard IEC TS 62446-3. Conviene sceglierlo quando servono copertura completa, rapidità d’ispezione e tracciabilità metrologica: un impianto da 500 kWp richiede 45–90 minuti di volo contro le 8–10 ore di un’ispezione manuale.

TL;DR: quando preferire la termografia da drone

• Copertura rapida di grandi superfici (fotovoltaico, involucro edilizio, linee elettriche)
• Necessità di immagini radiometriche con temperatura assoluta e delta termico
• Report georeferenziati conformi a IEC TS 62446-3, con firma di termografo II livello ISO 9712
• Ispezioni su strutture inaccessibili o a rischio, senza interrompere l’attività
• Obbligo normativo: la nota DCPREV 14030 dei Vigili del Fuoco richiede ispezioni biennali per impianti fotovoltaici su attività soggette a DPR 151/2011

Indice

• Quali parametri fisici determinano l’accuratezza di un rilievo termografico?
• Come scegliere il sensore termico giusto per il proprio drone?
• Come si pianifica una missione termografica affidabile?
• Quali deliverable tecnici deve includere un report termografico professionale?
• Dove si applica la termografia aerea con drone in Central Europe?
• Quali errori compromettono un rilievo termografico e come evitarli?
• Quanto costa e quanto tempo richiede un rilievo termografico professionale?
• Quali regole normative si applicano alle operazioni in Italia e in Europa?
• Punti chiave
• Termografia da drone: quello che i capitolati non dicono
• Droinservice per i tuoi rilievi termografici: richiedi un preventivo tecnico
• Fonti utili e risorse tecniche
• Domande frequenti

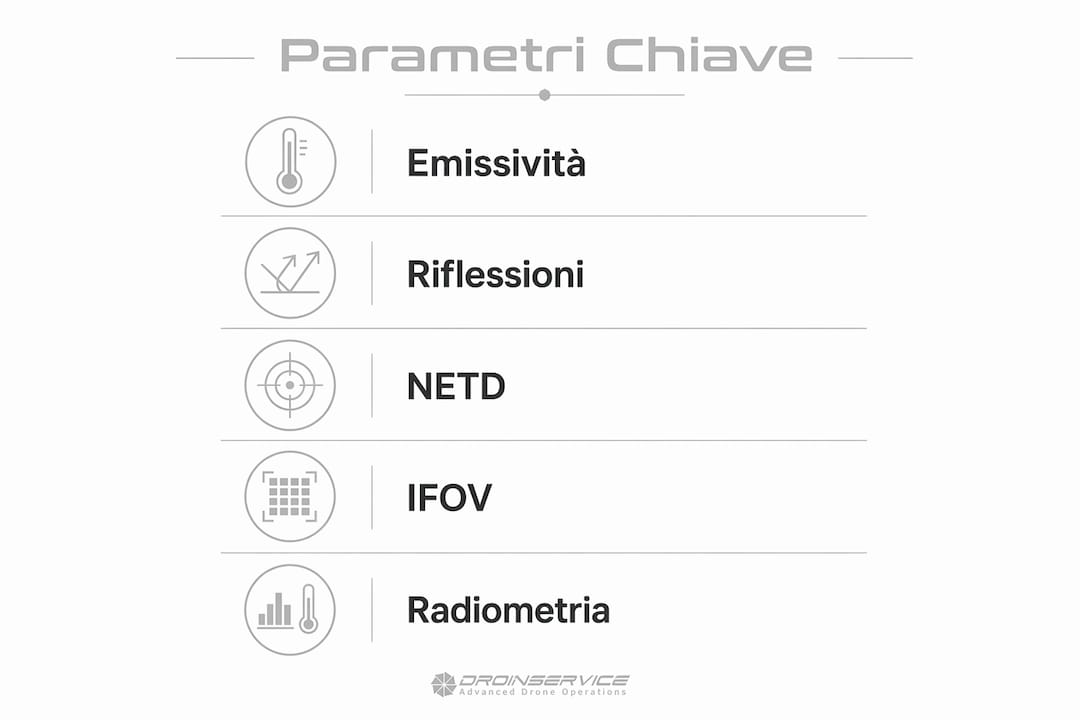

Quali parametri fisici determinano l’accuratezza di un rilievo termografico?

Emissività, riflessioni, NETD e IFOV non sono dettagli tecnici secondari: determinano se un’anomalia viene rilevata o ignorata.

Emissività è il rapporto tra la radiazione emessa da una superficie e quella di un corpo nero ideale alla stessa temperatura. Superfici metalliche non verniciate hanno emissività bassa (0,1–0,3), i moduli fotovoltaici valori intorno a 0,85–0,95. Impostare un valore errato nel sensore introduce errori sistematici di temperatura assoluta; per questo la correzione va effettuata in sito o in post-elaborazione con il valore misurato o tabulato per il materiale specifico.

Le riflessioni solari sono la fonte d’errore più frequente nelle ispezioni aeree. Una superficie riflettente restituisce la temperatura apparente del cielo o del sole, non quella reale del componente. Riconoscerle nelle immagini è possibile: il pattern è geometricamente regolare, simmetrico rispetto all’angolo di incidenza solare, e scompare ruotando leggermente la traiettoria di volo.

NETD (sensibilità termica) e IFOV (campo visivo istantaneo, che determina la risoluzione spaziale) sono i due parametri da richiedere esplicitamente in qualsiasi capitolato. Lo standard IEC TS 62446-3 fissa risoluzione minima 320×280 pixel e NETD ≤ 0,1 K come riferimento per l’accuratezza diagnostica su impianti fotovoltaici.

Le immagini radiometriche contengono la temperatura assoluta per ogni pixel e sono indispensabili per calcolare il delta termico, classificare le anomalie per gravità e produrre report verificabili. Un’immagine non radiometrica mostra solo contrasto visivo: non è utilizzabile per diagnosi tecniche né per conformità normativa.

Un consiglio: richiedere sempre file TIFF radiometrici con metadati incorporati (emissività, temperatura riflessa, distanza) e non solo JPEG termici: solo i TIFF consentono la rielaborazione dei dati in post-processing senza perdita di informazione.

Come scegliere il sensore termico giusto per il proprio drone?

Tre criteri guidano la scelta: risoluzione spaziale/IFOV, NETD e uscita radiometrica. Tutto il resto, peso incluso, è conseguenza di questi.

Workswell, produttore europeo con sede a Praga, e Optris, azienda tedesca specializzata in termometria a infrarossi, rappresentano due riferimenti di mercato consolidati per sensori integrabili su piattaforme UAV professionali. Entrambi offrono uscita radiometrica nativa e formati compatibili con i principali software di elaborazione.

Per la georeferenziazione delle anomalie, il sistema RTK/PPK è indispensabile: senza di esso la posizione delle hot-spot nel report ha un’incertezza metrica che rende difficile il ritrovamento fisico in campo. Il blackbody di riferimento serve solo quando la tracciabilità metrologica assoluta è richiesta dal capitolato o dalla normativa.

Un consiglio: verificare che il sensore scelto esporti i metadati di calibrazione (data ultima taratura, numero di serie, certificato) insieme ai file radiometrici: è il requisito minimo per una validazione firmata da termografo certificato.

Come si pianifica una missione termografica affidabile?

Le condizioni ambientali e i parametri di volo determinano la leggibilità delle anomalie tanto quanto la qualità del sensore.

1. Irraggiamento solare: minimo 600 W/m² con cielo sereno. Sotto questa soglia il contrasto termico tra moduli sani e difettosi è insufficiente per una diagnosi affidabile.
2. Finestra temporale: ore centrali del giorno, quando l’irraggiamento è stabile e il gradiente termico è massimo.
3. Altitudine di volo: 10–30 m per impianti fotovoltaici, calibrata in funzione dell’IFOV del sensore per rispettare la risoluzione minima richiesta da IEC TS 62446-3.
4. Overlap: almeno 80% frontale e 60% laterale per la generazione di un ortomosaico termico radiometrico coerente.
5. Velocità di sorvolo: adeguata alla frequenza di acquisizione del sensore per evitare sfocatura e lacune nella copertura.

Checklist preflight operativa:

• Verifica e impostazione del valore di emissività corretto per il materiale ispezionato
• Controllo della calibrazione del sensore e data dell’ultima taratura
• Configurazione dei parametri radiometrici (temperatura riflessa, umidità relativa, distanza)
• Attivazione RTK/PPK e verifica della correzione differenziale
• Controllo batterie drone e sensore, verifica piano di volo su mappa aggiornata
• Registrazione dei parametri ambientali al momento del decollo (irradianza, temperatura aria, velocità vento)

Quali deliverable tecnici deve includere un report termografico professionale?

Un report professionale deve contenere mappa georeferenziata delle anomalie, immagini termiche con temperatura assoluta e delta termico, classificazione per gravità e raccomandazioni tecniche, più stima dell’impatto produttivo in kWh/anno se richiesta.

Il processing include lo stitching radiometrico per generare l’ortomosaico, la correzione dell’irraggiamento a condizioni standard (1.000 W/m²) per rendere i dati comparabili tra sessioni diverse, e la validazione incrociata con il canale visibile per distinguere anomalie reali da artefatti. L’analisi con intelligenza artificiale per il censimento automatico dei moduli e la classificazione delle anomalie è un’opzione che riduce significativamente i tempi di post-elaborazione su impianti di grande taglia.

Dove si applica la termografia aerea con drone in Central Europe?

• Impianti fotovoltaici: individuazione di celle in bypass, diodi difettosi, stringing errati e hot-spot. Frequenza consigliata: annuale o biennale secondo normativa locale; obbligatoria per impianti su attività soggette a DPR 151/2011. Deliverable: ortomosaico termico + CSV anomalie + report firmato.
• Involucro edilizio e diagnostica edifici: dispersioni termiche, ponti termici, infiltrazioni d’acqua in coperture piane. Ispezione ideale in condizioni invernali con gradiente interno/esterno ≥ 10 °C. Deliverable: mappa termica georeferenziata + report con delta T per zona.
• Linee elettriche e cabine di trasformazione: giunti surriscaldati, isolatori difettosi, sbilanciamenti di carico. Frequenza: annuale o dopo eventi atmosferici severi.
• Ispezioni industriali: forni, refrattari, tubazioni, serbatoi. La termografia individua perdite di calore e zone di degrado senza fermare la produzione.
• Agricoltura di precisione: stress idrico, variabilità di vigore vegetativo, aree con problemi di drenaggio. Integrazione con rilievi multispettrali per correlazione NDVI/temperatura.

Un consiglio: per le ispezioni su involucro edilizio, combinare il rilievo aereo con verifiche ravvicinate tramite termocamera palmare sulle zone anomale: la panoramica da drone individua le aree critiche, la verifica a terra ne conferma la natura e l’entità.

Quali errori compromettono un rilievo termografico e come evitarli?

La termografia non individua difetti non dissipativi: microfessure, delaminazioni senza dissipazione termica e guasti intermittenti rimangono invisibili. La termografia è complementare al monitoraggio elettrico continuo, non sostitutiva.

Fonti d’errore principali e contromisure:

• Riflessioni speculari: volare con angolo di ripresa ≥ 5° rispetto alla normale della superficie; confrontare con immagine visibile per escludere pattern geometrici regolari
• Emissività errata: misurare o verificare il valore tabulato per ogni materiale; documentarlo nei metadati
• Irraggiamento variabile: acquisire solo con cielo stabile; registrare irradianza ogni 15 minuti durante la missione
• Georeferenziazione imprecisa: usare RTK/PPK con punti di controllo a terra verificati
• Angolo di ripresa non ottimale: mantenere nadir o angolo obliquo controllato; evitare acquisizioni con sole basso all’orizzonte

Le procedure di QA includono la calibrazione periodica del sensore con certificato tracciabile, la validazione dei dati da parte di un termografo certificato II livello ISO 9712 e la firma del report finale.

Quanto costa e quanto tempo richiede un rilievo termografico professionale?

I principali fattori di costo sono: dimensione dell’impianto, accessibilità del sito, necessità di output radiometrico certificato, richiesta di validazione da termografo II livello e tempi di consegna.

Elementi che aumentano il costo:

• Analisi modulo per modulo con classificazione individuale delle anomalie
• Stima dell’impatto produttivo in kWh/anno
• Obbligo di termografo II livello con firma e timbro
• Blackbody per tracciabilità metrologica assoluta
• Richieste normative speciali (es. conformità a capitolati assicurativi o bancari)

Checklist per una richiesta di offerta comparabile: estensione impianto (kWp o m²), obiettivo dell’ispezione, formato output richiesto (TIFF radiometrico, ortomosaico, CSV), necessità di validazione certificata, frequenza prevista, vincoli di accesso e finestre temporali disponibili.

Quali regole normative si applicano alle operazioni in Italia e in Europa?

Le operazioni devono rispettare il Regolamento (UE) 2019/947 e, in Italia, il Regolamento ENAC UAS-IT, che definisce obblighi di registrazione sul portale D-Flight, analisi del rischio (SAIL) e permessi per operazioni in categoria specifica.

Requisiti operativi minimi:

• Registrazione operatore su D-Flight e apposizione del codice QR sul drone
• Valutazione del rischio SAIL per operazioni in categoria specifica
• Permesso di volo ENAC per operazioni con SAIL ≥ V
• Assicurazione RC per danni a terzi
• Rispetto delle limitazioni in aree sensibili (aeroporti, zone urbane dense, infrastrutture critiche)

Privacy e protezione dati:

1. Ridurre al minimo l’acquisizione di dati personali identificabili (persone, targhe)
2. Applicare politiche di conservazione definite per i dataset radiometrici
3. Cifrare i dataset durante il trasferimento e l’archiviazione
4. Gestire gli accessi al dataset con autenticazione e log degli accessi

Punti chiave

Un rilievo termografico con drone produce dati diagnostici affidabili solo quando sensore, parametri di volo, condizioni ambientali e processo di validazione sono correttamente integrati fin dalla fase di progettazione della missione.

Termografia da drone: quello che i capitolati non dicono

La maggior parte dei capitolati tecnici per ispezioni termografiche si concentra sulla risoluzione del sensore e dimentica il parametro che conta davvero in campo: la coerenza tra le condizioni di acquisizione e quelle di riferimento. Un ortomosaico termico acquisito con irraggiamento variabile o vento sostenuto non è comparabile con quello dell’anno precedente, anche se i sensori sono identici. La ripetibilità delle misure richiede la registrazione sistematica dei parametri ambientali e la normalizzazione a condizioni standard, non solo un buon sensore.

Un secondo punto sottovalutato riguarda la validazione. Molti operatori consegnano file TIFF radiometrici senza che nessun termografo certificato abbia verificato la coerenza dei dati con le condizioni di acquisizione. Un report firmato da un termografo II livello ISO 9712 non è solo un requisito normativo: è la garanzia che qualcuno con competenza specifica ha controllato che le anomalie identificate siano reali e classificate correttamente. Per impianti soggetti a controllo antincendio, questa firma non è negoziabile.

Droinservice per i tuoi rilievi termografici: richiedi un preventivo tecnico

Droinservice esegue ispezioni termografiche su impianti fotovoltaici e infrastrutture con sensori radiometrici, sistema RTK per georeferenziazione precisa e report conformi a IEC TS 62446-3, validati e firmati da termografi certificati II livello ISO 9712. Attiva dal 2014 e tra le prime realtà autorizzate ENAC in Italia, l’azienda gestisce l’intero workflow: dalla pianificazione della missione al processing radiometrico, fino alla consegna di ortomosaici termici, CSV georeferenziati e report tecnici pronti per uso normativo e manutentivo.

Per impianti che richiedono elaborazione avanzata e censimento automatico delle anomalie, Droinservice integra workflow con intelligenza artificiale tramite droinservice.eu, la piattaforma AI del gruppo, e si avvale delle competenze di Droincam.it per la gestione dei dataset e la restituzione dei dati tecnici.

Per richiedere un preventivo, invia una descrizione del progetto con: estensione impianto (kWp o m²), obiettivo dell’ispezione, formato output richiesto, necessità di validazione certificata e vincoli di accesso. Contatta Droinservice tramite la pagina servizi professionali o scrivi direttamente a droinservice.it/contattaci.

Fonti utili e risorse tecniche

• Regolamento (UE) 2019/947: testo ufficiale sulle categorie operative UAS, autorizzazioni e analisi del rischio SAIL. Riferimento normativo europeo per qualsiasi operazione con drone.
• Regolamento ENAC UAS-IT: recepimento nazionale del regolamento UE con obblighi specifici per operatori italiani, registrazione D-Flight e permessi di volo.
• IEC TS 62446-3: standard tecnico per ispezioni termografiche su impianti fotovoltaici; definisce risoluzione minima, NETD, contenuto del report e requisiti di georeferenziazione.
• Nota DCPREV 14030 VVF / Quadricottero News: analisi dell’obbligo biennale di ispezione termografica per impianti fotovoltaici su attività soggette a DPR 151/2011.
• Gruppo Inveco: ispezione termografica con drone: guida operativa con parametri pratici di missione, condizioni ambientali e struttura del report professionale.

Domande frequenti

Cos’è un rilevamento termografico con drone?

È l’acquisizione aerea di immagini radiometriche che misurano la temperatura superficiale di impianti, edifici o infrastrutture, restituendo dati georeferenziati per diagnosi tecniche e report conformi agli standard di settore.

Quale risoluzione minima deve avere il sensore termico?

Secondo IEC TS 62446-3, il sensore termico deve avere una risoluzione minima di 320×280 pixel e una sensibilità NETD ≤ 0,1 K per assicurare l’accuratezza diagnostica sugli impianti fotovoltaici.

Con quale frequenza vanno eseguite le ispezioni termografiche su impianti fotovoltaici?

Per impianti su attività soggette a controllo antincendio (DPR 151/2011), la nota DCPREV 14030 dei Vigili del Fuoco richiede ispezioni termografiche periodiche con report conformi a IEC TS 62446-3 e firma di termografo certificato.

Quali condizioni meteorologiche sono necessarie per un rilievo affidabile?

Irraggiamento solare superiore a 600 W/m², cielo sereno e vento basso nelle ore centrali del giorno. Condizioni di irraggiamento variabile o copertura nuvolosa rendono i dati non comparabili e diagnosticamente inaffidabili.

Droinservice produce report conformi a IEC TS 62446-3?

Sì: Droinservice esegue rilievi termografici con sensori radiometrici, georeferenziazione RTK e validazione da termografi certificati II livello ISO 9712, consegnando report firmati conformi allo standard IEC TS 62446-3.
