Ispezione di linee elettriche con droni: guida tecnica

L’ispezione di linee elettriche con droni è oggi la soluzione più efficace per ridurre i rischi operativi, abbattere i costi rispetto ai metodi tradizionali e ottenere dati tecnici integrabili direttamente nei workflow ingegneristici. La raccomandazione pratica è diretta: per ispezioni mirate, ricognizioni post-evento, termografia predittiva e monitoraggio periodico di tralicci e conduttori, un sistema UAV certificato è la scelta corretta, a condizione che l’area e il tipo di volo siano conformi al Regolamento di Esecuzione (UE) 2019/947 e alle linee guida ENAC. Il primo passo operativo è richiedere a un operatore certificato, come Droinservice, un sopralluogo tecnico e una valutazione VLOS/BVLOS specifica per il tracciato da ispezionare. Le utility di riferimento in Europa, tra cui Terna, Swissgrid ed E-Distribuzione, hanno già adottato questo approccio su scala operativa.

Punti chiave

L’ispezione di linee elettriche con droni produce dati tecnici integrabili in CAD/GIS/BIM e riduce i rischi operativi rispetto ai metodi tradizionali, a condizione di operare con sensori adeguati e autorizzazioni conformi al Regolamento (UE) 2019/947.

Indice

• Quali sono i vantaggi concreti rispetto ai metodi tradizionali?
• Quali sensori usare e cosa rilevano sulle linee elettriche?
• Come si struttura una missione di ispezione su tralicci?
• Quali normative si applicano in Europa centrale e come ottenere le autorizzazioni?
• Come funziona il workflow operativo e quali dati vengono consegnati?
• Quali rischi operativi si incontrano vicino a linee in tensione?
• Quanto costa un’ispezione di linee elettriche con drone?
• Cosa dimostrano i casi pratici delle utility europee?
• L’evoluzione che nessuno sta ancora pianificando davvero
• Droinservice per ispezioni di linee elettriche: cosa include il servizio
• Fonti
• Domande frequenti

Quali sono i vantaggi concreti rispetto ai metodi tradizionali?

I droni per ispezioni di linee elettriche eliminano la necessità di lavori in quota su tralicci sotto tensione, riducendo drasticamente l’esposizione dei tecnici ai rischi di caduta e folgorazione. Su tracciati difficilmente accessibili, come attraversamenti fluviali, zone montane o aree boschive, un sistema UAV raggiunge il punto di ispezione in minuti, mentre una squadra a terra richiederebbe ore o giorni.

Sul piano dei dati, la qualità degli output è superiore a quella ottenibile con ispezioni visive tradizionali: ortofoto ad alta risoluzione, termogrammi radiometrici e nuvole di punti LiDAR consentono analisi quantitative che un operatore a terra non può produrre. L’integrazione di sensori avanzati, come termocamere radiometriche, LiDAR e telecamere ad alta risoluzione, permette di passare da una manutenzione reattiva a una predittiva, prolungando la vita degli asset e riducendo le interruzioni di servizio non pianificate.

Vantaggi principali:

• Sicurezza: nessun operatore in quota su conduttori in tensione
• Efficienza: copertura di chilometri di tracciato in una singola sessione
• Qualità dati: termografia radiometrica, fotogrammetria sub-centimetrica, LiDAR 3D
• Sostenibilità: emissioni significativamente inferiori rispetto all’elicottero per ispezioni di routine
• Frequenza: possibilità di campagne periodiche a costi contenuti

Limitazioni da considerare:

• Normativa VLOS: in molti scenari il volo a vista limita la copertura per singola postazione
• Interferenze elettromagnetiche: i campi EM generati dai conduttori ad alta tensione possono disturbare i sistemi di navigazione
• Condizioni meteo: vento, pioggia e nebbia riducono o annullano l’operatività
• Autonomia: le batterie limitano la durata della missione, richiedendo pianificazione accurata delle soste
• Payload e peso: sensori LiDAR pesanti riducono il tempo di volo disponibile

Un consiglio: non valutare l’integrazione drone come sostituzione totale dell’elicottero. Terna utilizza elicotteri e droni in modo complementare per ispezioni visive, termiche e LiDAR: per tratti lineari lunghi e accessibili, il drone è più efficiente; per campagne su reti nazionali estese, il modello ibrido rimane la scelta più razionale.

Quali sensori usare e cosa rilevano sulle linee elettriche?

La scelta del payload determina il tipo di anomalia rilevabile e la qualità del dato prodotto. Non esiste un sensore universale: ogni missione richiede una combinazione specifica in funzione dell’obiettivo diagnostico.

Il DJI Matrice 300 RTK abbinato al payload Zenmuse H20T rappresenta una delle configurazioni operative più diffuse in Europa per questo tipo di missione: integra telemetria laser, zoom ottico, termocamera e trasmissione dati in tempo reale, con resistenza alle intemperie certificata IP45 e batterie sostituibili a caldo che consentono sessioni prolungate senza atterraggio completo.

Per la fotogrammetria di dettaglio su isolatori e connettori, un GSD (Ground Sampling Distance) inferiore a 5 mm/px è il riferimento minimo per rilevare cricche e depositi. La termografia radiometrica richiede invece calibrazione con corpo nero di riferimento e acquisizione nelle ore di massimo differenziale termico. La sincronizzazione tra scansione LiDAR e acquisizione fotografica è indispensabile per produrre un digital twin coerente del tracciato.

Come si struttura una missione di ispezione su tralicci?

Le tipologie di missione si differenziano per obiettivo e geometria di volo. Le principali sono quattro.

Ispezione lineare lungo tracciato: il drone percorre il corridoio della linea a quota costante rispetto ai conduttori, acquisendo immagini nadirali e oblique. Una missione su 3 km di tracciato con 3 sostegni richiede tipicamente alcune decine di minuti di volo effettivo, esclusi i tempi di setup e cambio batteria.

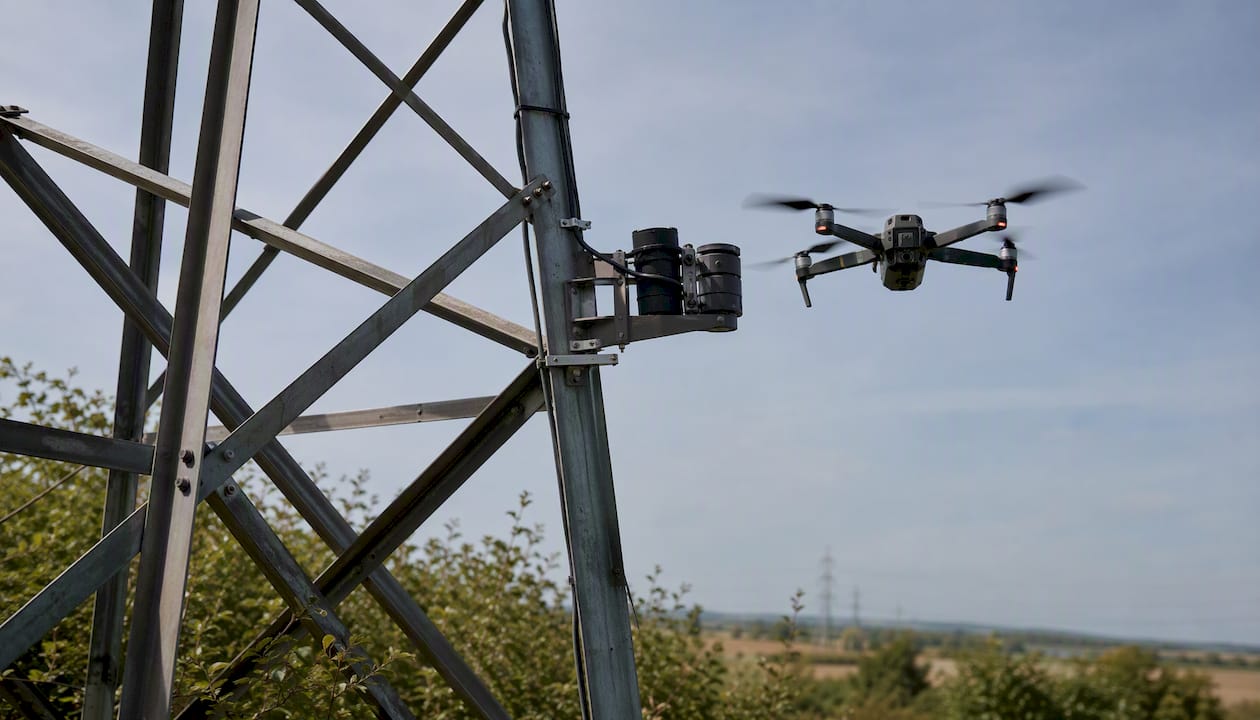

Manovra a campana intorno al sostegno: il drone orbita attorno al traliccio a distanza e quota variabili, acquisendo immagini da più angolazioni per la ricostruzione fotogrammetrica completa della struttura. Questa geometria è quella che produce i migliori risultati per la modellazione 3D dei componenti.

Ricognizione post-evento: dopo eventi atmosferici estremi (vento, neve, fulmini), il drone verifica rapidamente lo stato dei conduttori e dei sostegni senza necessità di accesso fisico all’area. I test BVLOS condotti da Terna hanno dimostrato che ispezioni su tratti di 4 km con LiDAR integrato sono realizzabili con efficienza superiore rispetto ai metodi convenzionali.

Ispezione di sottostazioni: volo perimetrale e zenitale su cabine primarie e secondarie per rilevamento termico di apparecchiature in tensione, senza interruzione del servizio.

Checklist preflight essenziale: verifica NOTAM e spazi aerei, controllo meteo (vento < 10 m/s, visibilità > 5 km), notifica all’utility gestore della linea, configurazione fail-safe e RTH, test comunicazioni e telemetria, calibrazione sensori.

Quali normative si applicano in Europa centrale e come ottenere le autorizzazioni?

Il quadro normativo per l’ispezione di infrastrutture con droni in Europa è definito dal Regolamento di Esecuzione (UE) 2019/947, che classifica le operazioni in categorie aperta, specifica e certificata.

Passi concreti per ottenere l’autorizzazione:

• Classificare l’operazione: VLOS o BVLOS, area popolata o non popolata, classe UAS richiesta
• Redigere il manuale delle operazioni (Operations Manual) conforme ai requisiti EASA
• Completare la valutazione SORA o identificare il PdRA applicabile (es. PdRA01 per BVLOS in aree non popolate)
• Ottenere la certificazione del pilota remoto: attestato A2 o superiore per operazioni specifiche
• Registrare l’operatore UAS sul portale ENAC e ottenere il numero UAS-IT
• Presentare la domanda di autorizzazione all’autorità nazionale competente (ENAC in Italia) con allegati tecnici: analisi del rischio, misure di mitigazione, piano di emergenza
• Coordinare con il gestore della linea (utility) per le procedure di sicurezza specifiche dell’asset

E-Distribuzione ha percorso questo iter ottenendo autorizzazioni non geografiche PdRA01 per voli BVLOS in aree non popolate, con operatività fino a 2 km dal punto di decollo. Le linee guida ENAC rilevanti includono il Regolamento UAS-IT, LG-2020/001-NAV e LG-2023-006 per gli spazi U-Space.

Un consiglio: per operazioni BVLOS su reti nazionali, coinvolgere un consulente normativo specializzato fin dalla fase di progettazione della missione. Allegare alla domanda di autorizzazione un report tecnico completo di analisi del rischio e misure di mitigazione riduce significativamente i tempi di istruttoria.

Come funziona il workflow operativo e quali dati vengono consegnati?

Il flusso operativo di un’ispezione professionale si articola in cinque fasi distinte, ognuna con output verificabili.

Fase 1: sopralluogo e pianificazione. Analisi del tracciato su cartografia, identificazione dei punti di decollo, verifica degli spazi aerei, pianificazione del flight plan con software dedicato (es. DJI FlightHub, Mission Planner) e notifica alle autorità competenti.

Fase 2: acquisizione georeferenziata. Volo con acquisizione sincronizzata di immagini RGB, termiche e/o LiDAR. Ogni frame è georeferenziato tramite GNSS/RTK con offset < 3 cm. I dati vengono registrati su storage ridondante a bordo.

Fase 3: backup e controllo qualità. Verifica dell’integrità dei file, controllo della copertura e dell’overlap, eliminazione di frame mossi o fuori focus. Solo a questo punto si procede al post-processing.

Fase 4: elaborazione dati. La fotogrammetria produce ortofoto georeferenziate (GeoTIFF), DSM/DTM e nuvole di punti (LAS/LAZ). La termografia radiometrica genera immagini calibrate con temperature assolute e CSV dei punti anomali. Il LiDAR produce mesh texturizzate (OBJ/PLY) e modelli 3D del tracciato. Per approfondimenti sulla fotogrammetria aerea con droni e la produzione di ortofoto e point cloud, il processo è consolidato e documentato.

Fase 5: report e integrazione. I deliverable vengono consegnati in formati compatibili con AutoCAD, QGIS, ArcGIS e piattaforme BIM. Il report finale include:

• Ortofoto georeferenziata (GeoTIFF, risoluzione specificata)
• DSM e DTM del corridoio di linea
• Nuvola di punti classificata (LAS/LAZ)
• Mesh 3D texturizzata dei sostegni (OBJ/PLY)
• Report termografico con immagini radiometriche e tabella anomalie
• Metadati completi: timestamp, offset RTK, calibrazione radiometrica, report di qualità

Il progetto MIDAS di Swissgrid ha dimostrato la scalabilità di questo approccio: 8.900 tralicci e 4.900 km di rete analizzati con oltre 1,5 milioni di immagini, con modelli di intelligenza artificiale addestrati su 1.500 immagini curate per il rilevamento automatico delle anomalie.

Quali rischi operativi si incontrano vicino a linee in tensione?

Le linee ad alta tensione generano campi elettromagnetici che possono interferire con i sistemi di navigazione del drone, in particolare con il magnetometro e i ricevitori GNSS. La distanza minima di sicurezza dai conduttori dipende dalla tensione della linea e dal tipo di drone, ma in generale non si scende mai sotto i 10 m in volo stazionario.

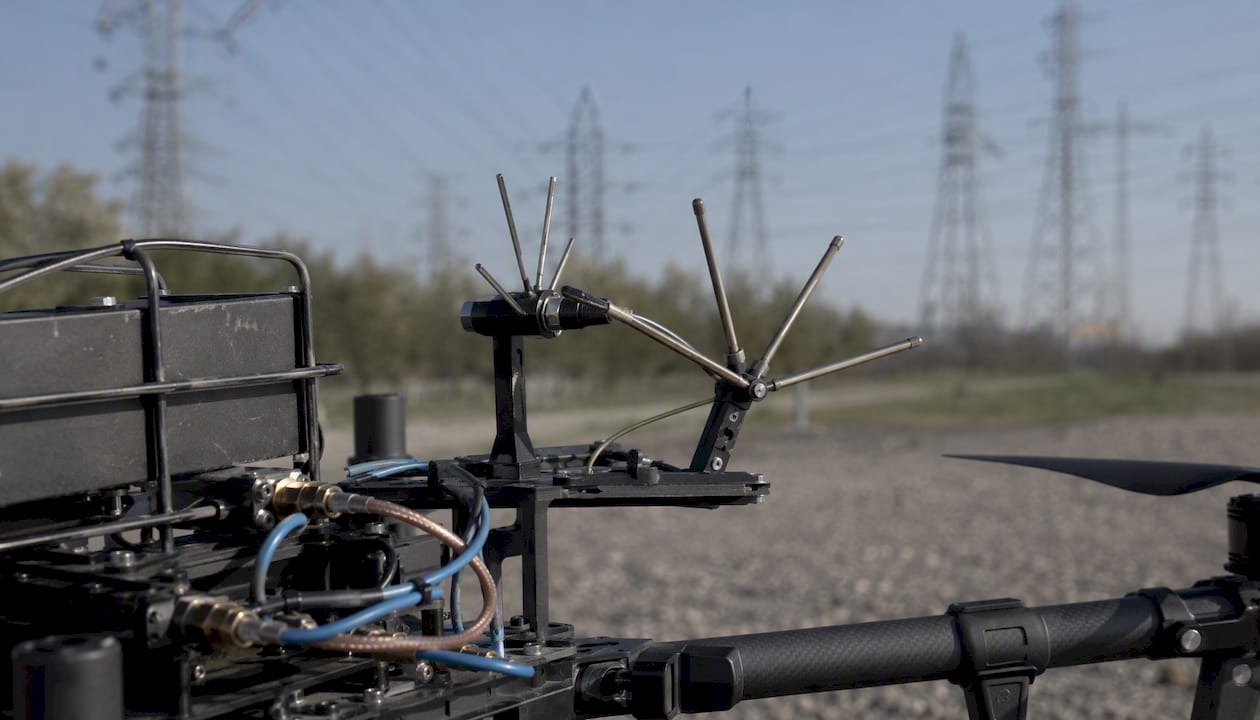

Un consiglio: prima di ogni missione vicino a conduttori in tensione, eseguire un test EMI/EMC a terra posizionando il drone a distanze crescenti dalla linea e verificando la stabilità della bussola e del segnale GNSS. Se si rilevano disturbi oltre una soglia definita nel manuale operativo, la missione va rimandata o riprogettata.

I rischi principali e le relative mitigazioni:

• Interferenze RF/EM: test preventivo a terra, uso di magnetometri schermati, configurazione di modalità GPS-only o visual positioning
• Avvicinamento ai conduttori: definire buffer di sicurezza nel flight plan (mai < 10 m), attivare il geofencing verticale
• Perdita di segnale: configurare RTH (Return to Home) automatico con quota di sicurezza superiore ai conduttori
• Condizioni meteo repentine: monitorare in tempo reale vento e visibilità, definire soglie di abort della missione
• Impatto con vegetazione: pianificare il flight plan con margine laterale adeguato, verificare la crescita stagionale

Emergency checklist: perdita di controllo → attivare RTH immediato con quota pre-impostata → comunicare al team a terra → notificare il gestore della linea e le autorità aeronautiche → avviare il piano di recovery del velivolo.

Quanto costa un’ispezione di linee elettriche con drone?

Il costo dipende da una combinazione di variabili tecniche e logistiche che variano significativamente da progetto a progetto.

Fattori che influenzano il prezzo:

• Tipo di sensore: una missione con sola camera RGB costa meno di una con termocamera radiometrica calibrata o LiDAR
• Estensione del tracciato: il costo per chilometro diminuisce all’aumentare della lunghezza
• BVLOS vs VLOS: le autorizzazioni BVLOS richiedono iter più complessi e tempi più lunghi, con costi aggiuntivi
• Complessità del post-processing: la produzione di nuvole di punti classificate e mesh 3D richiede più ore di elaborazione rispetto a una semplice ortofoto
• Logistica e sicurezza: accesso a zone remote, coordinamento con l’utility, presenza di personale di sicurezza
• Permessi e autorizzazioni: per operazioni in spazi aerei controllati o con scenari BVLOS, i tempi e i costi autorizzativi sono variabili

Come stima di riferimento per il mercato italiano, un’ispezione termografica con drone parte da una cifra di riferimento accessibile per interventi semplici, con costi che aumentano proporzionalmente alla complessità del sensore, all’estensione del tracciato e alla necessità di elaborazione dati avanzata. Per rilievi LiDAR completi con restituzione di digital twin e integrazione GIS/BIM, il budget si colloca su ordini di grandezza superiori, da definire caso per caso.

👉 Per ottenere un preventivo accurato e una proposta tecnica dettagliata, richiedere un sopralluogo tecnico preliminare è il passo più efficace.

Cosa dimostrano i casi pratici delle utility europee?

Le utility europee più avanzate hanno già superato la fase sperimentale e operano con droni su scala industriale. I risultati confermano la validità dell’approccio e forniscono indicazioni precise su come strutturare il rollout.

Terna (Italia): gestisce oltre 70.000 km di linee ad alta tensione e integra droni ed elicotteri per ispezioni visive, termiche e LiDAR. I test BVLOS condotti su tratte di rete hanno ispezionato tratti di 4 km con LiDAR integrato, dimostrando che il modello ibrido drone-elicottero è quello che massimizza l’efficienza su reti di questa scala.

Swissgrid (Svizzera): il progetto MIDAS ha analizzato 8.900 tralicci e 4.900 km di rete con 1,5 milioni di immagini, addestrando modelli di intelligenza artificiale per il rilevamento automatico delle anomalie. Il risultato è un sistema di manutenzione predittiva che riduce il carico di lavoro manuale degli analisti.

E-Distribuzione (Italia): ha certificato una flotta interna di circa 350 droni e ottenuto autorizzazioni non geografiche PdRA01 per voli BVLOS in aree non popolate, con operatività fino a 2 km dal punto di decollo. Questo modello dimostra che la scalabilità delle ispezioni con droni è raggiungibile anche per reti di distribuzione capillari.

Droinservice opera in questo contesto come partner tecnico qualificato per aziende e studi tecnici che necessitano di ispezioni conformi e dati integrabili. Le autorizzazioni ENAC per operazioni specializzate, attive dal 2014, e il workflow consolidato di acquisizione, post-processing e consegna in formato CAD/GIS/BIM sono le credenziali operative concrete. Per le ispezioni di impianti e infrastrutture, il processo include report certificati con immagini radiometriche e tabelle di anomalie georeferenziate.

Le utility preferiscono modelli ibridi: flotta interna per ispezioni di routine e supporto esterno specializzato per campagne LiDAR/BVLOS complesse.

L’evoluzione che nessuno sta ancora pianificando davvero

Il dibattito sulle ispezioni con droni si concentra quasi sempre sulla tecnologia: quale sensore, quale piattaforma, quale software di post-processing. La vera discontinuità, però, non è nel hardware ma nell’architettura dei dati.

Le utility che stanno ottenendo i risultati più significativi non sono quelle con i droni più avanzati, ma quelle che hanno costruito un’infrastruttura di dati capace di confrontare le ispezioni nel tempo. Un digital twin del tracciato che si aggiorna a ogni campagna diventa uno strumento di decision support: permette di vedere se un giunto si sta degradando progressivamente, se la vegetazione sta riducendo le distanze di sicurezza, se un sostegno mostra deformazioni millimetriche rispetto all’anno precedente.

L’intelligenza artificiale per l’analisi delle immagini è già matura per il rilevamento di anomalie ripetitive, come isolatori rotti o hot-spot termici. Il passo successivo, che poche organizzazioni stanno già pianificando, è l’integrazione di questi modelli con i sistemi SCADA e GIS delle utility, per correlare i dati di ispezione con quelli operativi in tempo reale.

Per le aziende che si avvicinano ora a questo settore, la priorità non è acquistare il drone più performante: è investire in formazione dei piloti su scenari BVLOS, in procedure operative documentate e in piattaforme di analisi dati che trasformino le immagini in informazioni strutturate. Il volo è solo il momento della raccolta. Il valore si genera nell’elaborazione.

Droinservice per ispezioni di linee elettriche: cosa include il servizio

Droinservice offre un servizio completo di ispezione industriale con droni per linee elettriche, tralicci e infrastrutture energetiche, con un approccio che va dalla pianificazione della missione alla consegna dei dati elaborati, senza che il cliente debba gestire la complessità normativa o tecnica.

Il servizio include rilievo fotogrammetrico ad alta risoluzione, termografia radiometrica calibrata, acquisizione LiDAR, supporto autorizzativo per scenari BVLOS e restituzione dei dati in formato GeoTIFF, LAS/LAZ, OBJ e report termografico con CSV delle anomalie, tutti integrabili con AutoCAD, QGIS, ArcGIS e piattaforme BIM. Attivi dal 2014 e tra i primi operatori autorizzati ENAC in Italia per operazioni specializzate, operiamo su tutto il territorio nazionale.

👉 Contattaci per richiedere un sopralluogo tecnico preliminare e ricevere una proposta personalizzata per il tuo tracciato.

Fonti

• Normativa droni – ENAC
• Drones | Swissgrid
• Monitoraggio hi-tech delle linee elettriche: i segreti delle ispezioni eliportate. Con Terna – Industria Italiana
• Terna sperimenta con successo l’ispezione aerea della rete elettrica con droni in BVLOS | Quadricottero News
• 5 motivi per cui il drone Matrice 300 RTK è usato per ispezioni di linee elettriche | DJI Enterprise Insights

Domande frequenti

Quanto costa un’ispezione con drone su linee elettriche?

Per un preventivo accurato è necessario un sopralluogo tecnico preliminare.

Quali controlli fare prima di volare vicino a linee elettriche?

Verificare la presenza di NOTAM, controllare le condizioni meteo (vento, visibilità, precipitazioni), notificare il gestore della linea, eseguire il test EMI/EMC a terra per rilevare interferenze elettromagnetiche, configurare il fail-safe RTH con quota superiore ai conduttori e verificare la calibrazione di tutti i sensori.

Come vengono autorizzati i voli BVLOS per ispezioni di reti elettriche?

L’operatore deve redigere una valutazione del rischio SORA o adottare uno scenario predefinito PdRA01, presentare il manuale delle operazioni all’autorità nazionale (ENAC in Italia) e ottenere l’autorizzazione non geografica. E-Distribuzione ha percorso questo iter ottenendo operatività fino a 2 km dal punto di decollo in aree non popolate.

Quali dati produce un’ispezione con drone e come si integrano nei software tecnici?

Un’ispezione completa produce ortofoto georeferenziate in GeoTIFF, nuvole di punti LAS/LAZ, mesh 3D in OBJ/PLY, DSM/DTM e report termografico con CSV delle anomalie. Tutti i formati sono compatibili con AutoCAD, QGIS, ArcGIS e le principali piattaforme BIM.

I droni sostituiranno completamente gli elicotteri per le ispezioni di linee elettriche?

Nel breve e medio termine no. Terna e le principali utility europee adottano un modello ibrido: droni per ispezioni di dettaglio, ricognizioni post-evento e campagne periodiche su tratti specifici; elicotteri per campagne su reti nazionali estese. Solo con un adeguamento normativo completo per il BVLOS i droni potranno scalare fino a coprire autonomamente reti di grandi dimensioni.
