TL;DR:

• La tecnologia laser scanner ridefinisce il ciclo di vita delle infrastrutture, dalla progettazione alla manutenzione predittiva. Dal 2025, l’obbligo BIM richiede dati laser morbido e verificabile, integrando il rilievo nel processo decisionale. Il suo impiego nei ponti e nelle opere complesse è essenziale per monitoraggi accurati e modelli digitali aggiornabili nel tempo.

La tecnologia laser scanner è spesso associata nella mente dei professionisti del settore a un semplice strumento di rilievo geometrico. In realtà, gli impatti laser scanner nelle infrastrutture vanno ben oltre la raccolta di punti nello spazio: ridefiniscono l’intero ciclo di vita di un’opera, dalla progettazione al monitoraggio strutturale, fino alla gestione e alla manutenzione predittiva. Con l’entrata in vigore degli obblighi BIM dal 2025 e l’accelerazione verso i digital twin, comprendere queste implicazioni non è più un’opzione per i responsabili tecnici. È una necessità operativa.

Punti chiave

Impatti laser scanner nelle infrastrutture e obblighi BIM 2025

L’entrata in vigore dell’obbligo BIM per i nuovi appalti pubblici infrastrutturali sopra €2 milioni ha cambiato le regole del gioco in modo concreto. Non si tratta semplicemente di produrre un modello digitale: si tratta di alimentarlo con dati metricamente attendibili che rispecchino lo stato reale dell’opera, il cosiddetto as-is. Il laser scanner è lo strumento che rende possibile questa operazione con un livello di precisione che i metodi tradizionali non possono garantire.

Le linee guida del Ministero delle Infrastrutture indicano con chiarezza che i modelli BIM devono essere verificabili, coerenti e aggiornabili. Questo vuol dire che il rilievo laser scanner non è più un’attività opzionale da affiancare alla progettazione, ma una fase strutturale del processo. Le figure coinvolte, ovvero il BIM manager, il BIM coordinator e il CDE manager (gestore dell’ambiente di condivisione dati), devono poter lavorare su basi geometriche affidabili per garantire la qualità del processo collaborativo.

I vantaggi organizzativi di questo approccio sono misurabili:

• Riduzione delle varianti progettuali grazie a una geometria di partenza verificata sul campo
• Maggiore efficienza nella collaborazione interdisciplinare su piattaforme openBIM
• Documentazione certificabile dello stato dell’opera in ogni fase del ciclo di vita
• Riduzione dei contenziosi derivanti da discrepanze tra progetto e costruito
• Supporto alla gestione degli appalti con dati condivisi e tracciabili

L’obbligo BIM dal 2025 non è quindi solo una questione normativa: è il catalizzatore che ha reso il laser scanner uno strumento di lavoro quotidiano per studi tecnici, imprese e enti pubblici.

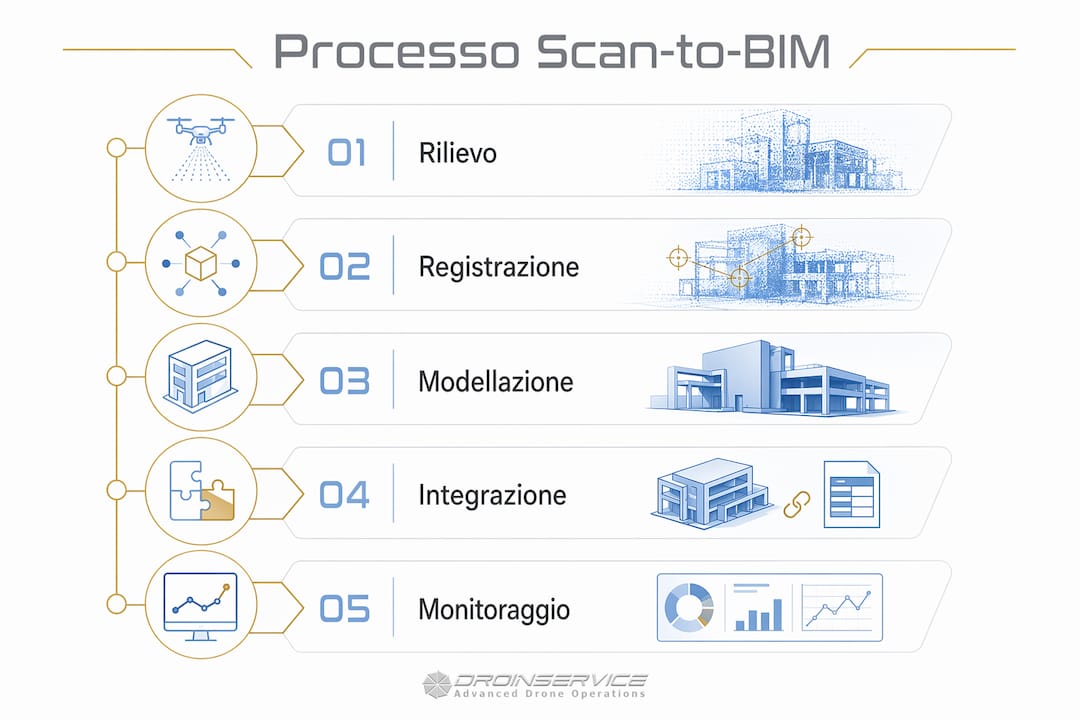

Dal rilievo al digital twin: il processo Scan-to-BIM

Il termine Scan-to-BIM indica il flusso di lavoro con cui una nuvola di punti acquisita da laser scanner viene trasformata in un modello BIM parametrico. Ma ridurre questo processo alla sola conversione geometrica sarebbe un errore concettuale. Il valore reale sta nella possibilità di costruire un modello che supporti il ciclo di vita dell’infrastruttura nel tempo, non solo la fase progettuale iniziale.

Il processo si articola in fasi precise:

1. Acquisizione della nuvola di punti tramite laser scanner fisso (TLS, Terrestrial Laser Scanner) o mobile, con densità e accuratezza calibrate sulle esigenze del progetto
2. Registrazione e allineamento delle singole scansioni in un sistema di riferimento coerente, con uso di target artificiali o feature naturali univoche
3. Pulizia e ottimizzazione della nuvola di punti con software dedicati come Allplan Scalypso o Cyclone 360, che permettono di gestire dati complessi e navigarli in modo efficiente
4. Modellazione parametrica degli elementi costruttivi (strutture, impianti, finiture) all’interno delle piattaforme BIM
5. Integrazione con dati gestionali per supportare dimensioni BIM avanzate come il 4D (pianificazione temporale) e il 5D (analisi dei costi)

Un progetto di un edificio complesso può essere rilevato completamente in una sola giornata con 66 posizionamenti dello scanner, come documentato in casi applicativi recenti. Questo dato non è solo un indicatore di velocità: è la dimostrazione che la qualità e la completezza dell’informazione geometrica non sono più un compromesso.

Consiglio Pro: Prima di avviare la modellazione BIM, verificate che la nuvola di punti sia stata registrata con sovrapposizioni sufficienti tra le singole scansioni. Un allineamento impreciso in questa fase genera errori sistematici che si propagano in tutto il modello e richiedono correzioni costose a valle.

L’evoluzione verso il digital twin avviene quando il modello BIM viene arricchito con dati sensoriali in tempo reale, aggiornamenti periodici da nuovi rilievi e informazioni gestionali. Il laser scanner diventa così la colonna vertebrale di un sistema informativo vivo, non un archivio statico.

Scansione laser per ponti e infrastrutture critiche

Il monitoraggio strutturale di ponti, viadotti e gallerie rappresenta uno degli ambiti in cui il laser scanner applicato alle infrastrutture esprime il massimo della sua utilità. I metodi tradizionali, basati su ispezioni visive e strumentazione puntuale, offrono una visione necessariamente parziale e discontinua dello stato dell’opera. Il rilievo UAS-LiDAR, ovvero l’acquisizione LiDAR tramite drone (Unmanned Aerial System), supera questi limiti in modo sistematico.

L’integrazione tra sensori LiDAR montati su drone, sistemi GNSS ad alta precisione e unità di misura inerziale (IMU) produce nuvole di punti ad alta densità geometricamente coerenti, acquisibili anche in condizioni operative difficili come altezze elevate, spazi confinati o strutture a traffico aperto. Un aspetto che le ispezioni tradizionali semplicemente non possono garantire senza interruzioni del servizio.

I benefici concreti di questo approccio sono documentati e misurabili:

• Copertura completa: l’intera superficie dell’opera viene rilevata, non solo i punti accessibili a terra o con piattaforme aeree tradizionali
• Coerenza metrica: i dati GNSS/IMU garantiscono che le misure siano riferite a un sistema di coordinate assoluto e verificabile
• Analisi multi-temporale: confrontando nuvole di punti acquisite in campagne successive, è possibile rilevare deformazioni, cedimenti e variazioni geometriche con precisione millimetrica

La tabella seguente sintetizza il confronto tra approccio tradizionale e UAS-LiDAR per il monitoraggio di ponti:

I monitoraggi multi-temporali con UAS-LiDAR richiedono però una pipeline stabile e coerente tra le diverse campagne. La gestione della componente GNSS/IMU è critica: errori di integrazione in questa fase producono falsi scostamenti geometrici che possono portare a valutazioni errate dello stato dell’opera. La tecnologia, da sola, non basta. Servono competenza e rigore metodologico.

Per approfondire le applicazioni droni per infrastrutture e i casi pratici di integrazione con sensori LiDAR, Droinservice mette a disposizione documentazione tecnica dettagliata.

Best practice per rilievi laser scanner di qualità

La qualità del dato acquisito dipende in misura determinante dalla pianificazione della campagna di scansione, non solo dalla tecnologia impiegata. Questo è un punto spesso sottovalutato, anche da professionisti esperti. Uno scanner ad alta risoluzione mal posizionato o usato senza un piano di acquisizione strutturato produce dati che richiedono correzioni pesanti in post-elaborazione, con costi e tempi che annullano i vantaggi della tecnologia.

Le principali indicazioni operative, derivate dalle best practice FARO e dall’esperienza sul campo, si articolano nei seguenti punti:

• Progettare la campagna prima di arrivare in cantiere: definire il numero di posizionamenti, le sovrapposizioni minime tra scansioni e i punti di appoggio topografico necessari
• Usare target artificiali in numero sufficiente e distribuiti in modo strategico nello spazio, per garantire la registrazione precisa delle singole scansioni
• Identificare e gestire le ostruzioni: elementi mobili (veicoli, persone, vegetazione) e fonti di disturbo (specchi, superfici lucide) degradano la qualità della nuvola di punti e devono essere controllati durante l’acquisizione
• Pianificare la logistica energetica: per rilievi di lunga durata o in aree remote, la gestione dell’alimentazione degli scanner e dei dispositivi di controllo è un fattore critico
• Strutturare fin dall’inizio la gestione dei dati: definire convenzioni di nomenclatura, formati di archiviazione e protocolli di backup prima dell’acquisizione riduce drasticamente i problemi in fase di elaborazione

Consiglio Pro: Per strutture con geometrie complesse come ponti o viadotti, pianificate posizionamenti aggiuntivi nelle zone di transizione (spalle, appoggi, pile). Sono le aree dove la qualità del dato è più critica per il monitoraggio strutturale e dove le ostruzioni sono più frequenti.

La qualità della registrazione delle scansioni TLS determina direttamente la riutilizzabilità del modello BIM risultante. Un dato acquisito correttamente è un asset che si rivaluta nel tempo; un dato di bassa qualità è un problema che si ripresenta a ogni aggiornamento del modello.

Prospettive future: AI, digital twin e infrastrutture digitali

Il quadro degli investimenti pubblici nel settore conferma una direzione chiara. Il progetto nazionale SINFI destina quasi 70 milioni di euro alla creazione di un gemello digitale del sottosuolo nazionale, integrando AI e tecnologie predittive per la gestione delle reti infrastrutturali. Il laser scanner è la tecnologia di acquisizione geometrica che alimenta questi sistemi con dati metricamente affidabili.

Le implicazioni per i professionisti del settore sono concrete:

• Il dato geometrico acquisito oggi con laser scanner diventa la base per modelli predittivi che supporteranno le decisioni di investimento nei prossimi anni
• L’integrazione AI consente di analizzare automaticamente variazioni geometriche e identificare anomalie prima che diventino criticità strutturali
• I digital twin infrastrutturali richiedono aggiornamenti periodici con nuovi rilievi: il laser scanner non è più un’attività una tantum ma un processo ricorrente nel ciclo di vita dell’opera
• La collaborazione multidisciplinare tra ingegneri strutturali, geotecnici, urbanisti e gestori di rete diventa possibile solo con una base dati geometrica comune e aggiornata

Per approfondire come i gemelli digitali per il monitoraggio si integrano con i flussi operativi di cantiere e gestione infrastrutturale, Droinservice offre documentazione tecnica e consulenza specializzata.

La trasformazione digitale delle infrastrutture non è un obiettivo futuro. È un processo in corso, e il laser scanner ne è uno degli strumenti portanti.

Il mio punto di vista sull’impatto reale

Ho visto molti progetti partire con grandi aspettative sulla tecnologia laser scanner e scontrarsi poi con la realtà operativa. La delusione non nasce mai dallo strumento in sé, ma da un equivoco fondamentale: pensare che basti acquisire la nuvola di punti per avere un modello utilizzabile.

In realtà, il valore del laser scanner nelle infrastrutture si realizza solo quando esiste una filiera completa: pianificazione rigorosa, acquisizione controllata, elaborazione competente e integrazione nei processi decisionali dell’organizzazione. Ho visto nuvole di punti di altissima qualità tecnica diventare dati inutilizzabili perché nessuno in azienda sapeva come integrarle nel flusso BIM. E ho visto rilievi con strumentazione meno recente produrre modelli perfettamente funzionali grazie a una metodologia solida.

L’errore più comune che osservo è investire nel laser scanner senza investire nelle figure tecniche che lo rendono efficace: un BIM coordinator che conosca il processo Scan-to-BIM, un topografo che gestisca la rete di appoggio, un elaboratore dati che ottimizzi la nuvola prima della modellazione. La tecnologia da sola non trasforma i processi. Le persone e i metodi lo fanno.

Le potenzialità ancora non sfruttate sono enormi, soprattutto nel monitoraggio predittivo e nell’integrazione con sensoristica IoT. Ma per arrivarci, bisogna prima consolidare le basi operative. Chi lo fa adesso costruisce un vantaggio competitivo reale per i prossimi anni.

— Carlo

Soluzioni Droinservice per rilievi e monitoraggio infrastrutturale

Droinservice opera nel settore dei rilievi professionali con drone dal 2014, con autorizzazione ENAC per operazioni specializzate e una gamma tecnologica che include sensori LiDAR, sistemi RTK ad alta precisione, sensori termici e multispettrali. I nostri servizi di rilievo 3D e monitoraggio strutturale sono progettati per rispondere alle esigenze concrete di ingegneri, studi tecnici ed enti pubblici che operano su infrastrutture complesse.

Non ci limitiamo alla raccolta dati. Elaboriamo e interpretiamo le informazioni acquisite, producendo nuvole di punti ottimizzate, modelli BIM integrabili in flussi CAD e GIS, e report tecnici utilizzabili direttamente nei processi decisionali. Operiamo su scala nazionale, con esperienza documentata su ponti, viadotti, edifici e impianti industriali.

Scopri i nostri servizi professionali con droni e valuta con noi la soluzione più adatta al tuo progetto infrastrutturale. Per informazioni e preventivi, contattaci direttamente tramite il sito Droinservice.

FAQ

Cos’è il processo Scan-to-BIM?

Il processo Scan-to-BIM converte una nuvola di punti acquisita con laser scanner in un modello BIM parametrico, utilizzabile per progettazione, gestione e manutenzione dell’infrastruttura nel tempo. È la base operativa per i flussi di lavoro digitali richiesti dagli obblighi normativi 2025.

Quando è obbligatorio il BIM per le infrastrutture in Italia?

Dal 1° gennaio 2025, i nuovi appalti pubblici infrastrutturali sopra €2 milioni e i beni culturali sopra €5,382 milioni richiedono l’uso di metodologie BIM, escludendo la manutenzione ordinaria. Il laser scanner è lo strumento principale per alimentare questi modelli con dati as-is verificabili.

Quali vantaggi offre il rilievo UAS-LiDAR per i ponti rispetto ai metodi tradizionali?

Il rilievo UAS-LiDAR produce nuvole di punti ad alta densità sull’intera superficie del ponte, senza necessità di chiusure al traffico e con precisione metrica garantita dall’integrazione GNSS/IMU. Permette analisi multi-temporali per rilevare deformazioni strutturali con continuità nel tempo.

Quanto conta la pianificazione rispetto alla tecnologia del laser scanner?

La qualità del dato acquisito dipende in misura determinante dalla progettazione della campagna di scansione. Un piano di acquisizione strutturato, con target ben distribuiti e sovrapposizioni adeguate tra le scansioni, è tanto determinante quanto la qualità dello strumento utilizzato.

Come si integra il laser scanner con i sistemi AI e i digital twin?

Il laser scanner fornisce la base geometrica aggiornata e metricamente affidabile su cui i sistemi AI possono operare per analisi predittive e identificazione di anomalie. Il progetto nazionale SINFI dimostra come questi strumenti convergano in architetture di gestione infrastrutturale a scala nazionale.
