Punti chiave

Guida ai rilievi fotogrammetrici: strumenti e prerequisiti

Prima di parlare di workflow, è necessario capire con cosa lavori. Per la fotogrammetria applicata alle infrastrutture, la scelta della piattaforma di acquisizione dipende da tre variabili: tipo di opera, precisione richiesta e vincoli operativi.

Piattaforme UAV e fotocamere

Per rilievi aerei, i droni multirotor con sistema RTK integrato (come le piattaforme in uso presso Droinservice) sono la scelta standard per opere a cielo aperto: ponti, viadotti, rilevati ferroviari, centrali. Il sistema RTK consente di georeferenziare le immagini direttamente durante il volo, riducendo il numero di GCP necessari senza rinunciare alla precisione. Per il rilievo di facciate verticali, pile da ponte o sottoponte, invece, servono voli manuali ravvicinati con traiettorie oblique, spesso impossibili da automatizzare completamente.

Le fotocamere a sensore pieno da 45 MP o superiori garantiscono GSD (Ground Sample Distance) sotto i 5 mm a quote operative standard. Per analisi di dettaglio su superfici in calcestruzzo, la fotogrammetria terrestre raggiunge risoluzioni fino a 0,40 mm/pixel, un livello che nessun volo aereo può eguagliare a quella distanza.

Ground Control Points: il nodo critico

I GCP non sono un optional. La qualità del rilievo fotogrammetrico dipende direttamente dalla distribuzione e calibrazione di questi punti di controllo. Un minimo di 5 GCP per area è la soglia operativa, ma per opere lunghe (come un viadotto di 300 metri) è necessario distribuirne almeno uno ogni 80/100 metri lineari, con punti aggiuntivi in corrispondenza di curve o variazioni altimetriche significative. Il posizionamento con stazione totale o GNSS RTK deve produrre coordinate con errore inferiore a 2 cm in planimetria e 3 cm in quota.

Software, hardware e formati

Per la post-elaborazione, hai bisogno di:

• Software fotogrammetrici compatibili con i flussi BIM (Agisoft Metashape, Pix4Dmapper o equivalenti con esportazione in IFC, E57, LAS)
• GPU dedicata con almeno 16 GB di VRAM per elaborare nuvole di punti dense su opere di grandi dimensioni
• Workstation o server di calcolo ottimizzati per gestire file superiori a 50 GB senza colli di bottiglia

Le normative 2026 per la digitalizzazione impongono l’uso di formati aperti come LAS, LAZ, E57 e IFC per garantire interoperabilità nei processi BIM e nelle banche dati delle amministrazioni pubbliche. Lo standard ISO 16739-1 (IFC) e la norma UNI EN ISO 19650 sono i riferimenti obbligatori per le opere finanziate con fondi pubblici, incluse quelle rientranti nel PNRR.

Consiglio Pro: Non legare il tuo workflow a un unico software proprietario. Scegli strumenti che esportino in formati aperti fin dalla fase di acquisizione: ti garantisci libertà operativa e conformità normativa senza rielaborazioni aggiuntive.

Come eseguire un rilievo fotogrammetrico efficace

La pianificazione è la fase in cui si vince o si perde il rilievo. Molti tecnici arrivano in sito senza aver verificato le restrizioni aeree, le finestre temporali di accessibilità o la presenza di interferenze magnetiche. Il risultato è spesso un dataset incompleto che impone un secondo sopralluogo.

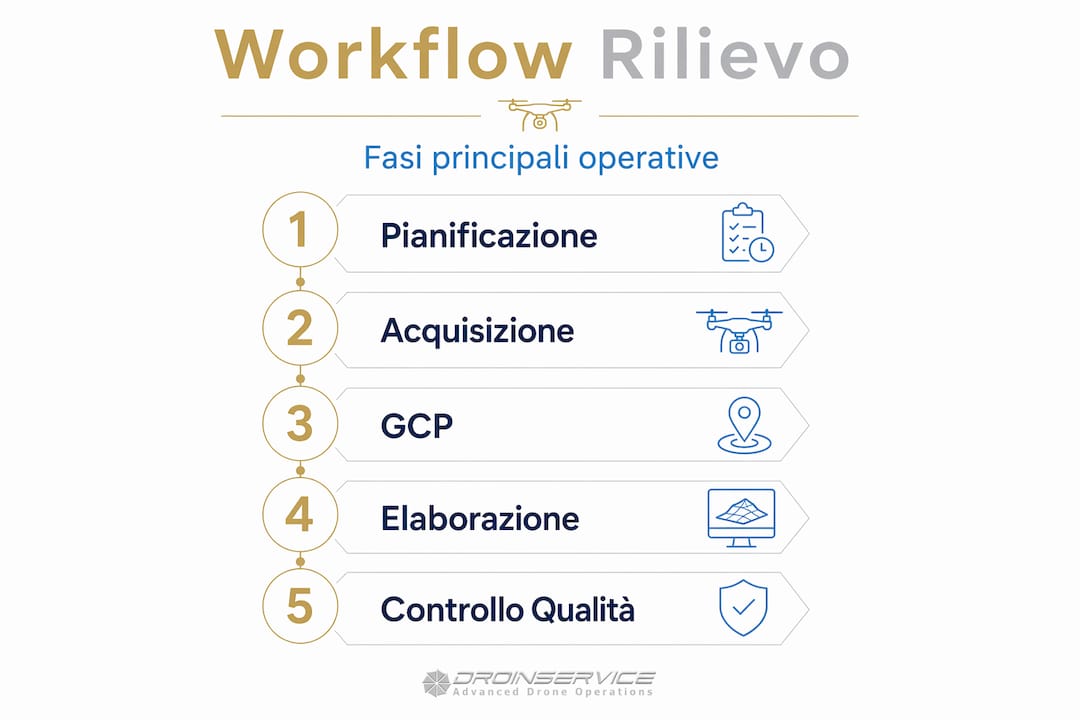

Fasi operative del rilievo

1. Raccolta informazioni preliminari: acquisire planimetrie esistenti, verifica delle zone ENAC con restrizioni operative, identificazione di ostacoli fissi (cavi, alberi, piloni), analisi delle condizioni di illuminazione ottimali (evitare ore centrali con ombre dure su calcestruzzo).

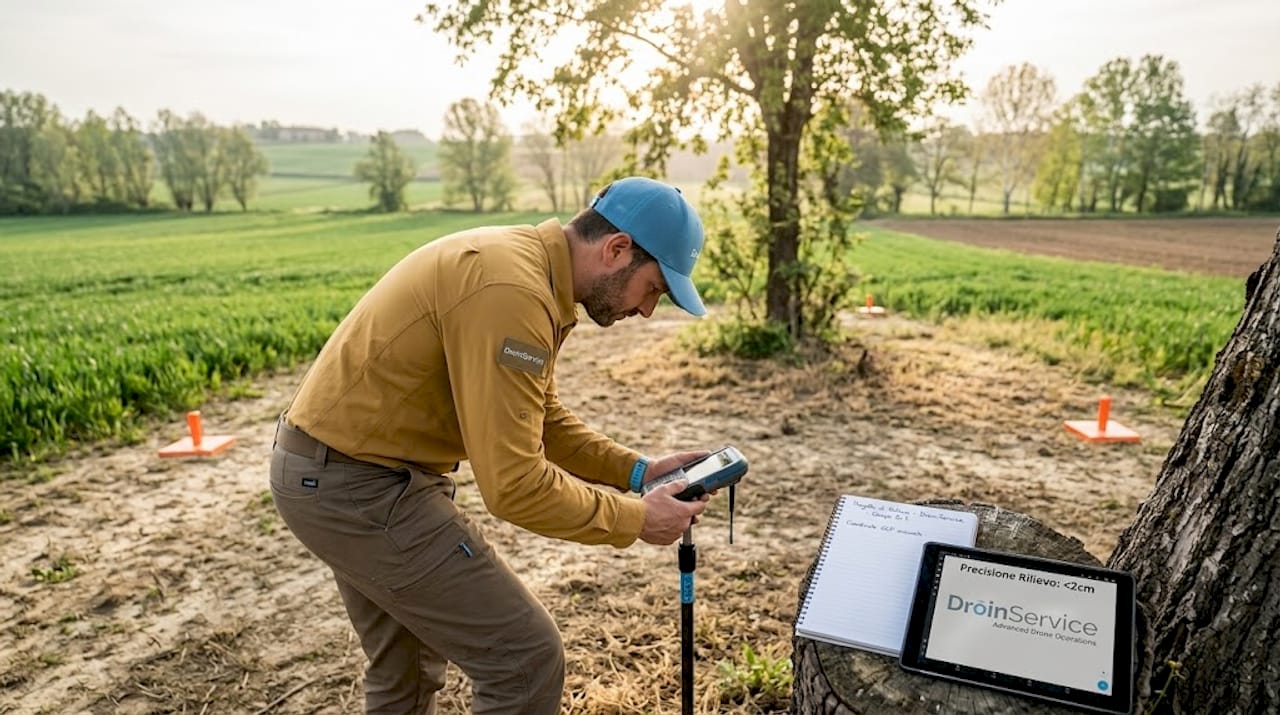

2. Posizionamento dei GCP: materializzare i punti a terra con target ad alto contrasto visibili dall’alto, rilevarne le coordinate con GNSS RTK o stazione totale, documentare ogni punto con foto georeferenziata.
3. Pianificazione del piano di volo: impostare overlap longitudinale al 80% e trasversale al 70% come minimo per garantire copertura sufficiente alla ricostruzione 3D. Per superfici verticali o inclinate, aggiungere passate oblique a 45°.
4. Acquisizione aerea: eseguire il volo in condizioni di luce diffusa, verificare in tempo reale la qualità delle immagini sul monitor ground control, controllare la percentuale di immagini sfocate o sottoesposte.
5. Acquisizione terrestre per dettagli critici: integrare con fotogrammetria terrestre nelle zone dove la copertura aerea è insufficiente. La fotogrammetria terrestre è insostituibile per punti critici di ponti, gallerie o elementi strutturali complessi senza visuale zenitale.
6. Controllo qualità in sito: prima di smontare, verificare che i GCP siano stati acquisiti almeno in 5 immagini ciascuno e che non ci siano zone con gap di copertura.
7. Post-elaborazione e generazione modelli: importare il dataset nel software fotogrammetrico, allineare le immagini, ottimizzare con i GCP, generare la nuvola di punti densa, l’ortofoto georeferenziata e il modello 3D mesh.

Consiglio Pro: Per opere lineari come strade o ferrovie, pianifica il volo in strisce parallele con almeno 3 passate: una zenitale e due laterali inclinate. Questo schema aumenta significativamente la qualità della ricostruzione delle scarpate e dei muri di contenimento.

La sfida operativa più comune riguarda le infrastrutture complesse dove convivono più livelli di rilievo. Un viadotto richiede il rilievo dell’impalcato dall’alto, delle pile lateralmente e del sottoponte dal basso. Per questi casi, l’approccio integrato tra fotogrammetria e LiDAR non è un lusso ma una scelta metodologicamente corretta: non si tratta di scegliere tra le due tecnologie, ma di usarle dove rendono di più.

Controllo qualità e gestione dei dati

Generare una nuvola di punti densa non è la fine del processo. È l’inizio della fase più delicata: verificare che i dati siano accurati abbastanza da supportare decisioni tecniche e legali.

Verifica dell’accuratezza metrica

Il metodo standard prevede l’uso di punti di verifica indipendenti (Check Points), distinti dai GCP usati nell’ottimizzazione del modello. Questi punti, rilevati con lo stesso strumento dei GCP, vengono confrontati con le coordinate estratte dal modello fotogrammetrico. L’errore RMSE accettabile varia in base all’applicazione:

• Contabilità lavori: errore planimetrico sotto 3 cm, altimetrico sotto 5 cm
• Analisi strutturale: errore planimetrico sotto 1 cm, altimetrico sotto 2 cm
• Monitoraggio deformazioni: sotto 5 mm per entrambe le componenti

La precisione millimetrica per la contabilità lavori dipende da un controllo topografico rigoroso con GCP, non dal sensore usato. Un drone da 50.000 euro con GCP mal posizionati darà risultati peggiori di un sistema entry level con una rete di controllo ben costruita.

Integrazione con BIM e Digital Twin

I dati fotogrammetrici diventano utili nel ciclo di vita infrastrutturale solo quando vengono trasformati in oggetti informativi. La nuvola di punti grezzo ha valore metrico, ma non semantico. Il passaggio successivo è la segmentazione e la modellazione: assegnare a ogni elemento geometrico (trave, pila, parapetto) un’identità informativa compatibile con gli standard IFC.

Per infrastrutture con sistemi di monitoraggio predittivo, l’integrazione dei dati fotogrammetrici con sensori IoT permette di creare Digital Twin che evolvono nel tempo. Il modello 3D diventa il contenitore geometrico su cui si proiettano le letture dei sensori strutturali, rendendo visibili deformazioni, variazioni termiche o stati tensionali. Droinservice supporta questa integrazione producendo nuvole di punti e modelli 3D direttamente compatibili con i principali software BIM.

Consiglio Pro: La post-elaborazione è spesso il collo di bottiglia in termini di costi e tempi. Scegli software con gestione nativa dei formati aperti per rilievi digitali come LAS e IFC per evitare conversioni successive che degradano la qualità del dato.

Applicazioni pratiche: ponti, viadotti e opere lineari

I casi di studio più significativi mostrano che la fotogrammetria UAV abbinata al rilievo terrestre produce risultati difficilmente ottenibili con metodi tradizionali, in tempi e costi decisamente inferiori.

Nel contesto del progetto Anas sulla SS114 in Sicilia, investimenti PNRR di 5,4 milioni di euro hanno finanziato rilievi tridimensionali innovativi su 18 opere infrastrutturali, con metodologie SLAM per ridurre le interferenze sul traffico. Questo tipo di approccio sta diventando lo standard per le grandi commesse pubbliche.

Per il controllo di superfici in calcestruzzo scarificato, la combinazione di UAV RTK e fotogrammetria terrestre raggiunge GSD aereo di 5,49 mm/pixel e terrestre fino a 0,40 mm/pixel. Questa risoluzione permette di mappare lo spessore di scarifica con precisione sufficiente per la contabilità dei lavori, eliminando i metodi manuali a campionamento.

I vantaggi rispetto ai metodi tradizionali si traducono in cifre concrete:

• Riduzione dei tempi di rilievo del 60-70% su opere lineari rispetto al rilievo topografico tradizionale con stazione totale
• Copertura geometrica completa di superfici inaccessibili senza ponteggi o interruzioni del traffico
• Documentazione georeferenziata utilizzabile come prova tecnica e contrattuale nelle controversie su avanzamento lavori
• Aggiornamento periodico del modello per confronti temporali e monitoraggio delle deformazioni progressive

“Il rilievo spazializzato e la trasformazione dei dati in oggetti informativi rappresentano la nuova professionalità dei tecnici nel settore infrastrutturale.”
Rivista GEOmedia, 2026

Per i rilievi con drone su infrastrutture, la gestione integrata del flusso dati dall’acquisizione alla consegna finale è ciò che distingue un risultato professionale da un dataset grezzo di dubbia utilità operativa.

La mia prospettiva sull’evoluzione del rilievo fotogrammetrico

Ho visto molti tecnici investire in hardware di ultima generazione e poi restare bloccati in post-elaborazione perché il workflow non era progettato per gestire quei volumi di dati. Il problema non è mai lo strumento in sé. È la metodologia con cui lo si usa.

In anni di lavoro su infrastrutture complesse, la lezione più difficile da assimilare è stata questa: la fotogrammetria da sola non basta, ma nemmeno il LiDAR da solo. L’approccio integrato tra fotogrammetria e LiDAR è preferibile per accuratezza e sostenibilità economica, ma richiede competenze che vanno oltre la semplice operatività dei software. Servono conoscenze di topografia, geometria proiettiva e gestione di dati geospaziali che molti operatori non hanno ancora sviluppato.

L’errore più comune che incontro nei rilievi infrastrutturali non è tecnico: è la mancanza di un piano di qualità definito prima di andare in campo. Chi arriva sul sito senza aver stabilito le tolleranze di accettazione, il numero e la distribuzione dei GCP e i criteri di verifica dei Check Points, è destinato a rielaborare il lavoro. Due volte.

Guardando al futuro, la sfida normativa del 2026 con i formati aperti e l’integrazione BIM obbligatoria per le opere pubbliche è un’opportunità per chi ha già strutturato il proprio workflow in modo corretto. Chi ancora lavora con formati proprietari e consegna PDF invece di modelli IFC sta perdendo commesse, non solo efficienza.

— Carlo

Rilievi fotogrammetrici professionali con Droinservice

Droinservice opera su scala nazionale dal 2014 ed è tra le prime realtà autorizzate ENAC per operazioni specializzate con UAV. I rilievi fotogrammetrici e le ispezioni con AI che proponiamo non si limitano alla raccolta di immagini aeree: includono l’intero ciclo di elaborazione, dalla georeferenziazione con sistemi RTK alla generazione di nuvole di punti, ortofoto e modelli 3D compatibili con BIM, GIS e CAD.

Per infrastrutture che richiedono precisione metrica verificabile e dati integrabili nei flussi progettuali e gestionali, Droinservice è il partner tecnico in grado di supportare ogni fase del processo. Lavoriamo con studi tecnici, imprese di costruzione ed enti pubblici su ponti, viadotti, gallerie, opere idrauliche e reti viarie in tutta Italia.

Contattaci per un preventivo personalizzato e scopri come integrare i rilievi fotogrammetrici nel tuo prossimo progetto infrastrutturale.

FAQ

Cos’è la fotogrammetria applicata alle infrastrutture?

È una tecnica di rilievo che utilizza immagini fotografiche, acquisite da drone o da terra, per generare modelli 3D, nuvole di punti e ortofoto georeferenziate di opere come ponti, viadotti e strade. I dati prodotti sono metricamente verificabili e compatibili con i flussi BIM.

Quanti GCP servono per un rilievo fotogrammetrico preciso?

Il numero minimo è 5 GCP per un’area contenuta, ma per opere lineari è necessario almeno un punto ogni 80/100 metri. La distribuzione uniforme e la qualità del posizionamento GNSS o con stazione totale determinano l’accuratezza finale del modello.

Quali formati di file sono richiesti nel 2026 per opere pubbliche?

Le normative vigenti impongono l’uso di formati aperti come LAS, LAZ, E57 per le nuvole di punti e IFC per i modelli informativi, in conformità con ISO 16739-1 e UNI EN ISO 19650. Questi formati garantiscono interoperabilità con BIM, GIS e sistemi di gestione patrimoniale.

È meglio la fotogrammetria o il LiDAR per i rilievi infrastrutturali?

Non esiste una risposta universale. La fotogrammetria offre texture realistiche e costi contenuti; il LiDAR garantisce maggiore precisione in condizioni di scarsa illuminazione e su superfici riflettenti. L’approccio integrato tra i due sistemi produce i risultati migliori in termini di accuratezza e sostenibilità economica.

Come si integrano i dati fotogrammetrici con il BIM?

La nuvola di punti generata dal rilievo fotogrammetrico viene importata nel software BIM come riferimento geometrico per la modellazione degli elementi strutturali. Il passaggio da nuvola di punti a oggetto IFC richiede una fase di segmentazione e modellazione che attribuisce identità informativa a ciascun componente dell’opera.
