In breve:
- La fotogrammetria integrata in un virtual tour fornisce dati metrici georeferenziati e facilmente interrogabili. Questi risultati permettono misure precise, monitoraggi temporali e integrazione diretta nei sistemi BIM secondo lo standard IFC 4.3. La scelta di questa tecnologia ottimizza il valore operativo e la gestione nel ciclo di vita delle infrastrutture.
Integrare la fotogrammetria in un virtual tour non significa aggiungere immagini panoramiche a un rilievo: significa trasformare l’acquisizione aerea in un modello metrico georeferenziato, navigabile e interrogabile, utile per misure, controllo qualità e integrazione nei flussi BIM. Per un committente tecnico, il risultato concreto è la disponibilità simultanea di una visione immersiva dell’opera e di dati metrici certificati, pronti per CAD, GIS e ambienti IFC 4.3.
I benefici operativi principali per chi commissiona un rilievo infrastrutturale:
- Misure verificabili direttamente dal modello, senza tornare in campo
- Monitoraggio periodico con confronto temporale tra campagne successive
- Integrazione BIM tramite esportazione in IFC 4.3 e import in Revit o piattaforme equivalenti
- Tracciabilità documentale per direzione lavori, collaudi e gestione del ciclo di vita dell’opera
- Localizzazione georeferenziata dei difetti, con attributi associabili a oggetti parametrici
Droinservice opera come partner tecnico su questi progetti dal 2014, con autorizzazione ENAC per operazioni specializzate e competenze su sistemi RTK/PPK, LiDAR e sensori termici. Lo standard di riferimento per l’interoperabilità informativa è IFC 4.3, adottato nei principali flussi di gestione infrastrutturale in Europa.
Indice
- Quando conviene usare la fotogrammetria nei virtual tour?
- Quali deliverable tecnici richiedere nel capitolato?
- Come si svolge il workflow dalla pianificazione alla pubblicazione?
- Quali sensori e piattaforme scegliere per contesti infrastrutturali?
- Quali valori di accuratezza richiedere e come verificarli?
- Come si integrano i dati fotogrammetrici nel BIM con IFC 4.3?
- Normativa e gestione dei dati per operazioni con droni in Italia
- Cosa chiedere al fornitore: criteri e segnali d’allarme
- Quanto costano e quanto durano i rilievi fotogrammetrici?
- Come Droinservice integra fotogrammetria e virtual tour per infrastrutture
- Punti chiave
- Perché questo approccio è pratico per chi gestisce infrastrutture
- Droinservice: rilievi fotogrammetrici e virtual tour tecnici per infrastrutture
- Fonti utili e riferimenti normativi/tecnici
- Domande frequenti
Quando conviene usare la fotogrammetria nei virtual tour?
Un virtual tour basato su sole immagini a 360° offre navigabilità visiva, ma nessun dato metrico estraibile. La fotogrammetria integrata produce invece geometrie reali, misurabili e georeferenziate. La scelta dipende dall’uso finale del dato.
I contesti in cui l’approccio fotogrammetrico porta valore misurabile:
- Ispezione di ponti e viadotti: la scansione 3D per infrastrutture genera ortofoto georeferenziate e nuvole di punti dense per localizzare e quantificare il degrado superficiale, con classificazione dei difetti esportabile in IFC 4.3
- Monitoraggio dighe e gallerie: rilievi periodici con confronto volumetrico tra campagne, utili per rilevare cedimenti o variazioni geometriche
- Ispezione di torri e tralicci: il drone accede a zone inaccessibili in sicurezza, restituendo mesh testurizzate per analisi strutturale
- Impianti fotovoltaici: combinazione di fotogrammetria e sensore termico per individuare anomalie e georeferenziarle sulla mappa dell’impianto
- Monitoraggio cantieri: rilievi periodici con confronto avanzamento lavori e calcolo volumi di scavo o riporto; il monitoraggio timelapse industriale integra questa funzione con documentazione continua
Un consiglio: per ponti ferroviari e opere d’arte, il workflow Scan-to-BIM con classificazione secondo standard DOMUS e esportazione in IFC 4.3 permette di alimentare direttamente i sistemi di gestione manutentiva senza ridigitalizzare i dati.
Quali deliverable tecnici richiedere nel capitolato?
Specificare i formati di consegna è il passaggio che più spesso viene trascurato nei capitolati, con conseguente impossibilità di integrare i dati nei flussi aziendali. I file da richiedere esplicitamente:
- Ortofoto georeferenziata in GeoTIFF, con sistema di riferimento EPSG dichiarato
- DSM/DTM (modello digitale di superficie e del terreno) in GeoTIFF o ASCII grid
- Nuvola di punti densa in LAS/LAZ (per GIS e software di analisi) o PLY (per visualizzazione)
- Mesh testurizzata in OBJ o FBX per analisi strutturale e virtual tour navigabile
- Report di accuratezza con RMSE su GCP e Check Points, firmato dal responsabile tecnico
- Metadati di acquisizione: piano di volo, GSD medio, numero di immagini, condizioni operative
| Deliverable | Formato consigliato | Uso tipico | Requisito minimo |
|---|---|---|---|
| Ortofoto georeferenziata | GeoTIFF (EPSG dichiarato) | GIS, CAD, confronto periodico | Risoluzione ≤ 3 cm/pixel per infrastrutture |
| Nuvola di punti densa | LAS/LAZ | Analisi strutturale, BIM | Densità ≥ 50 pt/m² per ispezioni di dettaglio |
| Mesh testurizzata | OBJ/FBX | Virtual tour, analisi visiva | Texture ≥ 4K per superfici ispezionate |
| DSM/DTM | GeoTIFF | Calcolo volumi, pendenze | Risoluzione coerente con GSD di acquisizione |
| Report accuratezza | PDF + CSV | Validazione, collaudo | RMSE su CP ≤ 3× GSD |
Per l’integrazione BIM, richiedere esplicitamente l’esportazione in IFC 4.3 con attributi geometrici e informativi associati agli oggetti.

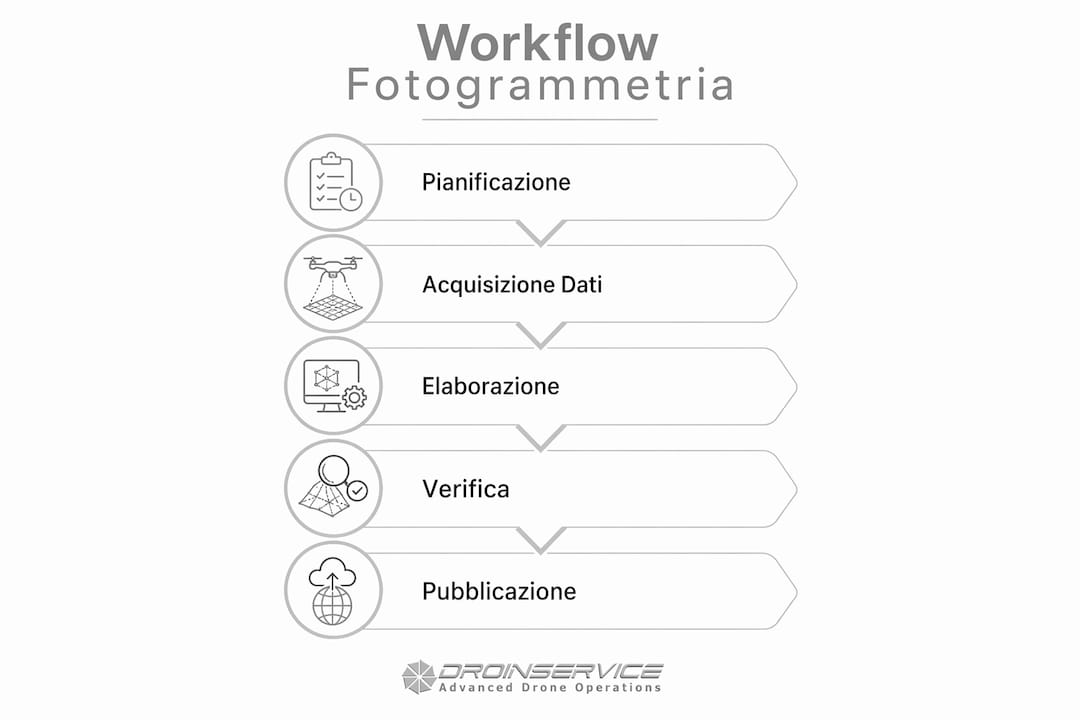

Come si svolge il workflow dalla pianificazione alla pubblicazione?
Il flusso end-to-end di un rilievo fotogrammetrico con output per virtual tour tecnico si articola in fasi sequenziali, ciascuna con responsabilità e controlli specifici.
- Pianificazione missione: definizione del GSD target, calcolo dell’altezza di volo, progettazione dei corridoi con sovrapposizione frontale ≥ 80% e laterale ≥ 60%, verifica delle zone di esclusione ENAC
- Posizionamento GCP: materializzazione e misurazione con stazione totale o GNSS di precisione; minimo 5 punti per area, distribuiti ai bordi e al centro
- Acquisizione: volo con sistema RTK/PPK attivo, acquisizione immagini nadirali e oblique per superfici verticali, eventuale integrazione LiDAR o termico
- Pre-elaborazione: verifica metadati EXIF, calibrazione camera, filtraggio immagini mosse o sottoesposte
- Elaborazione SfM + MVS: ricostruzione della nuvola sparsa (Structure from Motion), densificazione (Multi-View Stereo), generazione mesh
- Georeferenziazione e QC: allineamento su GCP, calcolo RMSE su Check Points indipendenti, verifica coerenza planimetrica e altimetrica
- Generazione prodotti: ortofoto, DSM, nuvola densa, mesh testurizzata
- Integrazione e pubblicazione: import nel visualizzatore del virtual tour, collegamento hotspot metrici, esportazione IFC 4.3 per BIM
Un consiglio: materializzare i GCP con target stampati su supporto rigido e fotografarli prima del volo con coordinate registrate: in caso di perdita del file di campo, le coordinate rimangono recuperabili dai metadati delle immagini di dettaglio.
Quali sensori e piattaforme scegliere per contesti infrastrutturali?
La scelta del sensore determina il GSD raggiungibile e la tipologia di analisi possibile. Per applicazioni ingegneristiche in Europa centrale, le configurazioni più adottate:
- Fotocamere full-frame ad alta risoluzione (≥ 42 MP): GSD di 1–3 cm a 50–80 m di quota, ideali per rilievi generali di ponti, dighe e cantieri
- Sensori APS-C con ottica calibrata: buon compromesso tra peso e risoluzione per droni a ala rotante con autonomia prolungata
- Sensori multispettrali: indispensabili per analisi vegetativa e ispezioni agricole; non sostituiscono la fotogrammetria RGB per rilievi metrici
- Sensori termici: integrati al rilievo fotogrammetrico per ispezioni di impianti fotovoltaici e individuazione di dispersioni termiche su edifici
- LiDAR: necessario quando la vegetazione copre la superficie da rilevare o quando si richiedono precisioni planimetriche inferiori a 2 cm in condizioni di luce variabile
| Sensore | GSD tipico (a 60 m) | Applicazione principale | Note operative |
|---|---|---|---|
| Full-frame ≥ 42 MP | 1–4 cm | Rilievo infrastrutturale generale | Peso elevato, richiede drone di categoria superiore |
| APS-C calibrato | 1–4 cm | Ispezioni ponti, cantieri | Buona autonomia, gestibile in spazi ristretti |
| Termico (radiometrico) | 5 cm | Fotovoltaico, dispersioni edifici | Da abbinare a RGB per georeferenziazione |
| LiDAR integrato | circa 2–5 cm (densità) | Aree boscate, rilievi notturni | Costo maggiore, elaborazione specialistica |
Quali valori di accuratezza richiedere e come verificarli?
Per rilievi infrastrutturali aerei con RTK/PPK, l’accuratezza planimetrica attesa si colloca nell’intervallo 1–4 cm RMSE sui Check Points, a condizione che i GCP siano misurati con strumentazione topografica certificata. Campagne di dettaglio su superfici selezionate, con GSD medio di 0,40 mm/pixel, hanno documentato RMSE su GCP di 0,47 mm e su Check Points di 1,09 mm: valori raggiungibili solo in contesti di laboratorio o su superfici piane.
Valore di riferimento operativo: per rilievi aerei infrastrutturali con RTK/PPK e GCP misurati con stazione totale, un RMSE planimetrico di 1–4 cm sui Check Points è il range atteso e verificabile. Per lavorazioni in laboratorio o su superfici piane di dettaglio si possono raggiungere valori inferiori a 2 mm RMSE, ma non sono ottenibili in campo operativo.
Checklist QA da richiedere al fornitore:
- Report RMSE su GCP e su Check Points indipendenti (almeno 3 CP per area)
- Distribuzione spaziale dei GCP documentata con planimetria
- Verifica di coerenza tra ortofoto e nuvola di punti (confronto su profili noti)
- Analisi della deviazione standard per campagna e per zona
Un consiglio: chiedere sempre il file di report in formato CSV oltre al PDF: permette di verificare i residui punto per punto e di confrontare campagne successive senza dipendere dal software del fornitore.
Come si integrano i dati fotogrammetrici nel BIM con IFC 4.3?
Il dato fotogrammetrico diventa utile nella gestione dell’infrastruttura solo quando è trasformato in oggetti informativi parametrici all’interno del modello BIM. La nuvola di punti da sola è un archivio geometrico; l’oggetto IFC 4.3 è un’entità interrogabile con attributi, storia e relazioni con altri elementi del modello.
Il percorso tecnico si articola così:
- Estrazione delle geometrie dalla nuvola di punti o dalla mesh (segmentazione manuale o automatica con supporto di intelligenza artificiale)
- Georeferenziazione nel sistema di coordinate del modello BIM (coerenza con il sistema EPSG del rilievo)
- Conversione in oggetti parametrici: ogni difetto o elemento rilevato diventa un’entità con tipo, posizione, dimensioni e attributi personalizzati
- Associazione di attributi informativi: data di rilevamento, gravità, area interessata, riferimento fotografico
- Import in ambiente BIM (Revit, Archicad o piattaforme IFC-native) tramite file IFC 4.3 o script di conversione (Dynamo per Revit)
«L’integrazione tra BIM, intelligenza artificiale e rilievo UAV permette di trasformare i difetti individuati in oggetti informativi parametrici importabili in ambienti BIM e classificabili secondo IFC 4.3.»
| Fase BIM | Strumento tipico | Output |
|---|---|---|
| Segmentazione difetti | Software SfM + AI | Poligoni classificati con attributi |
| Conversione parametrica | Dynamo / script Python | Oggetti IFC con proprietà |
| Import modello | Revit, Archicad, BIMcollab | Modello navigabile e interrogabile |
Per approfondire il workflow BIM con dati UAV, Droinservice documenta i formati richiesti e le procedure di import nei propri capitolati tipo.
Normativa e gestione dei dati per operazioni con droni in Italia
Prima di incaricare un rilievo, il committente deve verificare che il fornitore operi nel rispetto del quadro normativo vigente. In Italia, l’autorità di riferimento per le operazioni con droni è ENAC, che rilascia le autorizzazioni per operazioni specializzate in spazi aerei controllati o su infrastrutture critiche.
Checklist normativa da richiedere al fornitore:
- Autorizzazione ENAC per operazioni specializzate (o dichiarazione di conformità al regolamento EASA per la categoria operativa applicabile)
- Copertura assicurativa per responsabilità civile verso terzi, specifica per operazioni UAV
- Piano di gestione dei dati personali: le ortofoto ad alta risoluzione possono contenere immagini di persone o targhe; il fornitore deve documentare le procedure di anonimizzazione
- Policy di conservazione e sicurezza dei dati: dove vengono archiviati i file grezzi ed elaborati, per quanto tempo, con quali controlli di accesso
- Accordo di riservatezza (NDA) per progetti su infrastrutture critiche o dati sensibili
Per operazioni in spazio aereo controllato o in prossimità di aeroporti, le autorizzazioni richiedono tempi aggiuntivi: prevedere almeno 30 giorni lavorativi per la pratica ENAC nelle zone più vincolate.
Cosa chiedere al fornitore: criteri e segnali d’allarme
Un capitolato tecnico efficace si costruisce su domande specifiche, non su dichiarazioni generiche di competenza.
Domande tecniche da porre:
- Quali sistemi di posizionamento usate (RTK integrato, PPK, GCP con stazione totale)?
- Quali sono i valori RMSE tipici sui Check Points nei vostri progetti infrastrutturali?
- Consegnate il report di accuratezza in formato CSV con residui punto per punto?
- I dati sono esportabili in IFC 4.3 con attributi informativi associati?
- Avete esempi di progetti su tipologie di infrastruttura simili alla nostra?
Segnali d’allarme da non ignorare:
- Assenza di report RMSE o consegna di soli valori medi senza dettaglio per punto
- Nessun GCP misurato con strumentazione topografica certificata (solo RTK di bordo)
- Consegna esclusiva di immagini o video senza dati metrici elaborati
- Impossibilità di fornire file LAS/LAZ o IFC 4.3 su richiesta
- Mancanza di autorizzazione ENAC documentata per operazioni specializzate
Quanto costano e quanto durano i rilievi fotogrammetrici?
I driver principali di costo sono l’estensione dell’area, il GSD richiesto, il numero di GCP, la necessità di rilievi terrestri complementari e il livello di integrazione BIM richiesto.
| Fase | Durata tipica |
|---|---|
| Sopralluogo e pianificazione | 1–2 giorni |
| Acquisizione in campo | 1–3 giorni (per infrastrutture medie) |
| Elaborazione SfM/MVS e QC | 3–7 giorni lavorativi |
| Integrazione BIM e consegna | 2–5 giorni aggiuntivi |
Ordini di grandezza economici per categorie di progetto (valori indicativi, soggetti a variazione in base a complessità e specifiche):
- Progetto pilota (singola campata o area limitata, deliverable base): fascia bassa
- Rilievo completo di un ponte (ortofoto, nuvola, mesh, report RMSE): fascia media
- Monitoraggio periodico (campagne ripetute con confronto volumetrico e integrazione BIM): fascia alta, con economie di scala sulle campagne successive
I costi di elaborazione e integrazione BIM incidono spesso quanto o più dell’acquisizione in campo: un capitolato che specifica solo il volo senza i deliverable elaborati porta quasi sempre a costi aggiuntivi non preventivati.
Come Droinservice integra fotogrammetria e virtual tour per infrastrutture
Droinservice opera su rilievi infrastrutturali complessi dal 2014, con un team che copre l’intera filiera: pianificazione missione, acquisizione con sistemi RTK/PPK, elaborazione SfM/MVS, controllo qualità e integrazione BIM. L’autorizzazione ENAC per operazioni specializzate garantisce la copertura operativa anche su infrastrutture critiche e in spazi aerei vincolati.
Un esempio operativo è l’ispezione del Ponte delle Torri a Spoleto: rilievo 3D con acquisizione fotogrammetrica e termografica, restituzione di ortofoto georeferenziata, nuvola di punti densa e report tecnico con RMSE documentato, consegnati in formati direttamente integrabili nel flusso di gestione del committente.
I deliverable standard di Droinservice per progetti infrastrutturali:
- Ortofoto georeferenziata (GeoTIFF, EPSG dichiarato)
- Nuvola di punti densa (LAS/LAZ)
- Mesh testurizzata per virtual tour navigabile
- Report di accuratezza con RMSE su GCP e Check Points
- Esportazione IFC 4.3 su richiesta
Per una consulenza tecnica o per ricevere un capitolato tipo, visita la pagina rilievi e ispezioni infrastrutturali.
Punti chiave
La fotogrammetria integrata in un virtual tour produce dati metrici georeferenziati, verificabili e integrabili in BIM tramite IFC 4.3: è questa la differenza rispetto a un tour puramente visivo.
| Punto | Dettagli |
|---|---|
| Richiedere RMSE documentato | Il report con residui su Check Points indipendenti è il criterio minimo di qualità verificabile |
| Formati interoperabili obbligatori | GeoTIFF, LAS/LAZ e IFC 4.3 devono essere esplicitamente richiesti nel capitolato |
| Verificare autorizzazione ENAC | L’operatore deve documentare l’autorizzazione per operazioni specializzate prima dell’incarico |
| GSD e GCP determinano l’accuratezza | Per rilievi aerei RTK/PPK con GCP topografici, l’RMSE atteso è nell’intervallo 1–4 cm sui Check Points |
| Droinservice come partner tecnico | Droinservice copre l’intera filiera dal volo all’integrazione BIM, con autorizzazione ENAC e consegna in IFC 4.3 |
Perché questo approccio è pratico per chi gestisce infrastrutture
Chi gestisce infrastrutture sa che il problema non è raccogliere dati, ma renderli utilizzabili nel tempo. Un rilievo fotogrammetrico integrato in un virtual tour tecnico risolve esattamente questo: il dato non invecchia in un archivio di immagini, ma diventa un oggetto BIM interrogabile, aggiornabile a ogni campagna successiva e confrontabile con lo stato precedente.
Nella pratica quotidiana, questo si traduce in decisioni di manutenzione basate su geometrie reali, non su stime visive. Un responsabile tecnico che confronta due campagne fotogrammetriche a distanza di sei mesi ha in mano numeri, non impressioni. La prioritizzazione degli interventi diventa difendibile davanti alla committenza e documentabile per i collaudi.
Il risparmio non è solo economico: è di tempo e di rischio. Meno sopralluoghi fisici su strutture in quota, meno interruzioni operative, meno margine di errore nella quantificazione dei difetti. Per chi lavora su ponti, gallerie o impianti industriali, questi vantaggi sono concreti.
Droinservice: rilievi fotogrammetrici e virtual tour tecnici per infrastrutture
Chi cerca un partner tecnico per rilievi fotogrammetrici con integrazione BIM trova in Droinservice una struttura operativa completa: sistemi RTK/PPK, sensori termici e multispettrali, elaborazione SfM/MVS interna e consegna in IFC 4.3. Non un semplice operatore drone, ma un team che gestisce l’intero processo dalla pianificazione missione alla validazione dei deliverable.
Droinservice è tra i primi operatori autorizzati ENAC in Italia per operazioni specializzate ed è attiva su commesse infrastrutturali, industriali e istituzionali in tutto il territorio nazionale. Per chi deve specificare un capitolato o valutare un’offerta, è disponibile una consulenza tecnica preliminare e un capitolato tipo con i requisiti minimi di qualità.
Richiedi una consulenza o consulta i servizi di ispezione infrastrutturale per verificare la disponibilità sul tuo progetto.
Fonti utili e riferimenti normativi/tecnici
- BIM e AI per manutenzione infrastrutture: workflow UAV applicato — Ingenio: descrive il workflow dall’acquisizione UAV alla segmentazione automatica dei difetti e all’import in BIM secondo IFC 4.3
- Fotogrammetria millimetrica su superfici in calcestruzzo — Ingenio: fornisce valori numerici di riferimento per RMSE e GSD in campagne di dettaglio
- Ispezione opere ferroviarie: Scan-to-BIM con droni — Master Pesenti, Politecnico di Milano: workflow applicato a ponti ferroviari con classificazione DOMUS e IFC 4.3
- Rilievi e ispezioni infrastrutturali con drone — Droinservice: pagina operativa con tecniche, sensori e deliverable per infrastrutture
- Integrazione workflow BIM e droni — Droinservice: formati consigliati e procedure di import per capitolati BIM
Domande frequenti
Cosa distingue un virtual tour fotogrammetrico da uno a 360°?
Il virtual tour fotogrammetrico produce un modello metrico georeferenziato da cui si possono estrarre misure, sezioni e volumi. Il tour a 360° offre solo navigazione visiva senza dati metrici verificabili.
Quale accuratezza posso aspettarmi da un rilievo aereo con RTK/PPK?
Con GCP misurati con stazione totale e sistema RTK/PPK attivo, l’RMSE planimetrico sui Check Points si colloca tipicamente tra 1 e 4 cm per rilievi infrastrutturali aerei. In condizioni di laboratorio si possono ottenere valori inferiori a 2 mm RMSE, ma questo non è realistico in condizioni operative su infrastrutture estese.
IFC 4.3 è necessario per tutti i progetti o solo per quelli complessi?
IFC 4.3 è necessario ogni volta che i dati fotogrammetrici devono essere integrati in un sistema BIM per la gestione del ciclo di vita dell’opera. Per rilievi con sola restituzione grafica, i formati GeoTIFF e LAS/LAZ sono sufficienti.
Droinservice fornisce il report di accuratezza con i residui per punto?
Sì: Droinservice consegna il report RMSE in formato PDF e CSV con i residui su GCP e Check Points indipendenti, come parte standard dei deliverable per progetti infrastrutturali.
Quanto tempo richiede l’elaborazione dopo l’acquisizione in campo?
L’elaborazione SfM/MVS e il controllo qualità richiedono tipicamente 3–7 giorni lavorativi per un rilievo infrastrutturale medio. L’integrazione BIM con esportazione IFC 4.3 aggiunge 2–5 giorni in base alla complessità del modello.
Raccomandati
- Ruolo dei droni nei virtual tour: innovazione per turismo e marketing
- Perché usare video aerei nei virtual tour
- Esperienze Archivi – Servizi con Drone Droinservice | Servizi Professionali per Rilievi, Ispezioni e Monitoraggio
- Business Archivi – Servizi con Drone Droinservice | Servizi Professionali per Rilievi, Ispezioni e Monitoraggio
