In breve:

• Il rilievo laser 3D con drone combina sensori LiDAR e fotogrammetria aerea per produrre nuvole di punti precise e integrate in software CAD, GIS e BIM. Questa tecnologia permette di acquisire dettagli geometrici e visivi di ambienti anche complessi, garantendo dati affidabili e duraturi nel tempo. Droinservice offre soluzioni specializzate dal 2014 con attrezzature autorizzate e post-elaborazione completa, ideali per edilizia, infrastrutture e monitoraggio industriale.

Il rilievo laser 3D con drone è la tecnica che combina sensori laser attivi e fotogrammetria aerea per produrre nuvole di punti tridimensionali ad alta densità, utilizzabili direttamente in ambienti CAD, GIS e BIM. A differenza di un semplice rilievo fotografico, la scansione laser acquisisce ogni dettaglio geometrico dell’ambiente senza selezione manuale dei punti: strutture, superfici e volumi vengono registrati con precisione millimetrica in un unico passaggio. Questo approccio è oggi il riferimento tecnico per edilizia, infrastrutture e monitoraggio industriale, dove la qualità del dato condiziona ogni decisione di progetto.

Le tecnologie alla base del processo sono due:

• LiDAR (laser scanner 3D attivo): emette impulsi laser che misurano la distanza per riflessione, generando nuvole di punti dense con scarti nell’ordine dei millimetri. Esegue milioni di misurazioni al secondo ed è la soluzione di riferimento per interni, ambienti con scarsa illuminazione e modellazione BIM.
• Fotogrammetria con drone (sensore passivo): cattura centinaia o migliaia di fotografie aeree con sovrapposizione controllata. Il software le elabora per triangolazione, restituendo nuvole di punti colorate (RGB) con elevata fedeltà visiva, ideali per coperture, facciate e aree difficili da raggiungere.
• Sensori RTK e IMU integrati: garantiscono la geolocalizzazione assoluta di ogni punto rilevato, indispensabile per la sovrapposizione dei dati e l’integrazione con software di terze parti.
• Output tecnici: ortofoto georeferenziate, modelli digitali del terreno, modelli as-built e gemelli digitali pronti per l’uso in Autodesk Revit, AutoCAD, QGIS e piattaforme BIM.

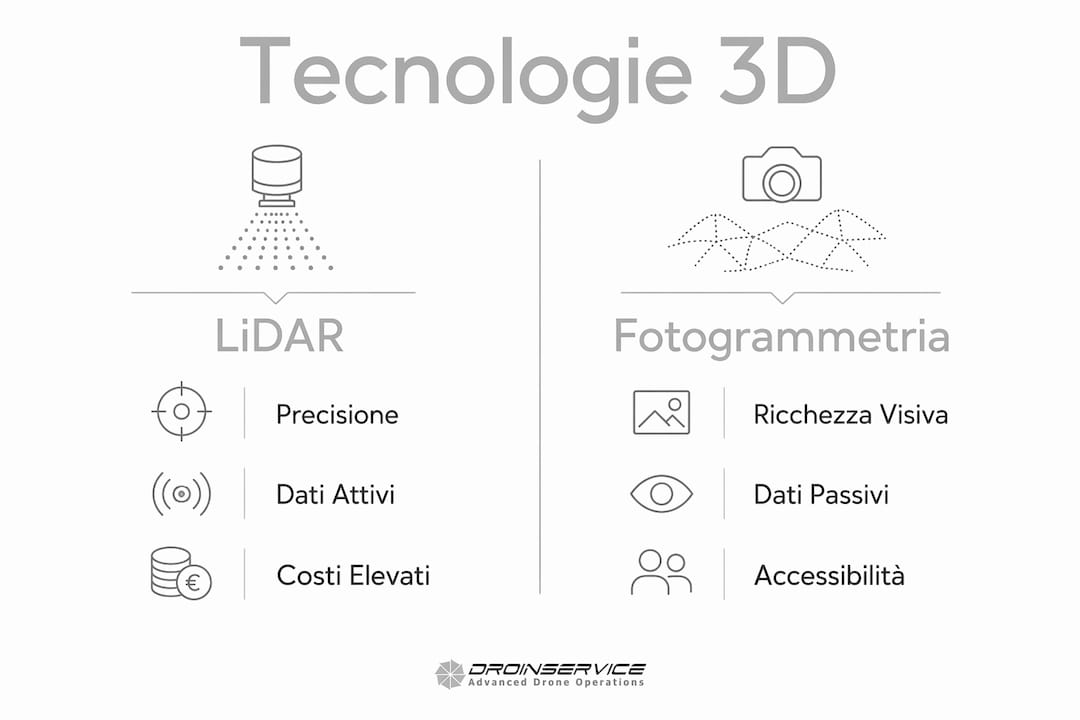

Quali tecnologie usa il rilievo laser 3D e quali vantaggi offre?

1. LiDAR aereo: precisione assoluta su terreni complessi

Il sensore LiDAR montato su drone incorpora un modulo di posizionamento satellitare (GNSS) e un’unità di misura inerziale (IMU) che lavorano in sincronia per attribuire coordinate precise a ogni impulso laser. Questa architettura garantisce una precisione elevata sull’asse Z anche su terreni con fitta vegetazione, dove i metodi fotografici non riescono a raggiungere il suolo. Il LiDAR è la scelta tecnica corretta quando l’obiettivo è un modello digitale del terreno affidabile o quando le condizioni di luce non sono ottimali, inclusi rilievi notturni o in bassa visibilità.

2. Fotogrammetria aerea: ricchezza visiva e accessibilità

La fotogrammetria con drone produce nuvole di punti colorate che restituiscono una rappresentazione visivamente fedele della realtà. Mappe e modelli con colori e caratteristiche riconoscibili sono immediatamente leggibili da tutti gli attori del progetto, committenti inclusi, senza necessità di manipolazione avanzata dei dati. Per aggiornamenti periodici dello stato di avanzamento cantiere o per rilievi di coperture e facciate, la fotogrammetria aerea offre un rapporto tra qualità e costo difficilmente eguagliabile.

3. Dati non selettivi: un vantaggio spesso sottovalutato

Il rilievo laser 3D registra ogni dettaglio dell’ambiente senza che l’operatore debba scegliere quali punti acquisire. Questo significa che misure, sezioni e quote possono essere estratte anche a distanza di tempo, senza tornare in cantiere. Per la gestione a lungo termine di infrastrutture complesse, questa caratteristica vale quanto la precisione geometrica stessa.

4. Integrazione con CAD, GIS e BIM

La nuvola di punti prodotta dal rilievo si importa direttamente nei principali ambienti di lavoro tecnico. Il processo Scan to BIM, che trasforma la nuvola in un modello parametrico, beneficia in modo particolare della qualità geometrica del LiDAR terrestre per interni e dettagli strutturali. Per grandi aree esterne, i dati aerei si integrano nei sistemi GIS per analisi territoriali e pianificazione.

5. L’approccio ibrido: il metodo più efficace

La combinazione di laser scanner terrestre per interni e drone per coperture e aree non accessibili produce un modello digitale unico, privo di zone d’ombra. I due dataset si fondono tramite algoritmi di allineamento che utilizzano target comuni o punti di controllo a terra, garantendo coerenza geometrica sull’intero edificio o infrastruttura.

Un consiglio: Prima di scegliere tra LiDAR e fotogrammetria, definite l’obiettivo finale del rilievo. Se serve un modello BIM esecutivo, il LiDAR è la base più affidabile. Se l’obiettivo è documentare l’avanzamento lavori o produrre ortofoto per analisi GIS, la fotogrammetria è spesso sufficiente e più rapida da elaborare.

Come si applica il rilievo laser 3D in edilizia e infrastrutture?

6. Scan to BIM per edifici esistenti

La scansione laser 3D è il metodo più affidabile per rilevare edifici esistenti e trasformarli in modelli BIM as-built. La nuvola di punti cattura muri, travi, impianti a vista e dettagli architettonici con una precisione che i metodi tradizionali non raggiungono, eliminando le rielaborazioni nelle fasi avanzate di progettazione. Per il restauro di edifici storici, dove modanature e fregi in ombra devono essere documentati con fedeltà assoluta, il laser scanner attivo non ha alternative comparabili.

7. Monitoraggio di ponti, viadotti e grandi opere

Le infrastrutture civili richiedono rilievi periodici per il controllo strutturale e la pianificazione degli interventi di manutenzione. Il drone con LiDAR copre campate, pile e superfici difficilmente accessibili in sicurezza, producendo dati confrontabili nel tempo per rilevare deformazioni o cedimenti. Droinservice ha applicato questa metodologia su strutture come il Ponte delle Torri di Spoleto, combinando rilievo 3D e termico in un’unica missione.

8. Controllo avanzamento cantieri

Il monitoraggio periodico dei cantieri con drone e rilievo 3D consente di confrontare lo stato reale con il progetto esecutivo, calcolare volumi di scavo e documentare ogni fase per la direzione lavori e la committenza. I dati prodotti hanno valore sia tecnico che documentale, utili in caso di contenzioso o verifica di conformità.

9. Aree inaccessibili e ambienti pericolosi

Impianti energetici, raffinerie, centrali elettriche e siti industriali richiedono rilievi senza contatto e senza impalcature. Il laser scanner acquisisce i dati mantenendo la distanza di sicurezza, mentre il drone raggiunge quote e posizioni altrimenti impraticabili. Questo riduce i tempi di fermo impianto e abbatte i costi rispetto ai metodi tradizionali.

10. Conservazione del patrimonio culturale

La documentazione di monumenti e siti storici tramite scansione laser produce un archivio digitale permanente. Le nuvole di punti, integrate con ortofoto e immagini a 360°, costituiscono la base per l’analisi del degrado e la pianificazione degli interventi di restauro, con la possibilità di estrarre sezioni e misure in qualsiasi momento futuro.

Droinservice: un partner tecnico per il rilievo laser 3D con drone

Droinservice opera nel settore dei rilievi con drone dal 2014, tra i primi operatori autorizzati ENAC in Italia per operazioni specializzate. L’azienda non si limita all’acquisizione aerea: elabora e interpreta i dati tecnici per renderli direttamente utilizzabili nei processi decisionali di imprese, studi tecnici ed enti pubblici.

Le tecnologie impiegate comprendono sensori LiDAR aerotrasportati, sistemi RTK per la geolocalizzazione assoluta e sensori multispettrali per applicazioni in agricoltura di precisione e monitoraggio ambientale. Tutti i dati prodotti sono compatibili con i principali software CAD, GIS e BIM, garantendo un flusso di lavoro integrato dalla missione al modello finale.

• Rilievi 3D: fotogrammetria, topografia e acquisizione LiDAR per ortofoto, modelli digitali e nuvole di punti.
• Ispezioni con drone: controllo di edifici, infrastrutture e impianti senza interruzione delle attività.
• Monitoraggio cantieri: rilievi periodici integrati con sistemi timelapse per il controllo continuo dell’avanzamento lavori.
• Integrazione dati: output compatibili con CAD, GIS, BIM e piattaforme di analisi avanzata.

Per grandi superfici e aree difficili da raggiungere, i droni con LiDAR e sensori RTK forniscono dati 3D ad alta affidabilità in contesti tecnici complessi, dove la qualità del dato non è negoziabile. Droinservice ha realizzato progetti per la Regione Lazio, per ESA-ESRIN a Frascati e per mappature su scala territoriale come il rilievo di 7.000 ettari a Perugia.

Come scegliere un servizio professionale di rilievo laser 3D?

11. Valutare la calibrazione e le condizioni operative

La qualità di un rilievo laser 3D dipende dalla calibrazione degli strumenti prima di ogni missione e dal monitoraggio delle condizioni ambientali durante l’acquisizione. Vento, luce e stabilità del drone influenzano direttamente la densità e la coerenza della nuvola di punti. Un fornitore qualificato pianifica le missioni in finestre temporali ottimali e verifica la qualità dei dati in campo prima di concludere l’acquisizione.

12. Verificare il processo di post-elaborazione

La nuvola di punti grezza non è il prodotto finale. La post-elaborazione, che comprende la pulizia dei dati, l’allineamento delle scansioni e la generazione dei modelli, determina l’utilizzabilità del risultato in CAD, GIS o BIM. Chiedete al fornitore quali software utilizza per l’elaborazione e in quale formato vengono consegnati i file.

13. Controllare compatibilità software e formati di output

I dati devono essere compatibili con gli strumenti già in uso nel vostro studio o azienda. Formati standard come LAS, LAZ per le nuvole di punti e IFC per i modelli BIM garantiscono interoperabilità. Un fornitore esperto adatta i formati di consegna alle esigenze del progetto senza costi aggiuntivi.

14. Considerare esperienza operativa e autorizzazioni

In Italia, le operazioni con drone in contesti complessi richiedono autorizzazioni ENAC specifiche. Verificate che il fornitore operi in conformità con la normativa vigente e abbia esperienza documentata in progetti simili al vostro per scala e tipologia.

Un consiglio: Per rilievi che alimenteranno un processo BIM esecutivo, richiedete sempre un campione della nuvola di punti prima di affidare l’intero incarico. La densità e la pulizia del dato sono visibili anche senza software specializzato.

Droinservice: rilievi laser 3D con drone per professionisti e imprese

Droinservice porta sul campo oltre dieci anni di esperienza operativa in rilievi 3D con drone, con tecnologie LiDAR, RTK e multispettrali che producono dati pronti per CAD, GIS e BIM. La differenza rispetto a un operatore generico è concreta: ogni missione include pianificazione tecnica, calibrazione degli strumenti, acquisizione dati e post-elaborazione completa, con output verificati e consegnati nei formati richiesti dal progetto.

Per professionisti e imprese che lavorano in edilizia, infrastrutture o monitoraggio industriale, Droinservice è il partner tecnico che trasforma i dati aerei in informazioni utilizzabili. Dall’ispezione di un ponte alle ispezioni infrastrutturali con drone, dalla mappatura territoriale al monitoraggio cantieri, l’offerta copre l’intero ciclo del dato.

Contattate Droinservice per ricevere una valutazione tecnica del vostro progetto di rilievo 3D.

Punti chiave

Il rilievo laser 3D con drone combina LiDAR attivo e fotogrammetria per produrre nuvole di punti precise, non selettive e direttamente integrabili in CAD, GIS e BIM, rendendo ogni dato acquisito riutilizzabile nel tempo senza nuovi sopralluoghi.

Domande frequenti

Cos’è il rilievo laser 3D con drone?

È una tecnica che usa sensori LiDAR o fotogrammetria aerea per acquisire nuvole di punti tridimensionali di un ambiente, con precisione millimetrica e copertura completa di superfici interne ed esterne.

Qual è la differenza tra LiDAR e fotogrammetria nel rilievo 3D?

Il LiDAR emette impulsi laser attivi e misura distanze dirette con precisione geometrica assoluta; la fotogrammetria elabora fotografie aeree per triangolazione, producendo nuvole di punti colorate con maggiore fedeltà visiva ma minore penetrazione in ambienti chiusi o con vegetazione.

Quando conviene usare il laser scanner invece del drone?

Il laser scanner terrestre è preferibile per rilievi di interni, ambienti con scarsa illuminazione e quando la modellazione BIM richiede precisione geometrica millimetrica su dettagli architettonici complessi.

Come si integrano i dati del rilievo 3D con i software di progettazione?

Le nuvole di punti in formato LAS o LAZ si importano in software come AutoCAD, Revit e QGIS. Il processo Scan to BIM converte la nuvola in un modello parametrico utilizzabile in tutte le fasi del progetto.

Droinservice esegue rilievi laser 3D su grandi superfici?

Sì. Droinservice ha realizzato mappature su scala territoriale, tra cui vasti territori come a Perugia, utilizzando droni con sensori LiDAR e RTK per garantire precisione assoluta su aree estese.
