In breve:

• L’analisi dati aerofotogrammetrici consente di ottenere prodotti metrici di alta precisione, come ortofoto e modelli 3D, per applicazioni professionali. L’elaborazione si basa su algoritmi SfM e MVS, richiedendo hardware potente e tecniche di suddivisione in chunks per grandi dataset. La corretta validazione, calibrazione e integrazione nei software CAD, GIS e BIM sono fondamentali per risultati affidabili e utili.

L’analisi dati aerofotogrammetrici è il processo di elaborazione e interpretazione di immagini aeree acquisite tramite droni o aeromobili per produrre dati metrici precisi e utilizzabili in ambito professionale. In termini tecnici, questa disciplina rientra nella fotogrammetria digitale aerea, che trasforma sequenze fotografiche sovrapposte in ortofoto georeferenziate, modelli tridimensionali e nuvole di punti ad alta densità. Software come Agisoft Metashape, Pix4D e DJI Terra gestiscono l’intero flusso di calcolo, mentre i droni con sistemi RTK/PPK garantiscono una precisione centimetrica che rende i dati direttamente utilizzabili in ambienti CAD, GIS e BIM.

Quali sono le tecniche principali di elaborazione delle immagini aerofotogrammetriche?

La fotogrammetria digitale aerea si basa su due algoritmi fondamentali: Structure from Motion (SfM) e Multi-View Stereo (MVS). SfM ricostruisce la geometria della scena e la posizione delle camere a partire da immagini sovrapposte, senza richiedere una conoscenza preliminare della geometria del sensore. MVS densifica il risultato producendo nuvole di punti ad alta risoluzione, che costituiscono la base per tutti i prodotti derivati.

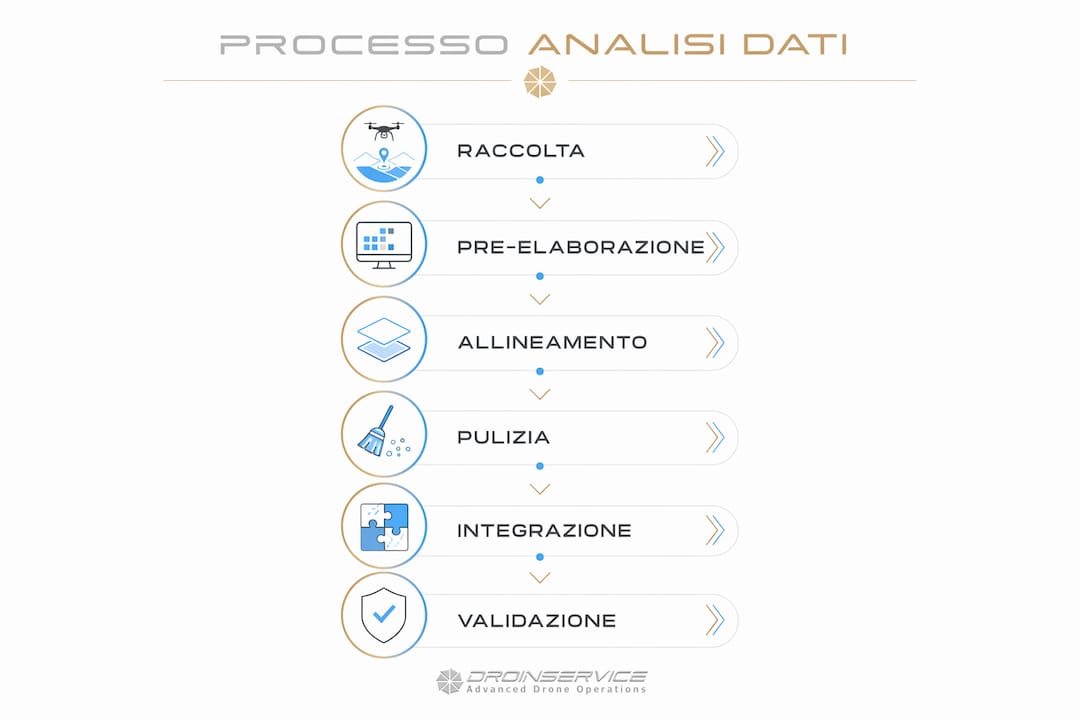

Il flusso di elaborazione segue una sequenza precisa:

1. Allineamento delle immagini: il software individua punti omologhi tra fotogrammi adiacenti e calcola la posizione e l’orientamento di ogni scatto. La qualità dell’allineamento dipende dalla sovrapposizione longitudinale (tipicamente 80%) e trasversale (60–70%) del piano di volo.
2. Calibrazione del modello: i punti di controllo a terra (GCP) o i dati RTK/PPK integrati nel drone correggono le distorsioni residue e georeferenziano il modello nel sistema di coordinate di progetto.
3. Generazione della nuvola di punti densa: MVS produce milioni di punti tridimensionali con coordinate X, Y, Z e attributi radiometrici RGB.
4. Produzione di ortofoto e modelli di elevazione: dall’elaborazione si ottengono ortofoto georeferenziate con scala uniforme e misurabile, Modelli Digitali di Superficie (DSM) e Modelli Digitali del Terreno (DTM), separando la vegetazione e le strutture artificiali dal suolo nudo.

L’ortofoto georeferenziata è il prodotto più richiesto in ambito tecnico perché consente misurazioni dirette su immagine con la stessa affidabilità di una planimetria quotata. Questo la distingue nettamente da una fotografia aerea tradizionale, che non ha scala uniforme e non è utilizzabile per misure metriche.

Consiglio pro: Imposta la sovrapposizione al 85% in zone con scarsa texture visiva, come superfici innevate o asfaltate uniformi. Agisoft Metashape e Pix4D gestiscono meglio l’allineamento con più punti omologhi disponibili.

Quali sono le sfide hardware e software nell’elaborazione di grandi dataset?

L’elaborazione di grandi dataset fotografici è la fase più critica dell’intero flusso. Un rilievo su 500 ettari con sovrapposizione standard produce facilmente 8.000–15.000 immagini ad alta risoluzione. Senza una configurazione hardware adeguata, il software va in crash o produce risultati inaffidabili.

I requisiti minimi per la fotogrammetria professionale su larga scala sono:

• CPU: processori multi-core come AMD Threadripper o Intel Xeon per parallelizzare i calcoli SfM
• RAM: 128–256 GB di memoria per gestire dataset superiori a 10.000 immagini senza swap su disco
• GPU: schede NVIDIA RTX con almeno 16 GB di VRAM per accelerare la fase MVS
• Storage: SSD NVMe per ridurre i tempi di lettura/scrittura durante l’elaborazione

La tecnica più efficace per evitare crash su dataset molto grandi è la suddivisione in chunks. Agisoft Metashape consente di dividere il dataset in blocchi che vengono elaborati separatamente e poi uniti mantenendo la coerenza geometrica complessiva. Questo approccio permette di processare anche 20.000 immagini su workstation con risorse limitate.

La pulizia della nuvola di punti è un passaggio spesso sottovalutato. Punti anomali generati da riflessi, vegetazione in movimento o zone con scarsa sovrapposizione degradano la qualità del modello finale. Software come Pix4D e Agisoft Metashape integrano filtri automatici di pulizia che rimuovono i punti con bassa confidenza statistica, migliorando la stabilità geometrica del DTM/DSM prodotto.

Consiglio pro: Prima di avviare l’elaborazione completa, esegui un allineamento rapido su un campione del 10% delle immagini. Se l’allineamento campione fallisce, il problema è nel piano di volo o nella qualità delle immagini, non nell’hardware.

Come integrare i dati aerofotogrammetrici nei flussi di lavoro CAD, GIS e BIM?

L’integrazione nei flussi di lavoro professionali richiede una gestione attenta dei formati di esportazione e della qualità del dato. Le immagini grezze non sono dati tecnici: il valore si genera nel processo di validazione e preparazione per l’uso in CAD, GIS e BIM.

I formati di esportazione più utilizzati in ambito professionale sono:

• LAS/LAZ: formato standard per nuvole di punti, compatibile con AutoCAD, Revit, ArcGIS e QGIS
• GeoTIFF: per ortofoto georeferenziate, importabile direttamente in tutti i GIS desktop e web
• DXF/DWG: per contour lines e sezioni estratte dal DTM, compatibili con AutoCAD e Civil 3D
• IFC: per l’integrazione nei modelli BIM, con conversione tramite software come Autodesk ReCap o Trimble RealWorks

La cartografia aerofotogrammetrica produce dati metrici precisi che si organizzano in sistemi GIS come layer tematici sovrapposti. Questo consente analisi spaziali avanzate: calcolo di volumi di scavo, verifica di conformità urbanistica, monitoraggio delle variazioni morfologiche nel tempo.

Per i flussi BIM, la nuvola di punti georeferenziata diventa il riferimento geometrico per il modello as-built. I vantaggi per ingegneri e architetti sono concreti: riduzione degli errori di rilievo, aggiornamento rapido del modello durante i lavori e documentazione verificabile per la direzione lavori. L’integrazione con Autodesk Revit o Bentley MicroStation avviene tramite importazione diretta del file LAS o attraverso plug-in dedicati che convertono la nuvola in mesh solida.

Per garantire l’affidabilità del dato importato, la validazione deve verificare la coerenza del sistema di riferimento (EPSG corretto), l’assenza di offset sistematici rispetto ai GCP e la densità della nuvola nelle zone di interesse progettuale. Un dato non validato in ambiente GIS o BIM genera errori a cascata in tutte le fasi successive.

Applicazioni pratiche per edilizia, agronomia, energia e infrastrutture

La fotogrammetria aerea con drone trova applicazione diretta in quattro settori professionali con esigenze e metriche di qualità distinte.

1. Edilizia e monitoraggio cantieri: i rilievi periodici con drone producono modelli 3D aggiornati che documentano l’avanzamento lavori con precisione metrica. Il monitoraggio cantieri con droni consente alla direzione lavori di confrontare lo stato reale con il progetto BIM, identificando scostamenti prima che diventino costosi da correggere. Droinservice ha applicato questa metodologia in contesti complessi come l’Expo 2015, dove i rilievi periodici hanno supportato la gestione di un cantiere su scala urbana.

2. Agricoltura di precisione: i sensori multispettrali montati su drone acquisiscono bande NIR, Red Edge e SWIR che alimentano indici vegetativi come NDVI e NDRE. Questi indici mappano lo stato di salute delle colture con risoluzione al centimetro, consentendo interventi mirati su zone specifiche del campo. I rilievi multispettrali per le colture riducono il consumo di fitofarmaci e fertilizzanti perché l’applicazione avviene solo dove necessario, con benefici economici e ambientali misurabili.

3. Energia e impianti fotovoltaici: l’integrazione tra fotogrammetria e termografia infrarossa consente di sovrapporre la mappa termica dell’impianto al modello 3D georeferenziato. Le anomalie termiche, come celle in cortocircuito o moduli degradati, vengono localizzate con coordinate precise e documentate per la manutenzione. Questo approccio riduce i tempi di ispezione rispetto ai metodi tradizionali a terra.

4. Infrastrutture e monitoraggio ambientale: i rilievi fotogrammetrici periodici consentono il monitoraggio di frane, erosione costiera e volumi di scavo con confronto temporale tra modelli acquisiti in date diverse. Per ponti e viadotti, la nuvola di punti ad alta densità rileva deformazioni strutturali millimetriche non visibili a occhio nudo. L’integrazione tra fotogrammetria e LiDAR supera i limiti di ciascuna tecnologia: la fotogrammetria fornisce texture e colore, il LiDAR penetra la vegetazione e garantisce densità uniforme anche in zone d’ombra.

Punti chiave

L’analisi dati aerofotogrammetrici produce valore tecnico misurabile solo quando il processo di validazione, elaborazione e integrazione nei software professionali è gestito con competenza metodologica e strumentazione adeguata.

L’errore che vedo ripetere più spesso nei progetti di rilievo

Dopo anni di lavoro su rilievi fotogrammetrici in contesti edilizi, infrastrutturali e agricoli, ho identificato un problema ricorrente che compromette l’utilità dei dati prodotti. La maggior parte dei committenti considera il volo con drone come il momento centrale del progetto. In realtà, il volo è solo la fase di acquisizione: il valore reale si costruisce nella fase di elaborazione e validazione.

Ho visto modelli 3D consegnati senza verifica del sistema di riferimento, con offset di decine di centimetri rispetto alla cartografia ufficiale. In un progetto di monitoraggio cantiere, questo tipo di errore rende inutilizzabile il confronto temporale tra rilievi successivi. In un progetto BIM, genera discrepanze tra il modello as-built e il progetto esecutivo che si propagano in tutte le fasi successive.

La governance del dato, come sottolinea correttamente chi lavora sul campo, è la competenza che distingue un operatore tecnico da un semplice fornitore di immagini. Significa definire prima del volo il sistema di riferimento di progetto, pianificare la rete di GCP in funzione della precisione richiesta, e validare il dato elaborato prima della consegna.

Un secondo aspetto che sottovaluto spesso nel dibattito tecnico è la formazione continua sui software. Agisoft Metashape, Pix4D e DJI Terra rilasciano aggiornamenti significativi ogni sei mesi. Chi non aggiorna il proprio flusso di lavoro perde funzionalità di pulizia automatica, nuovi algoritmi di allineamento e miglioramenti nella gestione dei dataset grandi. La tecnologia avanza rapidamente: la competenza tecnica deve avanzare alla stessa velocità.

— Carlo

Rilievi professionali con Droinservice: dalla raccolta all’analisi

Droinservice opera su scala nazionale dal 2014 ed è tra le prime realtà autorizzate ENAC in Italia per operazioni specializzate con droni. I rilievi fotogrammetrici vengono eseguiti con sistemi RTK/PPK integrati e sensori metrici calibrati, garantendo precisione centimetrica verificabile. L’elaborazione avviene con Agisoft Metashape e Pix4D, con consegna di ortofoto, DTM/DSM, nuvole di punti LAS e modelli 3D pronti per l’integrazione in CAD, GIS e BIM.

Per i settori energia, infrastrutture e agricoltura, Droinservice integra sensori termici e multispettrali nel flusso fotogrammetrico, producendo dati analitici multilivello. I rilievi con intelligenza artificiale ampliano ulteriormente le capacità di analisi automatica dei dati raccolti. Tra i progetti di riferimento, il rilievo per la Regione Lazio dimostra la capacità di Droinservice di operare in contesti istituzionali con standard metrici elevati.

Contatta Droinservice per un preventivo tecnico personalizzato sul tuo progetto di rilievo o analisi dati aerofotogrammetrici.

Domande frequenti

Cosa sono i dati aerofotogrammetrici?

I dati aerofotogrammetrici sono prodotti metrici derivati dall’elaborazione di immagini aeree sovrapposte: ortofoto georeferenziate, nuvole di punti, DTM, DSM e modelli 3D utilizzabili in CAD, GIS e BIM.

Qual è la precisione ottenibile con un drone RTK?

Con sistemi RTK/PPK integrati, la precisione planimetrica raggiunge valori inferiori a 5 cm senza necessità di una vasta rete di punti di controllo a terra, rendendo i dati adatti a rilievi topografici e monitoraggio strutturale.

Quali software si usano per l’analisi fotogrammetrica professionale?

I software più utilizzati sono Agisoft Metashape, Pix4D e DJI Terra. Tutti e tre integrano funzioni di pulizia automatica della nuvola di punti e supportano l’esportazione nei formati LAS, GeoTIFF e DXF per l’integrazione professionale.

Come si integrano i dati fotogrammetrici in un modello BIM?

La nuvola di punti in formato LAS o LAZ viene importata in Autodesk Revit o Bentley MicroStation tramite plug-in dedicati o software di conversione come Autodesk ReCap, diventando il riferimento geometrico per il modello as-built.

Quanto tempo richiede l’elaborazione di un dataset fotogrammetrico?

L’elaborazione dipende dalla dimensione del dataset e dalla configurazione hardware. Un dataset di 3.000 immagini su una workstation con GPU RTX e 128 GB di RAM richiede tipicamente 4–8 ore per produrre ortofoto e nuvola di punti densa a qualità alta.
