TL;DR:
- Gestire rilievi termografici senza un workflow strutturato espone a errori di misura e dati non confrontabili, compromettendo l’affidabilità dei report. Nel 2025, il workflow rappresenta un requisito imprescindibile nei settori costruzione ed energia, dove la termografia assume valore legale e comprovante ai sensi delle normative vigenti. Un processo ben pianificato, con strumenti calibrati e analisi conforme agli standard NFPA 70B e ISO 6781, garantisce risultati affidabili e validi in sede peritale o legale.
Gestire un rilievo termografico senza un workflow strutturato significa esporre il progetto a errori di misura, dati non confrontabili e report che non reggono a un’analisi peritale. Nel 2025, il workflow rilievi termografici 2025 non è più una questione di buone pratiche interne: è un requisito de facto per chi opera nei settori costruzione ed energia, dove la termografia è diventata prova legale nelle certificazioni immobiliari e nei contenziosi tecnici. Questa guida percorre ogni fase del processo, dalla scelta della strumentazione all’analisi finale dei dati, con riferimento agli standard vigenti e alle tecnologie disponibili oggi.
Indice
- Punti chiave
- Strumentazione e tecnologia per il workflow moderno
- Pianificazione e preparazione del rilievo
- Esecuzione del rilievo termografico passo dopo passo
- Analisi dei risultati e reportistica avanzata
- Il punto di vista di chi lavora sul campo
- Come Droinservice supporta il tuo workflow termografico
- FAQ
Punti chiave
| Punto | Dettagli |
|---|---|
| Standard NFPA 70B come riferimento | Classificare le anomalie per ΔT permette di prioritizzare gli interventi con criteri oggettivi e difendibili. |
| Pianificazione come fase critica | Carico minimo al 40%, condizioni ambientali stabili e documentazione preparata prima di iniziare il rilievo. |
| Droni per ambienti estesi o complessi | L’integrazione UAV riduce i tempi di acquisizione e consente l’accesso a zone inaccessibili in sicurezza. |
| Software per termografia come fattore discriminante | La qualità del report finale dipende tanto dall’analisi software quanto dalla qualità dell’acquisizione. |
| Workflow standardizzato per valore legale | Solo procedure documentate e ripetibili rendono i dati termografici validi in ambito peritale e normativo. |
Strumentazione e tecnologia per il workflow moderno
La scelta della termocamera è il primo nodo tecnico di qualsiasi workflow di rilievi termografici moderno. Le termocamere uncooled con microbolometro a ossido di vanadio (VOx) rappresentano oggi lo standard operativo per uso professionale in edilizia e impianti, con risoluzioni che vanno da 320×240 fino a 1024×768 pixel nelle versioni più avanzate. Per rilievi su grandi superfici, come coperture industriali, impianti fotovoltaici o facciate di grandi edifici, l’integrazione con droni dotati di sensori termici calibrati è diventata la soluzione più efficiente in termini di tempo e copertura.
Le tecnologie SWIR, abbinate alla visione artificiale, consentono ispezioni termografiche ad alta velocità e grande volume, aprendo scenari applicativi che fino a pochi anni fa erano impensabili per operatori di campo. Questo non sostituisce la competenza dell’operatore: la seleziona. Chi sa leggere i dati di una termocamera SWIR integrata con AI ha un vantaggio operativo netto rispetto a chi lavora ancora con procedure manuali.
| Strumento | Applicazione tipica | Standard di riferimento |
|---|---|---|
| Termocamera portatile uncooled | Quadri elettrici, impianti meccanici, ispezioni ravvicinate | UNI EN ISO 6781, NFPA 70B |
| Drone con sensore termico | Coperture, facciate, impianti FV, infrastrutture | ENAC regolamento UAS, CEI EN 50110-1 |
| Sistema SWIR + AI | Ispezioni industriali ad alto volume | Standard specifici di settore |
| Software per termografia (es. Analist 2025) | Elaborazione, reportistica, archiviazione dati | Linee guida NFPA 70B |
Sul fronte normativo, i rilievi devono rispettare la UNI EN ISO 6781 per le dispersioni termiche negli edifici e la NFPA 70B per le installazioni elettriche. Chi opera con droni segue le disposizioni ENAC per operazioni specializzate, che richiedono autorizzazione specifica per voli in aree critiche.
Consiglio Pro: Nella scelta del software per termografia, privilegia le piattaforme che integrano l’esportazione in formato compatibile con BIM e GIS. Un report termografico che si connette al modello tridimensionale dell’edificio ha un valore informativo e commerciale molto superiore a un PDF con immagini.
Pianificazione e preparazione del rilievo
Una preparazione accurata è ciò che separa un rilievo affidabile da uno che produce dati difficilmente interpretabili. La valutazione preliminare del sito include la mappatura dei punti critici attesi, l’analisi della planimetria, e la verifica delle condizioni di carico degli impianti da ispezionare. Per le ispezioni elettriche, il carico minimo consigliato è del 40% della capacità nominale, altrimenti le anomalie termiche non si manifestano in modo rilevabile.
Le condizioni ambientali hanno un peso determinante sulla qualità dei dati. I rilievi su edifici danno risultati ottimali nelle ore a cavallo dell’alba, quando il delta termico tra interno ed esterno è massimo e la radiazione solare diretta non altera le misure superficiali. Per gli impianti fotovoltaici, invece, il momento migliore è nelle ore centrali di una giornata con irraggiamento stabile e superiore a 600 W/m².
La checklist operativa che ogni professionista dovrebbe seguire prima di iniziare un rilievo comprende:
- Verifica della calibrazione della termocamera e impostazione corretta dell’emissività del materiale da ispezionare
- Controllo delle condizioni meteo (velocità del vento, umidità relativa, temperatura ambiente) e documentazione dei parametri nel log di rilievo
- Preparazione della documentazione tecnica di riferimento (planimetrie, schemi elettrici, datasheet impianti)
- Coordinamento con i responsabili del sito per garantire l’accesso alle zone critiche e il rispetto delle norme CEI EN 50110-1
- Verifica dei DPI richiesti e del piano operativo per il volo in caso di utilizzo di drone
Consiglio Pro: L’errore più comune in fase di preparazione è sottovalutare l’emissività dei materiali. Una superficie verniciata con vernice metallica riflettente può avere un’emissività inferiore a 0,3, rendendo le misure di temperatura completamente inattendibili se non si corregge il parametro nel firmware della termocamera prima dell’acquisizione.
Esecuzione del rilievo termografico passo dopo passo

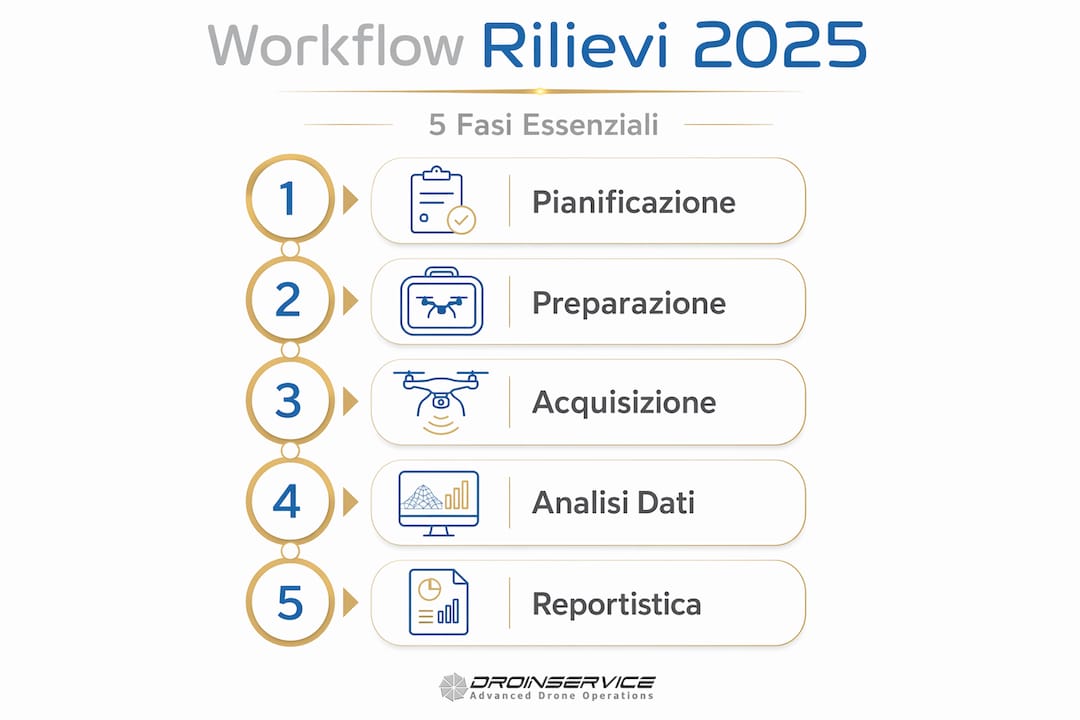

L’acquisizione termografica richiede una sequenza operativa precisa. Ecco i passaggi fondamentali di un workflow di acquisizione termografica affidabile:
- Impostazione parametri strumentali: configurare emissività, temperatura riflessa, distanza dal soggetto e umidità relativa nel firmware della termocamera. Questi parametri influenzano direttamente la temperatura apparente misurata.
- Acquisizione delle immagini di riferimento: scattare prima una sequenza nel visibile (RGB) per la fusione con le termografie e la georeferenziazione delle anomalie rilevate.
- Esecuzione del rilievo sistematico: percorrere le zone ispezionate con angolazione tendente ai 90° rispetto alla superficie, mantenendo una distanza costante per garantire la comparabilità delle misure. Per i rilievi con drone, il piano di volo per rilievi estesi deve garantire una sovrapposizione delle riprese (overlap) minima dell’80%.
- Validazione in tempo reale: controllare i dati acquisiti sul campo immediatamente dopo ogni zona ispezionata, verificando la presenza di anomalie e la qualità delle immagini prima di procedere.
- Documentazione delle condizioni operative: registrare nel log di rilievo tutti i parametri ambientali e strumentali al momento di ogni acquisizione, dato che queste informazioni saranno parte integrante del report finale.
- Chiusura del rilievo e archiviazione sicura: trasferire i dati su supporto cifrato e verificare l’integrità dei file prima di lasciare il sito.
| Fase | Azione chiave | Nota tecnica |
|---|---|---|
| Pre-acquisizione | Impostazione emissività e parametri ambientali | Varia per materiale e condizione superficiale |
| Acquisizione | Angolazione 90°, distanza costante, overlap ≥80% | Fondamentale per rilievi UAV |
| Validazione | Revisione immagini sul campo | Evita di dover ripetere il rilievo |
| Post-acquisizione | Log parametri, archiviazione sicura | Necessario per valenza legale del dato |
Le frequenze di ispezione consigliate variano da semestrale ad annuale per la maggior parte delle installazioni, con monitoraggio continuo nei contesti industriali critici. Questo dato è rilevante anche per strutturare contratti di manutenzione predittiva con i propri clienti.
Analisi dei risultati e reportistica avanzata
L’analisi termografica avanzata trasforma le immagini acquisite in informazioni utilizzabili. Il riferimento metodologico più consolidato è la classificazione NFPA 70B, che stabilisce soglie di intervento basate sul delta di temperatura rilevato: ΔT tra 1 e 10°C indica una condizione da monitorare, tra 11 e 25°C richiede un intervento pianificato, oltre 25°C l’intervento è immediato. Questa classificazione non è solo operativa: dà al report un valore normativo che il cliente può portare in sede di audit o contenzioso.
I software per termografia più avanzati consentono oggi di:
- Elaborare sequenze di immagini termiche con correzioni automatiche dei parametri atmosferici
- Sovrapporre termografie e immagini RGB per la localizzazione precisa delle anomalie su planimetria
- Generare report certificati con metadati, parametri di acquisizione e classificazione delle criticità secondo NFPA 70B
- Esportare i dati in formati compatibili con sistemi di manutenzione predittiva e piattaforme BIM
Analist 2025 è tra le soluzioni software più complete per la gestione di workflow di analisi termografica, integrando elaborazione dati da drone, reportistica avanzata e archiviazione certificata in un’unica piattaforma.
Il mercato dei rilievi termografici edilizi si muove verso una standardizzazione sempre più spinta, con la termografia che assume un ruolo centrale nelle certificazioni energetiche e nella documentazione peritale. Un report strutturato secondo le linee guida NFPA 70B e corredato da metadati di acquisizione verificabili è oggi uno strumento con valore probatorio riconoscibile, non solo un documento tecnico interno.
Consiglio Pro: Prima di consegnare il report al cliente, verifica che ogni anomalia classificata includa: temperatura di picco, temperatura di riferimento, ΔT calcolato, emissività impostata, distanza di misura e condizioni di carico al momento del rilievo. Senza questi dati, il documento perde valenza in sede di verifica tecnica o legale.
Il punto di vista di chi lavora sul campo
Ho visto cambiare radicalmente la qualità dei rilievi termografici nel corso degli ultimi anni, e la differenza principale non è nella termocamera. È nel workflow. Un operatore con una termocamera di fascia media e un workflow strutturato produce dati migliori di chi usa strumentazione costosa senza un protocollo definito.
Quello che trovo ancora sottovalutato è l’integrazione tra il momento dell’acquisizione e la fase di analisi. Troppo spesso si tratta questi due momenti come separati: si acquisisce sul campo e si analizza in ufficio, spesso da persone diverse. Questo crea discontinuità nei dati e nei report. La mia esperienza diretta con rilievi su impianti fotovoltaici e facciate di grandi edifici mi ha convinto che il valore reale si genera quando chi acquisisce i dati comprende già come verranno analizzati, e chi analizza ha partecipato alla pianificazione del rilievo.
L’integrazione di droni con sensori termici calibrati ha modificato in modo concreto le procedure di rilievo termografico su larga scala. Aree che richiedevano ponteggi o accesso in quota si coprono oggi in frazioni del tempo, con dati georeferenziati e sovrapponibili nel tempo per analisi comparative. Applicazioni che prima sembravano di nicchia, come i workflow termografici per biodiversità agricola, mostrano quanto la tecnologia abbia ormai superato i confini del settore energetico tradizionale.
La standardizzazione delle procedure non è burocrazia. È l’unico modo per garantire che i risultati siano confrontabili nel tempo, verificabili da terzi, e utili come base per decisioni tecniche e legali. Chi lavora senza un workflow documentato sta producendo dati che valgono solo per lui.
— Carlo
Come Droinservice supporta il tuo workflow termografico
Droinservice opera su scala nazionale con droni dotati di sensori termici calibrati, integrando acquisizione aerea, elaborazione dati e reportistica avanzata in un unico processo tecnico. I nostri operatori, certificati ENAC per operazioni specializzate, gestiscono rilievi su edifici, infrastrutture, impianti fotovoltaici e siti industriali con procedure standardizzate e verificabili. I dati vengono elaborati con software professionali, inclusa la piattaforma Analist 2025 per rilievi avanzati, e i report sono strutturati secondo le linee guida NFPA 70B per garantire valenza tecnica e legale.
Contatta Droinservice per una consulenza tecnica sul workflow più adatto al tuo progetto di rilievo termografico. Operiamo su tutto il territorio italiano.
FAQ
Cos’è il workflow nei rilievi termografici?
Il workflow nei rilievi termografici è la sequenza strutturata di fasi operative, dalla pianificazione all’analisi dei dati, che garantisce la qualità, la ripetibilità e la valenza tecnica dei risultati. Un workflow documentato è anche requisito per la valenza legale del report.
Quali standard regolano i rilievi termografici nel 2025?
I riferimenti principali sono la NFPA 70B per le installazioni elettriche, la UNI EN ISO 6781 per le dispersioni termiche negli edifici, e le norme CEI EN 50110-1 per la sicurezza operativa durante le ispezioni sotto tensione.
Quando è necessario un intervento immediato secondo NFPA 70B?
Secondo la classificazione NFPA 70B, un delta termico superiore a 25°C rispetto alla zona di riferimento indica una criticità che richiede intervento immediato, indipendentemente dall’impianto ispezionato.
I droni migliorano l’efficienza del rilievo termografico?
I droni con sensori termici calibrati riducono significativamente i tempi di acquisizione su grandi superfici e consentono l’accesso a zone inaccessibili in sicurezza, rendendo possibili rilievi di facciate e coperture senza ponteggi o interruzioni delle attività.
Qual è la frequenza consigliata per le ispezioni termografiche?
Per la maggior parte degli impianti, la frequenza raccomandata è semestrale o annuale. Negli ambienti industriali critici è preferibile il monitoraggio continuo integrato con sistemi di manutenzione predittiva per intercettare anomalie prima che diventino guasti.
