TL;DR:

• La calibrazione dei sensori drone è essenziale per dati affidabili in ogni settore operativo.
• Metodi come ELM e calibrazione on-site migliorano significativamente la precisione rispetto alla calibrazione factory.
• Una calibrazione corretta riduce errori, ottimizza i rilievi e previene decisioni operative sbagliate.

Una calibrazione trascurata può compromettere un intero rilievo topografico, rendere inutilizzabile un modello 3D di cantiere o falsare un’analisi multispettrale su vigneto. Non si tratta di un dettaglio procedurale: la qualità dei dati prodotti da un drone dipende direttamente dallo stato di calibrazione dei suoi sensori. Una riduzione del 30% degli errori è documentata nelle ispezioni industriali con calibrazione regolare. Se gestisci progetti in edilizia, infrastrutture o agricoltura, capire come e quando calibrare i sensori significa proteggere ogni decisione operativa che si basa su quei dati.

Indice

• Perché la calibrazione è cruciale per sensori drone
• Principali metodi e tecniche di calibrazione: pro e contro
• Errori tipici e cause: come evitarli nella calibrazione
• Strategie avanzate: personalizzazione e best practice per progetti critici
• Cosa molti trascurano: calibrazione come strumento di gestione del rischio
• Affida la calibrazione e rilievi drone ai professionisti
• Domande frequenti sulla calibrazione dei sensori drone

Punti Chiave

Perché la calibrazione è cruciale per sensori drone

Ogni sensore montato su un drone, dalla fotocamera ottica al multispettrale, dal termico radiometrico al laser scanner, produce dati che dipendono da parametri interni regolati in fase di calibrazione. Quando questi parametri non sono aggiornati o corretti, anche il volo più preciso restituisce dati distorti. Il problema non è sempre evidente: in molti casi, le distorsioni emergono solo in fase di elaborazione o, peggio, nel momento in cui qualcuno deve prendere una decisione basata su quei dati.

Questo vale per tutti i settori dove Droinservice opera. In edilizia, un modello 3D derivato da un sensore non calibrato può mostrare dislivelli o volumi errati, con ripercussioni sui calcoli strutturali e sui computi metrici. I benefici dei droni in edilizia si realizzano pienamente solo quando il dato è affidabile fin dalla fonte. In agricoltura, un sensore multispettrale fuori calibrazione produce indici NDVI alterati, portando a decisioni di irrigazione o trattamento sbagliate. In ambito infrastrutturale, un’ispezione termica su un ponte con sensore non calibrato può non rilevare anomalie reali o segnalarne di inesistenti.

I dati tecnici confermano questa criticità: la self-calibration per accuratezza verticale riduce l’RMSE verticale fino a 3 volte rispetto a voli non calibrati. Un miglioramento di questa portata è decisivo in qualsiasi contesto dove l’accuratezza metrica è vincolante.

I principali benefici operativi di una calibrazione sistematica includono:

• Dati geometrici corretti: modelli digitali del terreno e superfici senza distorsioni sistematiche
• Rilevazioni termiche affidabili: temperature misurate con errori contenuti, fondamentali per hot spot e anomalie
• Indici spettrali precisi: NDVI e altri indici vegetazionali coerenti tra sessioni di volo diverse
• Ispezioni strutturali verificabili: dati confrontabili nel tempo per il monitoraggio di degrado
• Riduzione degli scarti in post-processing: meno tempo speso a correggere dati in elaborazione

Dato chiave: Una singola sessione di rilievo fotogrammetrico con sensore non calibrato può richiedere ore di correzione in post-processing o, in casi estremi, la ripetizione completa del volo. Il costo reale della mancata calibrazione va ben oltre la procedura stessa.

La riduzione errori sensori drone ottenuta con metodi empirici validati dimostra che la calibrazione non è un’opzione, ma una condizione necessaria per garantire affidabilità operativa.

Principali metodi e tecniche di calibrazione: pro e contro

Non esiste un unico metodo di calibrazione valido per tutti i contesti. La scelta dipende dal tipo di sensore, dalla missione, dal livello di precisione richiesto e dalle risorse disponibili. Conoscere le differenze tra gli approcci disponibili permette di selezionare quello più adatto a ogni progetto specifico.

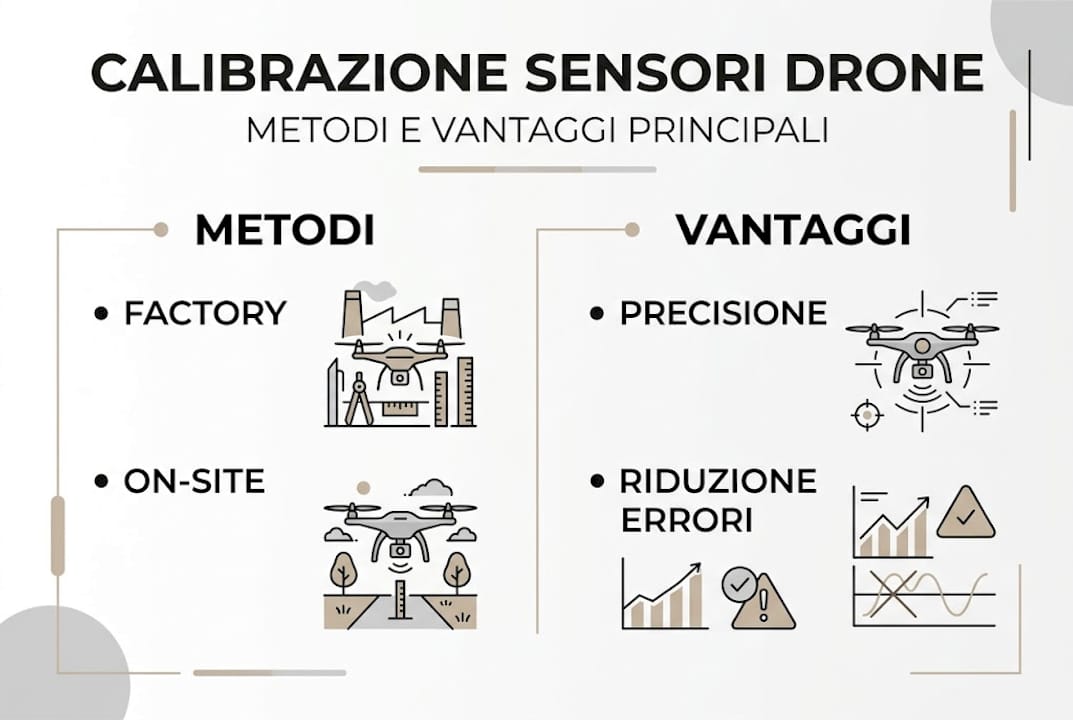

I quattro metodi principali sono la factory calibration, la on-site calibration, l’Empirical Line Method (ELM) e la self-calibration. Ognuno ha applicazioni precise e limiti chiari.

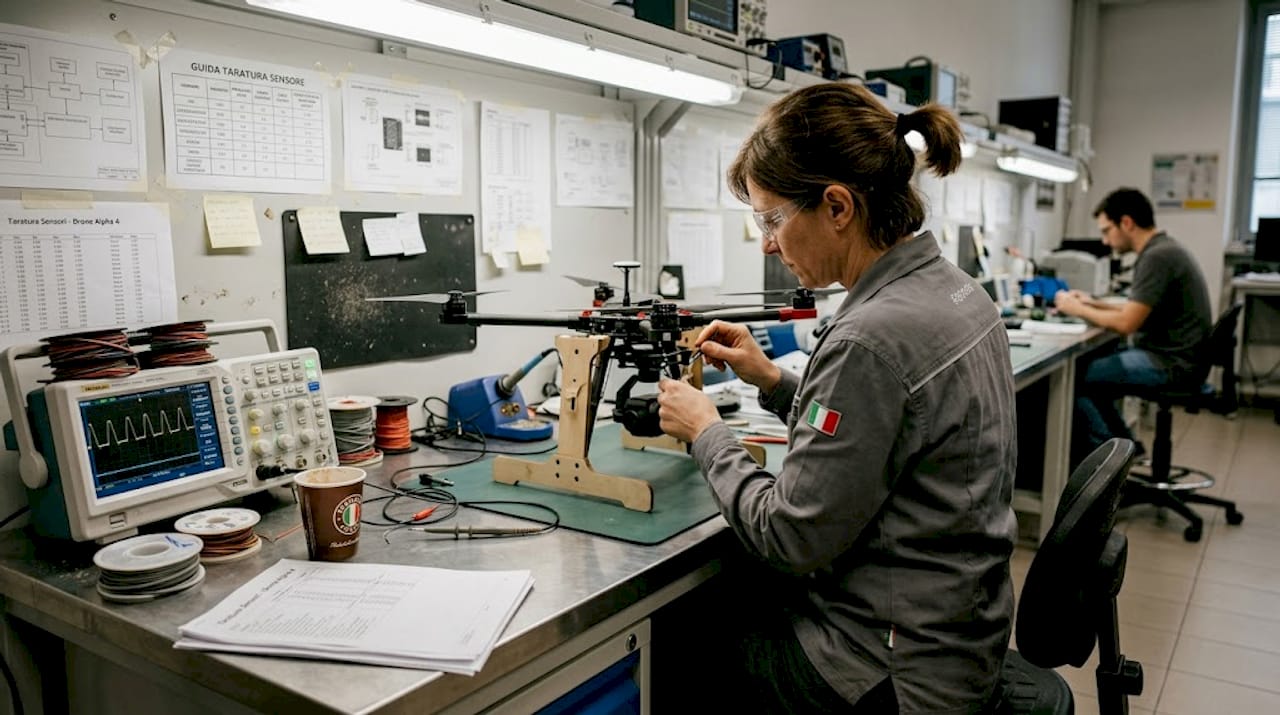

La factory calibration viene eseguita dal produttore e garantisce parametri di base affidabili in condizioni standard. Funziona bene per operazioni routinarie, ma non compensa le variazioni ambientali o le derive del sensore nel tempo. Per un’analisi dettagliata degli strumenti disponibili, la guida sensoristica drone offre riferimenti tecnici utili per orientarsi nella scelta.

L’ELM è il metodo di riferimento per sensori multispettrali e iperspettrali. Utilizza pannelli di riferimento a riflettanza nota per correggere i valori acquisiti dal sensore in volo. Il risultato è una precisione inferiore a 0.005 unità di riflettanza per sensori iperspettrali e multispettrali, una performance impossibile da raggiungere con la sola calibrazione factory.

La self-calibration si esegue durante l’elaborazione fotogrammetrica, ottimizzando i parametri di orientamento interno del sensore in base alle immagini acquisite. È particolarmente efficace per migliorare l’accuratezza verticale nei modelli 3D. La on-site calibration combina procedure eseguite direttamente sul campo, spesso con punti di controllo a terra (GCP), per adattare la calibrazione alle condizioni specifiche della missione.

Consiglio Pro: Per missioni in vigneto o su colture ad alta intensità, esegui sempre l’ELM sia prima che dopo il volo. Le condizioni di luce cambiano nel corso della sessione e un ELM singolo all’inizio può non essere sufficiente per garantire coerenza spettrale sull’intera area.

La guida calibrazione drone fornisce una panoramica operativa utile per comprendere le procedure pratiche di ciascun metodo.

Errori tipici e cause: come evitarli nella calibrazione

Anche con il metodo giusto, la calibrazione può fallire se le procedure vengono eseguite in modo scorretto. Gli errori più comuni non derivano dalla mancanza di conoscenza teorica, ma da disattenzioni operative che si ripetono sistematicamente nei cantieri e nelle sessioni di volo.

Ecco le principali cause di calibrazione errata, in ordine di frequenza:

1. Superficie non livellata per l’IMU: una piattaforma non perfettamente orizzontale durante la calibrazione dell’IMU introduce un offset permanente nelle misure inerziali. Questo si traduce in derive di assetto durante il volo.
2. Interferenze magnetiche per il compass: calibrare il compass vicino a strutture metalliche, veicoli o linee elettriche distorce il campo magnetico di riferimento. Il risultato è un errore di orientamento sistematico.
3. Firmware non aggiornato: i parametri di calibrazione sono strettamente legati alla versione firmware. Un aggiornamento firmware dopo la calibrazione può renderla parzialmente o completamente inefficace.
4. Calibrazione saltata dopo un crash: anche un impatto apparentemente lieve può alterare la geometria interna del sensore o l’orientamento dei moduli IMU e compass.
5. Pannelli ELM non corretti: utilizzare pannelli con riflettanza diversa da quella dichiarata, o deteriorati, introduce errori sistematici in tutte le misure spettrali.

La calibrazione IMU richiede condizioni controllate: superficie rigida e livellata, assenza di vibrazioni esterne e temperatura stabile. Le cause limite di errore comprendono anche le turbolenze delle eliche durante l’avvio, che possono compromettere la lettura iniziale dell’IMU se il drone non è completamente fermo.

Per chi gestisce il monitoraggio cantieri drone, un errore di calibrazione non rilevato significa confronti 3D tra rilievi periodici non attendibili. Questo può falsare la valutazione dell’avanzamento lavori. Allo stesso modo, nei vantaggi droni ingegneria per rilievi strutturali, una calibrazione errata del sensore ottico compromette la misura delle deformazioni o delle lesioni su una struttura.

Strategie avanzate: personalizzazione e best practice per progetti critici

Per i progetti dove la qualità del dato è vincolante, le procedure standard non bastano. La calibrazione deve essere progettata insieme alla missione, integrando tecniche avanzate che compensano le variabili ambientali e geometriche specifiche di ogni contesto.

Le strategie più efficaci per missioni critiche:

• Integrazione RTK e GCP: combinare sistemi RTK (Real-Time Kinematic) con punti di controllo a terra distribuiti nell’area di volo riduce drasticamente l’errore di georeferenziazione. Per rilievi su infrastrutture lineari come strade o canali, questa combinazione è essenziale.
• Immagini oblique per il bowl effect: il cosiddetto “bowl effect” distorce la forma dei modelli 3D ai bordi dell’area rilevata. L’acquisizione di immagini oblique riduce questo effetto, migliorando la coerenza geometrica dell’intero modello.
• ELM ripetuto per sensori termici: nelle ispezioni termiche su ponti o impianti fotovoltaici, ripetere l’ELM durante la sessione porta l’errore medio assoluto (MAE) a soli 0.6°C, un livello di precisione che rende le anomalie termiche pienamente interpretabili.
• Calibrazione on-site prioritaria per missioni ad alto rischio: su strutture critiche o in condizioni ambientali variabili, la calibrazione factory deve essere integrata con procedure on-site eseguite il giorno stesso del volo.

I vantaggi del monitoraggio con droni si esprimono al massimo solo quando il dato è verificato alla fonte. Per le ispezioni industriali con droni su impianti o infrastrutture energetiche, la precisione termica è determinante per individuare hot spot reali e non artefatti strumentali.

Consiglio Pro: Prima di ogni missione su ponte o viadotto, verifica la temperatura ambientale e la stabilità luminosa. Variazioni superiori a 5°C tra inizio e fine sessione richiedono un secondo ELM intermedio per mantenere l’affidabilità dei dati termici.

La scelta tra calibrazione factory e ELM deve essere documentata nel piano di missione e verificabile nei metadati del dataset finale. Questo è un requisito sempre più richiesto nelle relazioni tecniche consegnate a direzioni lavori ed enti.

Cosa molti trascurano: calibrazione come strumento di gestione del rischio

In molte organizzazioni, la calibrazione dei sensori viene trattata come una procedura tecnica da delegare all’operatore del drone, senza che la direzione progetto ne comprenda le implicazioni. Questa visione è limitante e, in certi contesti, costosa.

La calibrazione è uno strumento di gestione del rischio. Un sensore non calibrato non produce solo dati imprecisi: produce dati apparentemente precisi che vengono usati per decisioni operative, strutturali o agronomiche. Il danno reale emerge settimane o mesi dopo, quando il modello 3D non corrisponde al costruito, quando l’intervento fitosanitario è stato eseguito sulla zona sbagliata, o quando un’ispezione termica non ha rilevato un’anomalia su un’infrastruttura critica.

La calibrazione come prevenzione riduce in modo documentabile gli errori in modelli 3D, rilevazioni gas e termiche e ispezioni su ponti. Il mercato dei rilievi con droni si sta evolvendo verso standard di qualità sempre più stringenti: chi non presidia la calibrazione rischia di produrre dati che non reggono a una verifica indipendente.

Investire in protocolli di calibrazione strutturati non è un costo aggiuntivo. È la condizione che rende affidabile ogni altro investimento in tecnologia drone.

Affida la calibrazione e rilievi drone ai professionisti

Se vuoi evitare errori e massimizzare l’affidabilità dei tuoi progetti, Droinservice offre servizi professionali con protocolli di calibrazione validati per ogni tipologia di missione. Ogni rilievo, ispezione e monitoraggio viene eseguito con workflow strutturati che includono calibrazione on-site, verifica ELM e controllo qualità sui dati prodotti.

I servizi droni professionali di Droinservice coprono edilizia, infrastrutture e agricoltura di precisione, con soluzioni personalizzate per direzioni lavori, gestori di infrastrutture e aziende agricole. Che tu abbia bisogno di strumenti per ispezione infrastrutture o di strumenti droni per agricoltura, Droinservice garantisce dati verificabili e orientati alle tue decisioni operative. Contattaci per un’analisi del tuo progetto.

Domande frequenti sulla calibrazione dei sensori drone

Ogni quanto va calibrato un sensore drone?

La calibrazione va eseguita prima di ogni missione critica e dopo aggiornamenti firmware, spostamenti significativi o eventi come un crash. La frequenza di calibrazione raccomandata dipende anche dall’intensità di utilizzo del drone e dalle condizioni ambientali di impiego.

Quali errori si possono prevenire con una calibrazione corretta?

Si prevengono distorsioni nei modelli 3D, errori nelle rilevazioni termiche e gas, e dati non affidabili su superfici irregolari. La calibrazione come prevenzione è documentata come efficace anche nel ridurre gli artefatti geometrici in fotogrammetria ad alta densità.

È meglio la calibrazione factory o quella on-site?

La factory è adeguata per operazioni standard, mentre l’on-site e l’ELM sono indispensabili per alta precisione. La calibrazione factory vs ELM mostra che la factory mantiene errori sotto 0.015 di riflettanza, ma l’ELM offre una precisione nettamente superiore per applicazioni multispettrali.

Quali sono i metodi più affidabili per la calibrazione termica?

Ripetere l’ELM su immagini termiche riduce l’errore medio assoluto a soli 0.6°C, rendendolo il metodo più affidabile per ispezioni su strutture e impianti. Il MAE ridotto con ELM ripetuto è documentato in condizioni operative reali, non solo in laboratorio.
