Documentare l’avanzamento lavori in cantiere con metodi tradizionali richiede tempo, espone operatori a rischi e genera errori di valutazione che rallentano decisioni e coordinamento. I droni rivoluzionano questo processo, permettendo rilievi rapidi, precisi e sicuri che riducono i tempi di monitoraggio fino al 40%. Scopri i presupposti tecnologici, i workflow operativi e i benefici concreti per responsabili di cantiere e progettisti che vogliono ottimizzare controllo qualità e comunicazione tra stakeholder.
Indice
- Prerequisiti e strumenti necessari per la documentazione con droni
- Pianificazione e preparazione del rilievo con droni in cantiere
- Esecuzione della campagna di rilievi e controllo qualità in campo
- Elaborazione, analisi e integrazione dei dati per un monitoraggio avanzato
- Errori comuni e come evitarli nella documentazione con droni
- Tempi, costi e risultati attesi nella documentazione avanzamento lavori con droni
- Scopri i nostri servizi professionali con droni per cantieri in Italia
- Domande Frequenti
Punti Chiave
| Punto | Dettagli |
|---|---|
| Efficienza ispezioni | L’utilizzo di droni dotati di sensori multispettrali e termici riduce i tempi di ispezione del 30-50%. |
| Precisione metriche | Il confronto 3D tra nuvole di punti e modello BIM permette verifiche di precisione entro ±2 cm. |
| Workflow integrato | Combina pianificazione voli, rilievi periodici, elaborazione dati e integrazione digitale per controllo avanzamento continuo. |
| Errori frequenti | Pianificazione mancante, formazione insufficiente e mancato rispetto normativa ENAC/EASA compromettono risultati. |
| Consegna report | Tempi di consegna in 3-5 giorni con risparmi fino al 25% sui costi di controllo tradizionale. |
Prerequisiti e strumenti necessari per la documentazione con droni
Prima di avviare rilievi affidabili serve un ecosistema integrato di tecnologie, competenze e procedure. Scegliere droni professionali equipaggiati con sensori RTK, multispettrali e termici garantisce dati precisi georeferenziati. I sensori ottici ad alta risoluzione catturano dettagli millimetrici, mentre quelli termici radiometrici individuano anomalie non visibili. Ogni tipologia di sensore risponde a esigenze specifiche di documentazione.
I software sono altrettanto critici. Piattaforme di fotogrammetria come Pix4D o Agisoft Metashape elaborano migliaia di immagini per generare ortofoto georeferenziate e modelli 3D metrici. Software BIM come Autodesk Revit o Navisworks permettono confronti digitali tra progetto e stato reale. Strumenti di analisi dati come CloudCompare o software GIS estraggono informazioni operative da nuvole di punti tridimensionali.
La conoscenza normativa ENAC/EASA non è opzionale. Operare droni in cantiere richiede autorizzazioni specifiche, analisi del rischio e rispetto di no-fly zones. Violazioni normative comportano sanzioni pesanti e interruzioni operative. Certificazioni e formazione degli operatori assicurano conformità e sicurezza durante ogni volo.
Accedere a modelli CAD o BIM del progetto è fondamentale per integrare rilievi periodici e verificare scostamenti. Il workflow ispezioni tecniche con droni richiede coordinamento tra team di cantiere, progettisti e operatori droni. La preparazione tecnica e organizzativa determina il successo del monitoraggio.
Gli elementi tecnologici indispensabili includono:
- Droni professionali con sistemi RTK per georeferenziazione precisa
- Sensori ottici ad alta risoluzione, multispettrali e termici radiometrici
- Software di fotogrammetria e modellazione 3D certificati
- Piattaforme BIM/CAD per confronto digitale stato lavori
- Strumenti di pianificazione voli automatici con waypoint programmabili
- Sistema di backup dati ridondante per proteggere acquisizioni
Pro tip: Integra fin dall’inizio strumenti di analisi sensori multispettrali e termici per ispezioni nel workflow digitale aziendale per massimizzare valore operativo dei dati raccolti.
Pianificazione e preparazione del rilievo con droni in cantiere
La pianificazione metodica trasforma un volo in un rilievo utile. Mappare l’area di cantiere prima del primo volo identifica punti critici, ostacoli aerei e zone di interesse prioritario. Questa analisi preliminare definisce parametri di volo come quota, overlap fotografico e angolazioni necessarie per coprire ogni dettaglio.
Le condizioni meteo influenzano direttamente qualità dei dati. Venti superiori a 25 km/h compromettono stabilità del drone e nitidezza delle immagini. Pioggia, nebbia o forte irraggiamento solare creano artefatti nelle acquisizioni termiche e multispettrali. Pianificare voli in finestre meteo ottimali garantisce risultati affidabili.
Le autorizzazioni operative richiedono tempo. Verificare no-fly zones tramite piattaforme ENAC, richiedere permessi per operazioni in aree critiche e coordinare con enti locali evita blocchi improvvisi. La procedura sopralluogo tecnico con droni standardizza questi passaggi riducendo margini di errore.
La frequenza dei rilievi dipende dalla velocità di avanzamento lavori. Cantieri con lavorazioni rapide richiedono monitoraggi settimanali per catturare ogni fase. Progetti con tempi più lunghi beneficiano di rilievi quindicinali o mensili. Stabilire un calendario condiviso con il team di direzione lavori assicura continuità documentale.
Il coordinamento con operatori in cantiere è vitale. Informare squadre a terra dei voli programmati previene interferenze e garantisce sicurezza. Definire aree di decollo e atterraggio sicure, lontane da gru e macchinari in movimento, riduce rischi operativi.
Gli step operativi della pianificazione includono:
- Sopralluogo preliminare per mappare area, ostacoli e punti di interesse
- Definizione parametri volo: quota, velocità, overlap fotografico e waypoint
- Verifica condizioni meteo e finestre temporali ottimali per acquisizione dati
- Richiesta autorizzazioni ENAC e coordinamento con enti locali e gestori traffico aereo
- Comunicazione con team cantiere per definire orari voli e aree sicure
- Preparazione checklist operativa e protocolli emergenza per ogni missione
Pro tip: Usa software di pianificazione voli come Litchi o DroneDeploy per automatizzare waypoint e ottimizzare overlap fotografico, risparmiando tempo e migliorando copertura dell’area.
Esecuzione della campagna di rilievi e controllo qualità in campo
L’esecuzione operativa inizia con calibrazione accurata di droni e sensori. Verificare IMU, bussola magnetica e GPS RTK prima del decollo previene derive di posizionamento. I sensori termici richiedono stabilizzazione termica per almeno 10 minuti prima delle acquisizioni per garantire letture radiometriche precise.
I voli automatici programmati assicurano copertura uniforme e ripetibilità. Impostare waypoint precisi con overlap laterale del 70% e frontale dell’80% genera dataset completi per fotogrammetria. Voli manuali di dettaglio integrano acquisizioni automatiche per documentare elementi critici come giunti strutturali o dettagli architettonici complessi.
Il controllo qualità immediato dopo ogni volo evita perdite di tempo. Verificare nitidezza immagini, copertura fotografica e assenza di artefatti direttamente in campo permette di ripetere acquisizioni se necessario. Controllare che overlap sia sufficiente e che lighting conditions siano uniformi garantisce elaborazioni successive senza intoppi.
I protocolli di sicurezza operativa non ammettono compromessi. Mantenere sempre contatto visivo con il drone, rispettare distanze minime da persone e strutture e monitorare livelli batteria prevengono incidenti. Il processo monitoraggio cantieri con droni include checklist pre-volo e post-volo standardizzate.
Il backup dati ridondante protegge acquisizioni preziose. Copiare immagini su dispositivi multipli subito dopo il volo evita perdite per guasti hardware. Etichettare dataset con data, ora e condizioni operative facilita tracciabilità e gestione archivi.
Il confronto 3D tra nuvole di punti e modello permette verifiche di precisione entro ±2 cm e rilevazione scostamenti millimetrici rispetto al progetto. Questa precisione supporta decisioni tempestive su correzioni e varianti.
Le best practice operative in campo comprendono:
- Calibrazione completa droni e sensori prima di ogni missione
- Esecuzione voli automatici per copertura base e voli manuali per dettagli specifici
- Verifica immediata qualità immagini per nitidezza, esposizione e copertura
- Rispetto rigoroso protocolli sicurezza con checklist pre-volo e post-volo
- Backup ridondante dataset su dispositivi multipli con etichettatura dettagliata
Pro tip: Effettua controlli incrociati con rilievi topografici tradizionali su punti di controllo a terra per validare precisione georeferenziazione e garantire omogeneità tra campagne successive.
Elaborazione, analisi e integrazione dei dati per un monitoraggio avanzato
Trasformare migliaia di immagini in informazioni operative richiede pipeline di elaborazione strutturate. I software di fotogrammetria analizzano overlap fotografico, riconoscono feature comuni tra immagini e ricostruiscono geometria tridimensionale dell’area. Il risultato sono ortofoto georeferenziate con risoluzione fino a 1 cm/pixel e nuvole di punti con milioni di coordinate XYZ precise.
Il confronto digitale tra modello rilevato e progetto BIM rivela scostamenti critici. Sovrapporre nuvole di punti al modello CAD evidenzia in modo visivo difformità costruttive, ritardi localizzati o varianti non autorizzate. Mappe di scostamento cromatiche quantificano differenze millimetriche facilitando analisi ingegneristiche.
I report tecnici traducono dati complessi in informazioni decisionali. Includere ortofoto annotate, sezioni 3D, tabelle volumetriche e confronti temporali rende accessibili risultati anche a stakeholder non tecnici. Video documentativi con flythrough virtuali comunicano avanzamento lavori in modo immediato ed efficace.
L’integrazione nel digital twin centralizza documentazione e abilita monitoraggi continui. Aggiornare modelli BIM con dati reali periodici mantiene allineati progetto e costruzione. Workflow automatizzati sincronizzano rilievi, elaborazioni e aggiornamenti riducendo interventi manuali.
Il workflow monitoraggio con droni e software ottimizza tempi elaborazione senza compromettere qualità. Standardizzare parametri di processing, template di report e procedure di validazione garantisce consistenza tra campagne diverse.
| Tipo Dato | Dato Grezzo | Dato Elaborato | Utilizzo Operativo |
|---|---|---|---|
| Immagini aeree | File JPEG/RAW | Ortofoto georeferenziata | Documentazione visiva stato lavori, comunicazione stakeholder |
| Acquisizione laser | Punti XYZ non strutturati | Nuvola punti 3D classificata | Confronto con BIM, calcoli volumetrici, verifica quote |
| Dataset termico | Immagini termiche isolate | Mappe termiche radiometriche | Individuazione anomalie, verifica isolamenti, hot spot detection |
| Rilievi periodici | Dataset multipli temporali | Modelli 4D avanzamento | Analisi velocità costruzione, previsioni ritardi, pianificazione risorse |
Le fasi chiave dell’elaborazione dati includono:
- Processing fotogrammetrico per generare ortofoto e modelli 3D metrici
- Confronto digitale tra nuvole di punti e modello BIM/CAD per analisi scostamenti
- Creazione report tecnici con annotazioni, sezioni e tabelle volumetriche
- Sviluppo video documentativi e flythrough per comunicazione efficace
- Integrazione dati nel digital twin e sincronizzazione con workflow BIM aziendali
Errori comuni e come evitarli nella documentazione con droni
La mancanza di pianificazione voli dettagliata genera rilievi incompleti. Volare senza waypoint precisi o overlap insufficiente crea buchi nella copertura fotografica che compromettono elaborazioni fotogrammetriche. Dataset incompleti richiedono nuovi voli con costi e ritardi aggiuntivi. Investire tempo nella fase preparatoria previene questi problemi.
La formazione insufficiente degli operatori causa errori costosi. Piloti senza esperienza tecnica impostano parametri di volo inadeguati, scelgono sensori non ottimali o ignorano condizioni meteo critiche. Certificazioni professionali e training operativo continuo garantiscono competenze aggiornate su tecnologie e normative.
Il mancato rispetto della normativa ENAC/EASA espone a sanzioni da migliaia di euro e sequestro attrezzature. Operare senza autorizzazioni in aree critiche, violare altezze massime o ignorare no-fly zones crea responsabilità legali pesanti. Conoscere e applicare regolamenti operativi protegge azienda e operatori.
Gli errori nell’elaborazione dati vanificano rilievi accurati. Usare software non certificati, ignorare ground control points o saltare validazioni geometriche produce modelli 3D distorti e ortofoto imprecise. Seguire workflow standardizzati e verificare output con controlli incrociati assicura affidabilità risultati.
La mancata integrazione con workflow BIM riduce drasticamente valore operativo dei rilievi. Dati che restano isolati in archivi senza essere confrontati con progetto o condivisi con team perdono utilità decisionale. Centralizzare informazioni in piattaforme collaborative abilita monitoraggio continuo e analisi predittive.
Le pratiche per prevenire errori comuni sono:
- Pianificare ogni volo con waypoint precisi, overlap adeguato e parametri validati
- Investire in formazione continua operatori su tecnologie, safety e aggiornamenti normativi
- Verificare sempre autorizzazioni, no-fly zones e conformità ENAC prima di ogni missione
- Utilizzare software certificati con workflow validati e controlli qualità integrati
- Integrare dati rilievi nel digital twin aziendale per massimizzare valore informativo
La sicurezza nelle operazioni drone richiede cultura organizzativa che privilegia prevenzione e conformità rispetto a tempi e costi immediati.
Tempi, costi e risultati attesi nella documentazione avanzamento lavori con droni
I tempi di un ciclo completo di monitoraggio sono sorprendentemente rapidi. Un rilievo di cantiere medio richiede 1-2 ore di volo includendo setup e acquisizioni. L’elaborazione dati avviene in 24-48 ore con workstation dedicate. La redazione e consegna report tecnici completi avviene in 3-5 giorni totali dal volo.

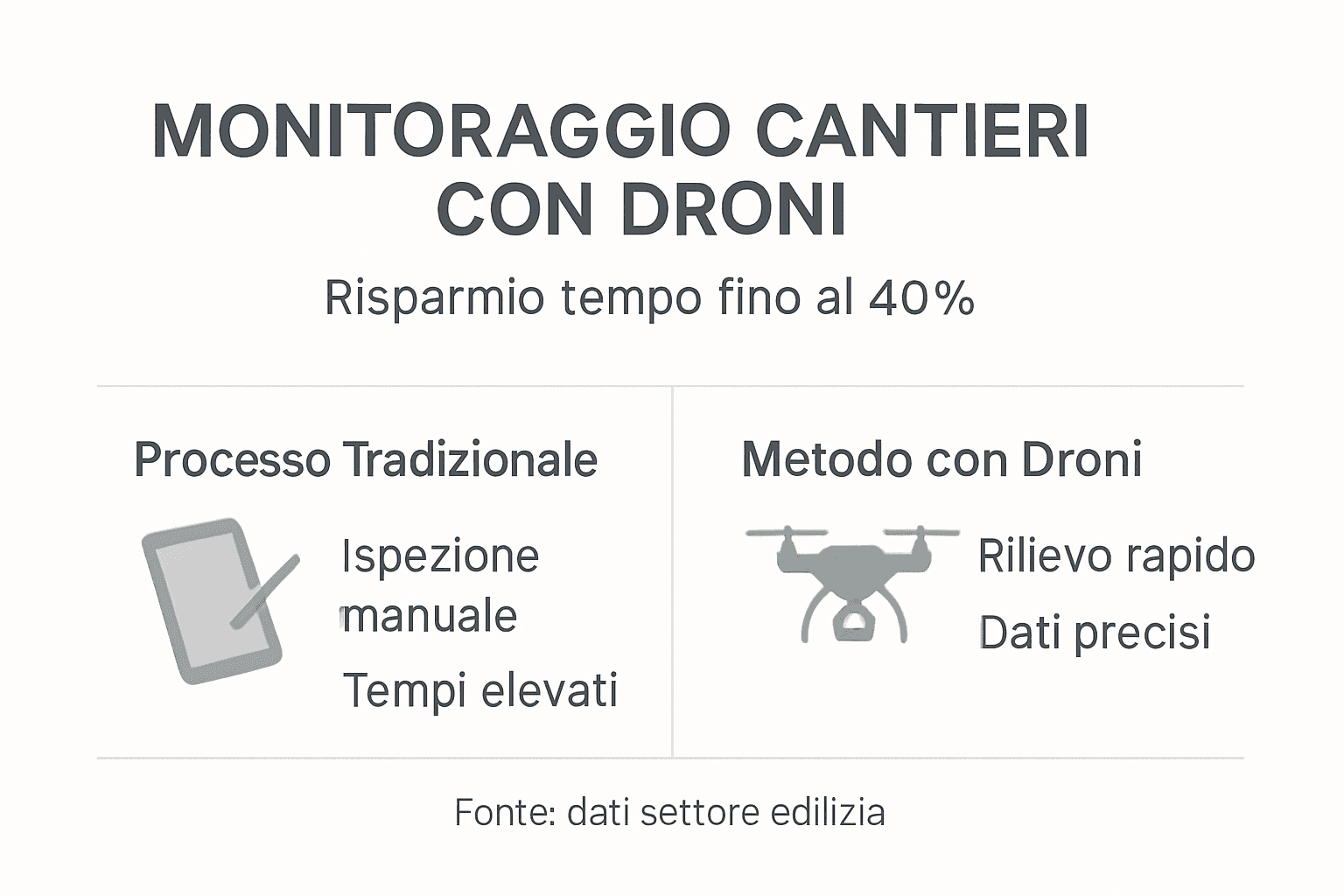

La riduzione dei tempi di monitoraggio raggiunge il 40% rispetto a metodi tradizionali. Ispezioni manuali che richiedono giorni di lavoro con rischi per operatori vengono sostituite da rilievi automatizzati. La frequenza aumentata di controlli migliora tempestività decisionale senza incrementare costi proporzionalmente.
Il risparmio economico arriva fino al 25% sui costi totali di controllo avanzamento. Eliminare ponteggi, piattaforme aeree e fermo cantiere per ispezioni riduce spese dirette. La precisione aumentata previene errori costruttivi costosi identificando problemi prima che diventino critici.
La qualità dei dati supera standard tradizionali. Precisione georeferenziata entro ±2 cm permette verifiche dimensionali affidabili. Documentazione visiva ad alta risoluzione fornisce evidenze oggettive per dispute o varianti. Modelli 3D metrici supportano calcoli volumetrici certificabili per SAL e contabilità lavori.
| Aspetto | Rilievi Tradizionali | Rilievi con Droni | Vantaggio |
|---|---|---|---|
| Frequenza monitoraggio | Mensile o bimestrale | Settimanale o quindicinale | Controllo continuo avanzamento |
| Tempo acquisizione dati | 3-5 giorni con squadre a terra | 1-2 ore di volo automatizzato | Riduzione 40% tempi operativi |
| Precisione geometrica | ±5-10 cm con stazione totale | ±2 cm con RTK e fotogrammetria | Verifica dimensionale affidabile |
| Rischio operatori | Elevato: lavori in quota, ponteggi | Minimo: operazioni da terra | Sicurezza significativamente migliorata |
| Copertura documentale | Parziale: punti campionati | Completa: ogni metro quadro | Nessuna area non documentata |
| Costi controllo | Baseline 100% | 75% del baseline tradizionale | Risparmio 25% su ciclo progetto |
Le metriche chiave per valutare efficacia includono:
- Tempo ciclo completo da volo a consegna report
- Precisione georeferenziazione verificata con ground control points
- Percentuale copertura area senza buchi o lacune dati
- Numero scostamenti critici identificati precocemente
- Risparmio economico quantificato su costi monitoraggio tradizionale
- Riduzione tempi decisionali per approvazioni e varianti
Documentare sistematicamente questi indicatori dimostra ROI concreto dell’investimento in tecnologie drone per monitoraggio cantieri.
Scopri i nostri servizi professionali con droni per cantieri in Italia
Trasformare la documentazione del tuo cantiere con rilievi avanzati richiede esperienza, tecnologie certificate e workflow rodati. I nostri servizi professionali con droni integrano sensori RTK multispettrali, elaborazioni fotogrammetriche avanzate e supporto diretto per workflow BIM. Abbiamo documentato centinaia di cantieri in tutta Italia con precisione certificata e tempi rapidi.
Esplora i nostri esempi di mappatura con droni per cantieri per vedere risultati concreti su progetti reali. Scopri come il monitoraggio cantieri con droni ad Ancona ha ottimizzato controllo qualità e comunicazione stakeholder con aggiornamenti settimanali e confronti 3D automatizzati. Contattaci per una consulenza personalizzata sulle tue esigenze di monitoraggio avanzamento lavori.
Domande Frequenti
Come scegliere i sensori giusti per il rilievo in cantiere?
La scelta dipende dagli obiettivi specifici del monitoraggio. Sensori ottici ad alta risoluzione documentano dettagli costruttivi e avanzamento visivo. Sensori termici radiometrici individuano dispersioni, anomalie strutturali e problemi non visibili. Sensori multispettrali analizzano materiali e rivestimenti. Per rilievi metrici integra sempre sistemi RTK per georeferenziazione precisa. Valuta il tipo di informazione necessaria per decisioni operative.
Qual è la frequenza ideale per i monitoraggi con droni?
La frequenza ottimale varia con velocità di avanzamento lavori. Cantieri con lavorazioni rapide beneficiano di rilievi settimanali per catturare ogni fase costruttiva. Progetti con ritmi più lenti richiedono monitoraggi quindicinali o mensili. Fasi critiche come getti strutturali o montaggi complessi necessitano documentazione giornaliera. Coordina frequenza con direzione lavori per bilanciare dettaglio informativo e costi operativi.
Come garantire la sicurezza durante le operazioni di volo?
La sicurezza richiede protocolli rigorosi e formazione continua. Esegui sempre analisi del rischio preliminare identificando ostacoli, traffico aereo e aree critiche. Usa checklist pre-volo standardizzate per verificare condizioni drone, meteo e autorizzazioni. Mantieni contatto visivo costante, rispetta distanze minime da persone e strutture e monitora livelli batteria. Comunica con team cantiere per coordinare orari voli e aree operative. Investi in assicurazioni professionali adeguate.
Quali sono i vantaggi dell’integrazione con BIM?
Integrare rilievi drone con workflow BIM centralizza documentazione e abilita confronti automatici tra progetto e costruzione. Sovrapporre nuvole di punti reali a modelli digitali evidenzia scostamenti millimetrici, ritardi localizzati e varianti non autorizzate. Aggiornamenti periodici del digital twin mantengono allineati tutti stakeholder con informazioni real-time. Analisi 4D predicono ritardi futuri basandosi su velocità effettiva avanzamento. L’integrazione BIM trasforma dati in decisioni tempestive e documentazione certificabile.
Quanto tempo occorre per elaborare e ricevere i report dal rilievo?
I tempi standard prevedono consegna report completi in 3-5 giorni dal volo. L’elaborazione fotogrammetrica richiede 24-48 ore per generare ortofoto, modelli 3D e nuvole di punti. La redazione report con analisi, annotazioni e confronti necessita ulteriori 1-2 giorni. Progetti urgenti possono ricevere output preliminari in 24 ore. Workflow automatizzati e workstation dedicate accelerano processing senza compromettere qualità. Pianifica tempistiche considerando complessità area e livello dettaglio richiesto.
